产品详情

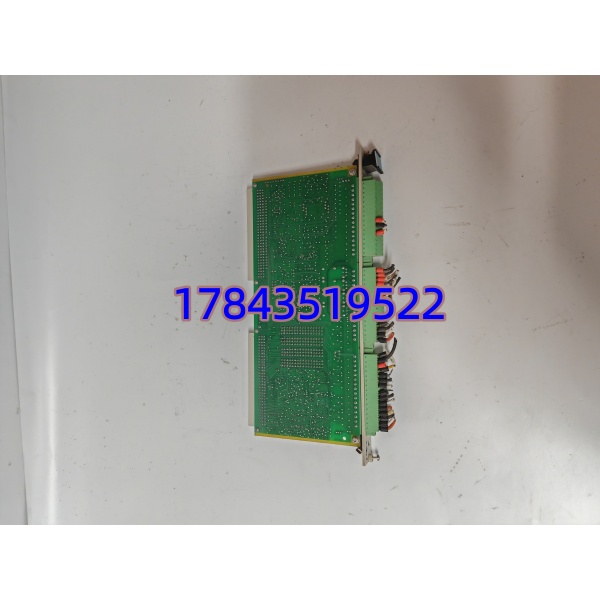

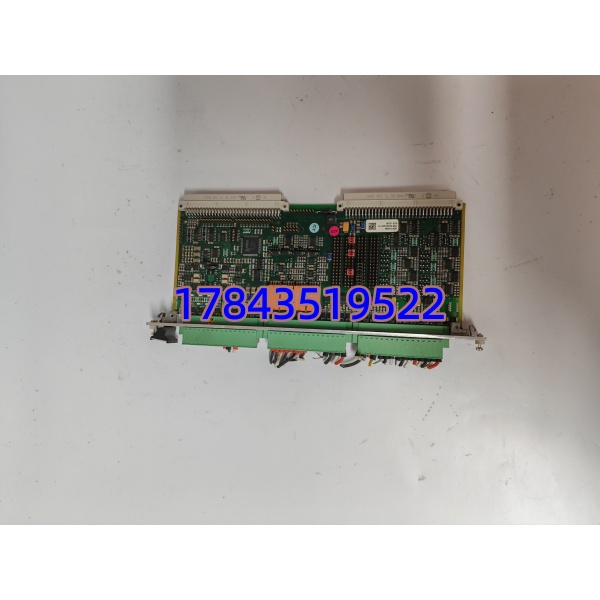

· 型号：VM600 IOC4T（P/N 200-560-000-111，Config Code 200-560-101-017）
· 品牌：Vibro-Meter（AMETEK Meggitt Sensing Systems）
· 系列：VM600 机械保护与状态监测系统 — IOC4T Input/Output Card（paired with MPC4）
规格参数
- 模块名称：IOC4T — Input/Output Card for 4 Transducers（4通道动态I/O接口卡）
- 部件号(P/N)：200-560-000-111（基础硬件），配置/版本号 200-560-101-017（特定跳线/固件配置，需核对与原卡一致）
- 配对使用：必须与 VM600 MPC4 或 MPC4SIL 机械保护卡垂直对插安装于同一槽位前后（前 MPC4 + 后 IOC4T）
- 动态信号输入：4 路差分输入，支持电涡流(TQ系列)、速度(CV系列)、IEPE 加速度计，每通道带传感器激励电源（+24V/-27V DC 可选）
- 转速/键相输入：2 路独立转速通道（Tacho），0.3Hz–10kHz，支持每转 1–255 脉冲分频
- 模拟量输出：4 路独立 DAC，每动态通道对应 1 路，跳线可选 4–20mA（负载 ≤325Ω）或 0–10V（负载 ≥100kΩ），精度 ≤±1.5% FS，线性 ≤±0.5%
- 报警继电器：4× SPDT（RL1–RL4），250VAC/5A 或 30VDC/5A，软件可映射 ALERT / DANGER / Sensor Fail / MPC4 Fault 等
- 原始信号缓冲输出(Buffer)：前面板 BNC 或背板 J3 提供 Raw Signal 供便携式分析仪接入
- 现场接线端子：3× 16-pin 螺钉端子排 J1(动态输入)、J2(转速+继电器)、J3(模拟输出+DSI控制/raw buffer)
- 背板通讯：通过 Industry Pack(IP) 类并行总线与 MPC4 交互，由机架背板 +5V / ±12V 供电
- 功耗：+5VDC ≈1.5W，±12VDC ≈0.7W + 0.25W/路电流输出激活
- 隔离：通道-通道及通道-系统地 ≥500V（部分资料标 1500V AC 测试），光耦隔离 DI/继电器
- 热插拔：支持（VM600 机架带电时更换，系统自动重识别，建议 MPC4 处于非报警状态操作）
- 状态指示：前面板 SLOT ERROR LED（红=配置/插槽错误，灭=正常），与 联动
- 工作温度：-25～+65°C（IEC 60255-21-1Class 2 振动耐受）
- 存储温度：-40～+85°C
- 湿度：运行 0–90% RH 非凝露，存储 0–95% RH 非凝露
- 尺寸：6U 高 262mm × 宽 20mm × 深 125mm，约 0.25kg
- 认证：CE、RoHS（新版）、SIL 1 按 IEC 61508（系统级可达 SIL 2/3 需配 MPC4SIL），API 670 符合
- EMC：EN 61000-6-2/ EN 61000-6-4，IEC 60255-5绝缘协调
产品介绍
IOC4T（200-560-000-111）是 Vibro-Meter VM600 系统的后端 I/O 接口卡，本身不带 DSP——它只是 保护卡的”手脚”：把现场涡流/速度/加速度传感器信号通过 J1/J2 端子引入，经前置放大送 做 FFT/包络解调，然后 把计算结果写回 IOC4T 板上 DAC 变成 4–20mA 送 DCS，同时 的 4 个继电器可按组态映射为 Alert/Danger 触点。两块板必须成对，插在同一槽位前后对锁——单独买 没用，单独换 也要配 。
有一点要注意：200-560-101-017 是配置代码（跳线/版本标识），换新板时最好确认新旧两块的配置号一致或至少兼容——主要差异在早期非 RoHS 版（输出阻抗 2000Ω）和新 RoHS 版（50Ω），混用可能 DCS 模拟量读数偏差。老系统建议找同配置测良品。
应用场景与行业案例
痛点：汽轮机组 TSI 柜 VM600 机架报警”CHANNEL FAULT — RAW SIGNAL LOST”，查下来是 J1 端子排腐蚀或板上输入缓冲运放老化，4 个轴振通道全无原始信号，保护切旁路运行——这是违规状态，必须尽快恢复。
典型场景：
- 火电/核电/燃机 汽机轴振/轴位移监测（TSI）——配 做 API 670 三级保护（Alert / Danger / Trip），4–20mA 送 DCS 历史记录。
- 石化离心压缩机组 振动保护与状态监测——两路转速+四路轴振， 提供缓冲输出接离线频谱仪做故障诊断。
- 水电/大型风机 轴承振动监测——速度传感器 CV 系列接入 ，继电器输出驱动就地报警灯。
- 海上平台 FPSO 主推进/发电机——要求热插拔不停机更换， 支持带电拔插（先确认 不处于 Trip 状态）。
真实案例：
北方某 350MW 热电#1 机 TSI 柜，大修后开机前静态试验发现 #1–#4 轴振通道 Buffer 无输出，Sensor OK 灯亮但示波器测 BNC 为零。顺藤摸瓜—— 200-560-000-111 板输入级运放供电脚短路（目测无明显烧痕，万用表量的）。库房有一块同配置二手测良品（200-560-101-017 匹配），断电拔出旧 （注意先松 前板锁紧杆再退后卡，防弯针），插新卡、拧紧端子、上电——MPS 软件识别 SLOT OK，重校零点后轴振值正常。值长说”比等原厂六周交期强，关键是大修后节点没耽误”。
