产品详情

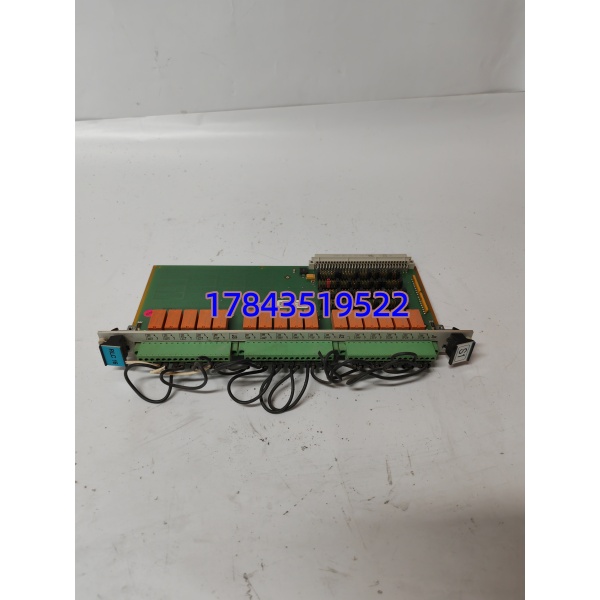

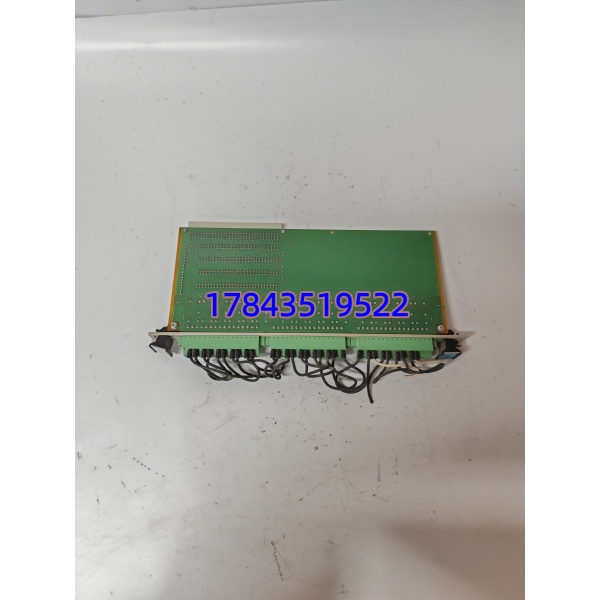

· 型号：RLC16（200-570-000-111 标准版 / 200-570-101-015 SIL2 认证版）
· 品牌：Vibro-Meter（Ametek / Meggitt）
· 系列：VM600 Machinery Protection System — Relay Output Expansion Card
规格参数
- 模块类型：16 通道继电器输出扩展卡（Relay Logic Card）
- 部件号：200-570-000-111（标准工业版）；200-570-101-015（SIL2 版，IEC 61508）
- 继电器数量：16 个独立机电式继电器
- 触点形式：SPDT（Form C）— 每路 1×COM、1×NO、1×NC，共 3 个螺钉端子/继电器
- 触点额定：250 V AC / 125 V DC，最大 5 A（阻性负载），分断能力 1250 VA
- 线圈驱动：由 VM600 背板 +5 V DC 供电，典型单继电器 40 mA，全吸合 ≈640 mA
- 动作时间：吸合 ≤8 ms，释放 ≤8 ms，回弹 ≤6 ms
- 安全模式：板载跳线选 Normally Energized（NE）或 Normally De-energized（NDE），满足失效安全设计
- 接线端子：三组 16 位螺丝端子排（J1/J2/J3），分别对应 RL1~RL16 的 COM/NO/NC
- 安装位置：VM600 机架（ABE04x 标准 19″ 或 ABE056 薄型）后部专用继电器槽位，通过背板连接器通信与取电
- 热插拔：支持机架带电插拔更换（更换时 VM600 其余模块不受影响，建议确认逻辑状态）
- 控制来源：由同机架 MPC4（振动保护）、AMC8（状态监测）或 IOC4T 逻辑设定驱动，支持 AND/OR/延时/表决逻辑（2oo3 等）软配置
- 状态指示：每通道 LED 指示继电器励磁状态；卡面 RUN/ERR LED
- 工作温度：-25～+65℃；存储 -40～+85℃
- 湿度：0～90% RH（工作，非凝露）
- 认证/标准：CE、EAC、RoHS，符合 API 670 旋转机械保护规范；SIL2 版符合 IEC 61508
- 尺寸（6U）：约 262(H)×20(W)×125(D) mm；重量 ≈0.30 kg
- 状态：官方逐步缩减渠道，市面以全新库存（NOS）或测试良品流通
产品介绍
RLC16 是 VM600 系统里专管”动手”的那张卡——当 IOC4T 自带的 4 个报警继电器不够用时（大机组往往要十几路分开的报警+跳闸接点），插一块 RLC16 后扩出 16 路独立 SPDT 干接点，直接送 ESD 系统、汽机跳闸回路或就地声光报警盘。它不测振动，纯粹是逻辑执行末端。
和 IOC4T 内置继电器比，RLC16 触点容量大（5A vs 2A）、路数多，且每个通道可通过 VM600 MPS 软件绑定任意测量通道的报警条件（Alert / Danger 分别映射不同继电器）。我现场遇到最多的问题是：老系统 MPC4 报警逻辑配好了但继电器卡触点氧化不打——换卡前量一下端子有没粘连。有一点要注意：200-570-101-015 是 SIL2 版，核电/炼化关键机组指定要这个号，普通工业项目用 000-111 即可，物理兼容。
应用场景与行业案例
痛点切入：
300MW 以上汽机旁路或燃机振动保护，原 只配 IOC4T，Alert 接 DCS、Danger 接 ESD 各要 4 路，再加稀油站连锁、就地蜂鸣——4 路根本不够。RLC16 插进去多 16 路，Alert/Danger/辅助报警分开走，互不干扰，审计也容易过 API 670合规检查。
典型场景：
- 火力/燃机电厂汽机/给水泵组—— + MPC4 测轴振/瓦振，RLC16 输出 Danger 接点直驱 ETS 跳闸回路，Alert 接 DCS 报警
- 石化压缩机组——SIL2 版（200-570-101-015）用于 API 670 要求 SIL 等级的机组保护，2oo3 表决逻辑软配置后由 执行
- 水泥/冶金主减速机——多测点振动保护需分级别报警， 分路输出避免共用接点导致报警信息模糊
- 老线备件替换——原 继电器触点疲劳或卡簧失效，1:1 替换（注意跳线 NE/NDE 位置与原卡一致）
真实案例：
前年帮西南某 600MW 机组处理振动保护改造，原 配单 IOC4T，ETS 跳闸要求独立双接点且 Alert/Danger 物理分离——4 路继电器显然不够。加装 （200-570-101-015 SIL2 版）插 ABE042 机架后槽，MPS 软件把 #1~#3 轴承 X/Y 向 Danger OR 逻辑映射到 RL1~RL4 送 ETS，Alert 映射到 RL5~RL8 送 DCS。调完做模拟跳闸测试，接点动作干脆。保运主任说：”早该加这块卡，以前靠并接继电器凑合，审计年年挑刺。”
