产品详情

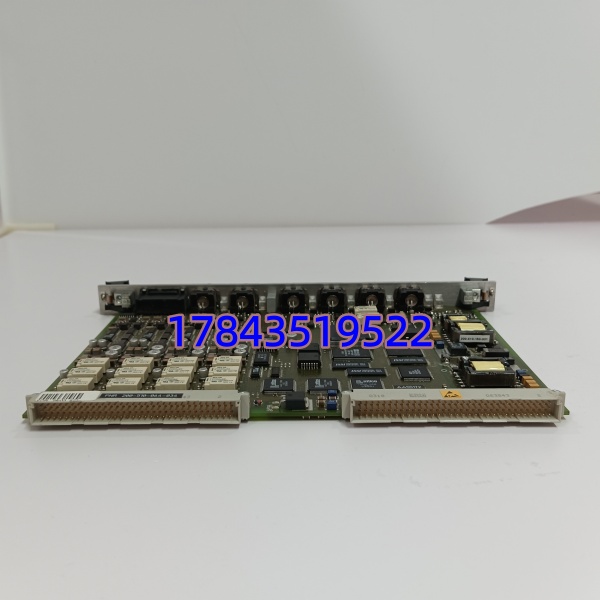

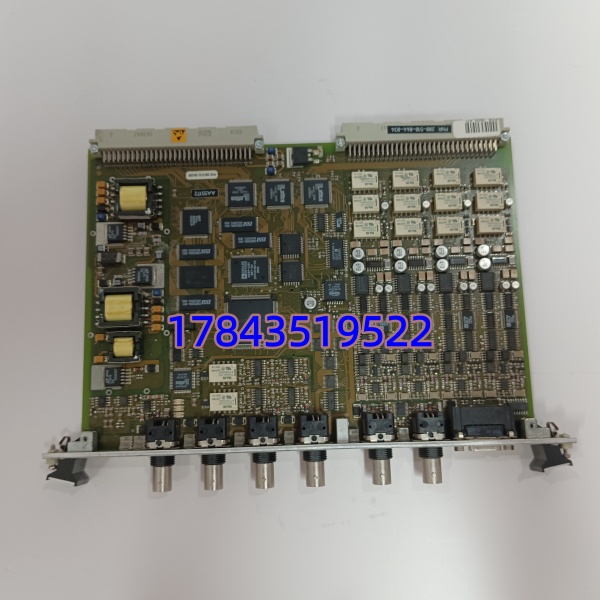

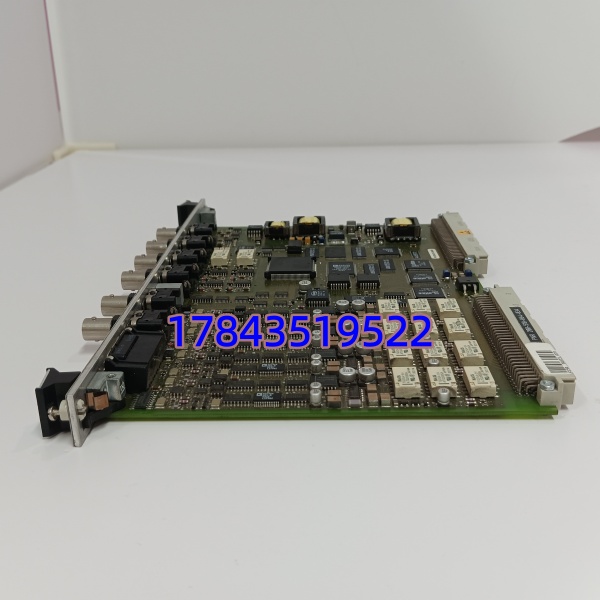

· 型号：MPC4（200-510-100-034）
· 品牌：Vibro-Meter（Baker Hughes / Bently Nevada Product Line）
· 系列：VM600 Machinery Protection & Monitoring System — MPC4 Dynamic Measurement Card (4-Channel)
技术参数
| 参数项 | 规格值（MPC4 / 200-510-100-034，以 Vibro-Meter VM600 Manual 为准） |
|---|---|
| 产品标识 | MPC4 — 4-Channel Machinery Protection Card，P/N: 200-510-100-034（034=firmware/option code，常见含 IOC4T 兼容） |
| 插槽占用 | VM600 机架单槽（与 MPSx CPU、RLx 继电器卡、IMC 卡共存，典型 6-slot机架：Slot1=CPU, 2-5=MPC4/IMC, 6=RL4/RL8） |
| 动态输入通道 | 4 路独立，每通道接收：DC 间隙电压（来自前置器 -2～-18V）+ AC 振动信号（典型 ≤5 Vrms 动态） |
| 支持传感器 | 电涡流探头(PR-xxx/Shinkawa/Bently 3300 前置器输出)、速度拾振器(PV/Seismics)、压电加速度(IEPE 需外供电前置) — 经 IQS450 调理或直接进（依接线） |
| A/D 分辨率 | 24 bit Σ-Δ，采样率典型 每通道 ≥10 kSps（可组态），动态范围 >90 dB |
| 测量量 | 轴相对振动(P-P)、轴绝对振动(合成 X-Y)、轴位置(间隙 DC)、转速/键相(配合 Keyphasor® 或软键相算法) |
| 报警功能 | 独立 Alert / Danger 设定点（同通道或跨通道组合），报警逻辑由 MPS CPU 或本地裁决（依 VM600 组态模式） |
| 端子兼容 | 与 IOC4T（4-ch 端子块）物理及电气兼容——可用标准 IOC4T 端子排接线 |
| 通信/背板 | 通过 VM600 机架内部总线与 MPSx CPU 交换配置与数据；支持 VibroSaver / AMS Machinery Manager 读取 |
| 组态软件 | VM600 Configuration Software（Vibro-Meter / Baker Hughes 提供），或通过 AMS Machinery Manager（需 license） |
| 状态指示 | 前面板每通道 Signal LED + Card RUN / ERR / COM LED |
| 供电方式 | 机架背板 +5 VDC / +12 VDC（典型功耗 < 5 W） |
| 安装方式 | 插入 机架指定 I/O 槽，前板锁紧柄固定 |
| 工作温度 | 0℃ ～ +55℃（控制室柜内），-20～+70℃ 存储 |
| 认证 | CE、cULus、部分批次 DNV/ABS（海工可选），符合 API 670 推荐实践 |
| MTBF（参考） | >130,000 h @ 40℃（Vibro-Meter 系统典型值） |
产品介绍
TSI 柜里某轴振通道示值逐渐偏低或报警频繁误动但探头/前置器 OK？先查 对应通道 LED——若 Signal LED 亮度异常或 ConfigSoft 读通道 CTR 衰减 >10% 基本可判定 A/D 基准或输入运放老化。换 是最直接的修复：，只需重做 Gap Voltage 校验确认零位——某个 350MW 机组实测从停机到恢复监视 18 分钟。
商务提醒：Vibro-Meter 仍 Baker Hughes 有限供货但部分老 P/N 转新后缀，市面 NOS 与测试良品流通。要求卖家做通道级动态+静态注入测试（DC -9V 对应 1mm 间隙 + AC 100mV@100Hz 正弦，示值误差<±1%FS），暗病多出自输入级运放偏置漂移仅带载可暴露。不足要说：它绑 架构——全新项目或全数字化建议评估 Bently 3500/3300+ 或 AMS 6500 ATG；早期 MPC2（老 VM 系列）与 不互插。若您现柜是早期 VM500 框架则完全不兼容（需 VM500 AMC 卡）。
替换与升级建议
✅ 直接替换
- ：同物理卡不同固件版本通常可互插， ConfigSoft 连接时可提示 Firmware Update，按向导完成即可。建议用最新受支持固件获 bug fix。
- 同型号故障更换：拔旧→插新（同槽位）→CPU 重枚举/Download Slot Parameters→RUN LED 常亮即 OK，无需改全局工程。
⚠️ 需改组态（改动小但需重分配）
- ：物理同尺寸但槽位类型不同—— 组态里需删除原 槽定义改配 IMC，I/O 映射需重核对，不属免配置替换。
- VM500 系列 AMC 卡：完全不兼容（框架背板不同），不能替。
❌ 硬件不兼容
- Bently 3500/42M、Epro MMS6110——背板引脚与组态软件完全不同。
- 通用 USB/PCI 振动采集卡——无 TSI 专用间隙电压基准、无 API 670 两级报警架构。
若无 现货，短期可用另一校验好的 暂移过来（牺牲该通道组）恢复监测，等货补回——IMC 卡不能临时降格替 除非改组态重下装（耗时）。
常见问题解答 (FAQ)
“-034” 是固件/option 代码（典型含 IOC4T 端子兼容及标准滤波库）。不同后缀固件可互插，ConfigSoft 会提示升/降版，功能一致。建议订货尽量要 034 或更新受支持后缀，老无后缀也可跑但可能缺某些诊断位。
定值存在 MPS CPU / non-volatile 存储器， 插回同种槽位自动加载。仅需执行 Download Parameters to Slot（或自动重枚举），确认 RUN 灯常亮、通道 Gap 电压与原始记录一致即 OK。建议事前备份 .vm6工程。
IOC4T 是 Vibro-Meter 标准 4-ch 现场端子块（弹簧/螺丝）， 设计与其 pin-to-pin 兼容——已装机柜有 端子只需换卡；新装或端子腐蚀严重才需换端子块。
Q4：某通道坏但其他三通道正常，能只禁用坏通道继续跑？
可以。 组态软件里把故障通道设为 Not Used / Disabled，其余通道正常扫描。但属临时措施—— 输入级老化通常蔓延，建议尽快更换卡防相邻通道劣化。
Q5：能和 Bently 3300 前置器混用吗？
前置器与探头须同品牌配对； 可接受 Bently 3300 前置器标准输出（-2～-18V DC + AC），只要探头+前置器是同品牌。若您现系统是 Vibro-Meter 电涡流探+IQS450 前放则必须保留 Vibro 前放链—— 收 IQS450 输出或直收 Bently 前放输出均可但探头+前放不能跨品牌混搭。
