描述
产品详情

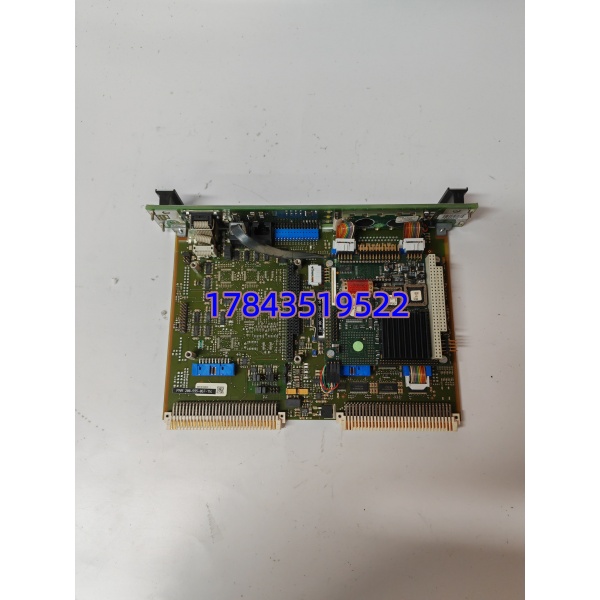

· 型号：VM600 CPUM 200-595-067-114（完整 P/N 含后缀如 200-595-067-114，Firmware Rev 以标签为准）
· 品牌：Vibro-Meter（Meggitt Sensing Systems / AMETEK）
· 系列：VM600 MPS (Machine Protection System) CPU Module，兼容 ABE040/ABE042 机架
规格参数
- 模块定位：VM600 系统机架控制器（Rack Controller & Communication Gateway）
- 处理器：AMD Geode™ LX800，500 MHz，x86 兼容嵌入式 CPU
- 操作系统：QNX RTOS（实时操作系统），固化于板载 Flash
- 内存：256 MB DRAM（程序运行）+ 板载 Flash（配置存储、事件日志）
- 占用槽位：双宽卡，占用 VM600 机架 Slot 0 和 Slot 1（前面板），对应 IOCN 卡在 Slot 0 后（背面单宽）
- 背板接口：通过 2×96-pin DIN 41612 连接器接入 VM600 机架背板，与 MPC4/AMC8/RLC16 等卡通信
- 以太网接口：2× 10/100BASE-TX RJ45（Primary/Secondary），支持 Modbus TCP、Meggitt Proprietary Protocol（MPSx 联机）、部分固件支持 PROFINET（需确认 Rev）
- 串行接口：1× RS-232 DB-9（用于本地配置/MeggittTCP 或 Modbus RTU 从站），辅助 RS-232/485 经 IOCN 引出

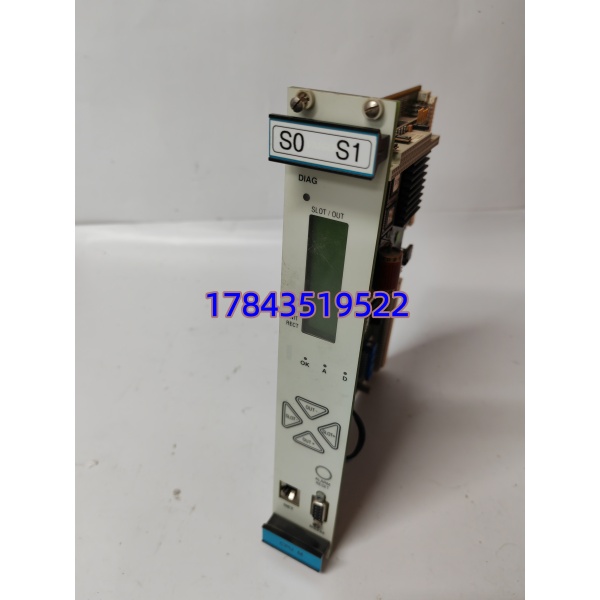

- 前面板指示：PWR / RUN / FAULT / COM LED + 小型 LCD 显示本机 IP、状态、报警简要信息
- 配置/调试：通过 VM600 MPSx 软件（MPS1/MPS2）经由以太网下载逻辑、通道参数、报警矩阵
- 供电要求：+5 VDC 由 机架背板供给，典型 <1.8 A（约 9W），需核算 RPS6U/RPS4U 电源余量
- 工作环境：-20℃ ~ +70℃（部分资料标 -40~+85℃ 贮存），5%~95% RH 非冷凝
- 事件记录：板载存储 ≥1000 条事件/SOE（掉电不丢失）
- 安全特性：硬件看狗（HW Watchdog）+ 密码保护（MPS Security），防未授权修改
- 冗余支持：可与第二块 CPUM/IOCN 组成 1:1 冗余对（需 CPUR 版本固件及正确机架跳线）
- 物理尺寸（模块本体）：约 双宽 6U Eurocard 233.4×160 mm，重约 0.4 kg
- 认证：CE / UL / CSA，系统整体可按 SIL 2/3 架构配置（需核对最终 TÜV 证书）
产品介绍
CPUM 200-595-067-114 是 振动保护系统的”大脑”——它不测振也不直接驱动继电器，而是轮询机架上所有 MPC4（动态）、AMC8（静态）、XMC16 卡的数据，跑你用 MPSx 软件组态的保护逻辑（报警/跳闸阈值、延时、与/或表决），再通过以太网把数据和 SOE 送给 DCS/SCADA，或经 IOCN 的 RS-485 走 Modbus RTU。老实说这卡故障率不高，但一旦损坏（FLASH 坏块或网口 PHY 击穿），整架 失去联络，DCS 上看汽轮机/压缩机振动全变”×××”，是典型单点故障。
有一点要注意：CPUM 必须与机架内其他卡的固件版本兼容，尤其是较老的 MPC4 卡和新版 CPUM 可能存在协议握手问题，换卡前务必记下原版 Firmware Rev（标签上印如 067-114 中 114 即 Build，067 为基版本），新卡固件过低或过高都可能导致机架报”Incompatible Module”。
应用场景与行业案例
痛点
电厂汽机岛或化肥厂合成气压缩机组—— 架 CPUM 突然报 FAULT 无法恢复，MPSx 软件连不上，DCS 收不到轴振/瓦温数据，开机条件不满足。原厂交期 8~12 周，业主面临推迟启机或降负荷运行。
典型场景
- 火力/燃机电厂——主汽轮机、给水泵组 MPS，CPUM 负责采集轴振(X/Y)、键相、瓦温并执行跳机逻辑，与 DCS Modbus TCP 集成。
- 油气压缩站——离心压缩机防喘振联锁保护， 架带 MPC4+XMC16，CPUM 做中央决策。
- 大型旋转机械 CMS/MPS——水泥窑主减速机、造纸烘缸， 做状态监测+保护二合一，CPUM 上传趋势数据。
- MRO 冷备份——高价值停产风险模块，建议 1:1 储备（尤其老项目 Rev 较老不易找）。
真实案例
某 600MW 机组小修后 架 CPUM 上电 RUN 灯不亮，MPSx 提示”No Response”。原卡 Flash 校验失败（可能是往年多次热插拔静电累积损伤）。库房刚好有一块同 Rev 二手良品——拔旧卡→插新卡→以太网连 MPSx→自动同步配置（或 Download 原 .mpj）→RUN 绿灯亮，DCS 数据回传。汽机监盘说：”比换通道卡还快，就怕以后找不到同版本。”
