描述
产品详情

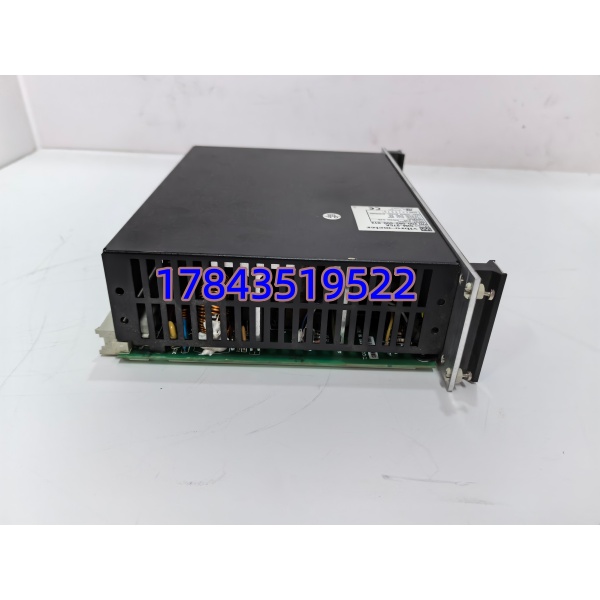

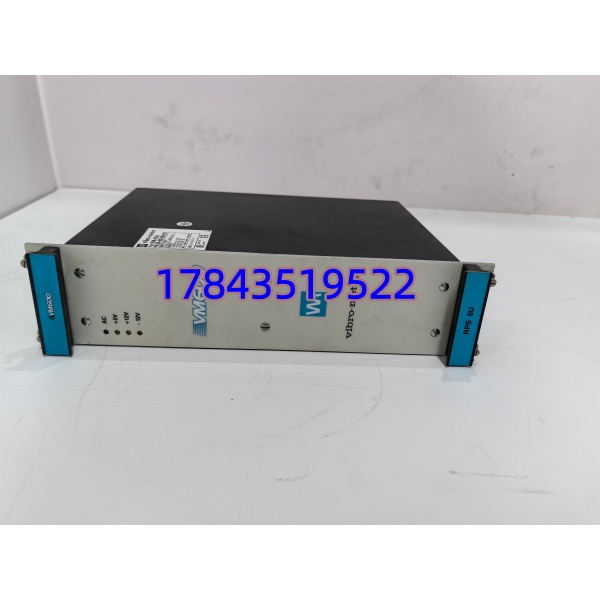

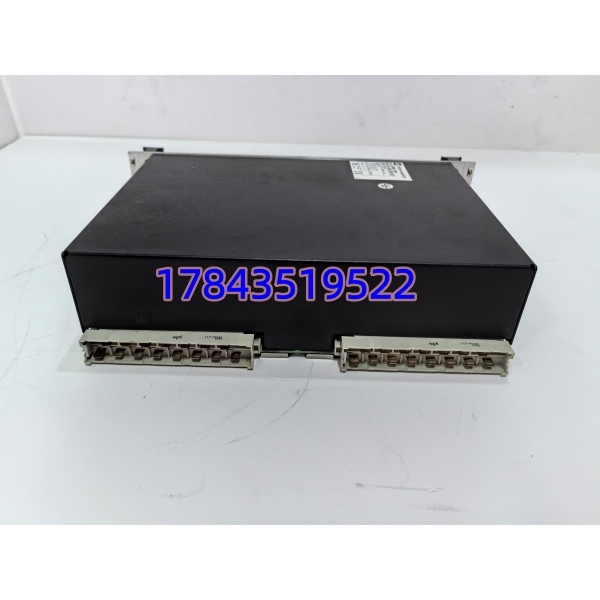

· 型号：SIM-275A（部件号 200-582-500-013，基型 200-582-000-XXX 系列）
· 品牌：Vibro-Meter / Meggitt Sensing Systems（VM600 机械保护系统配套）
· 系列：SIM Series Safety Interface Module — TSI 保护接口单元
规格参数
- 产品类别：安全接口模块（Safety Interface Module, SIM），TSI 报警/危险信号表决与继电器输出
- 配套系统：Vibro-Meter VM600 MPS（与 MPC4 / MPC4SIL / IOC4T 配合使用）
- 输入信号：来自 MPC4 或外部保护继电器的报警/危险干触点或 TTL 电平逻辑（具体以版本跳线设置为准）
- 通道数：4 路独立通道（可分别组态为 Alarm 或 Danger 功能）
- 表决逻辑：每通道可设 1oo1 / 1oo2 / 2oo2 / 2oo3（视固件/拨码版本），防单点传感器故障误跳闸
- 输出触点：4× SPDT（Form C）独立继电器，软件/硬件可设 NO/NC
- 触点容量：阻性负载 250 V AC / 5 A，30 V DC / 2 A（需核对具体 datasheet）
- 供电电压：24 V DC（典型范围 19.2–30 V DC），部分版本支持 110/220 V AC（需核对后缀）
- 响应时间：< 10 ms（典型，从输入有效到继电器动作）
- 安全等级：SIL 3 per IEC 61508，Category 4 per EN ISO 13849-1
- 状态指示：每通道 ALARM / DANGER / FAULT LED，电源指示 PWR
- 安装方式：35 mm DIN 导轨 或 VM600 专用机架/端子架（视现场配置）
- 工作温度：-20～+70℃（盘柜内），存储 -40～+85℃
- 湿度：5%～95% RH（非冷凝）
- 认证：CE、cULus、ATEX Zone 2（可选），RoHS 合规——以实物标签为准
- 功耗：典型 < 5 W
产品介绍
SIM-275A（200-582-500-013）是 Vibro-Meter VM600 汽轮机/压缩机 TSI 保护系统中的安全接口模块。它不直接测振动——那是 MPC4 和探头的事——而是把 MPC4 算出的报警/危险逻辑信号做二次表决处理，再驱动真正去跳 ETS 或 SIS 的 SPDT 干接点。核心价值是引入表决逻辑（比如两通道振动选一报警 1oo2，防单探头失效误跳车）和物理隔离，满足 SIL 3 要求，这是普通中间继电器柜做不到的。
有一点要注意：SIM-275A 和 IOC4T 功能不同——IOC4T 是 VM600 机架内 I/O 卡，SIM-275A 通常独立安装在 TSI 柜或 ETS 接口柜，通过硬接线接收 MPC4/IOC4T 的 Alarm/Danger 输出。更换时务必记录原跳线/DIP 开关设置（表决模式、NO/NC），不同修订批次 200-582-xxx-xxx 跳线位置可能微调，装前核对。Meggitt 产品线整合后新渠道可能标 Baker Hughes / Collins Aerospace，基型兼容可直接用 NOS 或 A 级拆机件。
应用场景与行业案例
痛点切入
我在现场见过一套 300MW 机组，TSI”轴振高值危险”正确动作但 ETS 没跳——追查是 MPC4→ETS 的中间继电器柜某只普通继电器触点氧化未闭合。后来改造加装 SIM-275A 做表决+独立 SIL 3 继电器输出，每大修做触点测试。坦白讲，大型机组 TSI→ETS 如果用普通中间继电器柜，你没有 SIL 认证也没有自检功能，年久触点氧化是隐形炸弹。
典型场景
- 火电厂汽机/给水泵 TSI→ETS 跳闸回路 → SIM-275A 提供 SIL 3 表决与独立继电器输出，满足 DL/T 1054保护独立性要求
- 炼化大型离心压缩机机组保护 → 双 X/Y 方向振动通道 1oo2 表决后驱动 Danger 继电器，防止单探头失效误停机
- 燃机/发电机轴系监测接口柜 → 将 VM600 Alarm/Danger 转为 ESD 可接受干接点，带 LED 指示方便巡检
- 老系统 TSI 柜升级 → 替换原有普通继电器阵列，保留 接线只需重做接口端子
真实案例
南方某自备电厂 #3 机大修后 TSI 静态试验，”轴振危险”仿真 输出正常，ETS 侧只收到 #1 通道跳闸令、#2 通道无动作。查线是老中间继电器柜一只继电器柄松脱且触点压降 200 mV。临时飞线恢复后，申请备件采购 （200-582-500-013），停电拆旧继电器阵列、装 、按原 1oo2 Danger 跳 ETS 设跳线，上电测试四通道全通。保护专工说：”早该换，普通继电器没自检，十年不动一碰就坏，这模块灯一眼能看通道状态。”
常见问题解答 (FAQ)
装在 DIN 导轨上的 不建议带电拔插——拔掉 24V 供电或继电器输出会使 ETS 跳闸回路暂时失电/释放。若组态为 Fail-Safe（失电跳闸），拔卡可能触发机组误跳车。必须在 ETS 相应通道已旁路或机组停运时断电更换，换完复核跳线设置再上电。
Q2：200-582-500-013 和其他 200-582-xxx 能互换吗？
基型都是 （200-582-000-xxx），500-013 是特定修订/标签版本。功能兼容通常可直接互换，但跳线/DIP 开关定义在不同 Rev 可能有微调——换之前拍照记录原设置，新件上电前核对跳线位置与通道表决逻辑是否和原设计一致。
不能。IOC4T 是 机架内智能 I/O 卡，受 背板控制； 是通过硬接线接收 /IOC4T 报警接点的独立安全接口模块，通常装在 TSI 或 ETS 接口柜。两者功能互补不可替代。
Q4：继电器触点容量够直接驱动跳闸电磁阀吗？
通常不建议。 SPDT 触点额定 5A@250VAC 阻性，ETS 跳闸电磁阀一般经 ESD 安全继电器或固态输出模块放大后再驱动现场停机阀。 设计目标是给 ETS/SIS 输入模块提供干净干接点信号。
Q5：如何鉴别二手/拆机件成色？
① Vibro-Meter logo + 200-582-500-013 激光印清晰无打磨；② S/N 条码标签可读；③ PCB 无腐蚀、电解电容无鼓包；④ 继电器触点无明显烧蚀发黑（可测线圈电阻≈标称值）；⑤ 上电 PWR LED 亮、各通道强制测试继电器动作正常。超 10 年存放建议通电老化再做跳线测试。
