描述
产品详情
· 型号：204-040-100-012
· 品牌：Vibro-Meter（Baker Hughes / 原 Meggitt Safran，部分市场标 ABB 分销）
· 系列：VM600 机械保护与状态监测平台——动态信号输入模块（4通道）
规格参数
- 完整物料号：204-040-100-012
- 所属系统：Vibro-Meter VM600 机架式机械保护/状态监测系统（Rack-based MPS/COM 架构）
- 模块类别：4通道动态振动/位移信号输入卡（Dynamic Input Module，对应 MPC4 或 IOC4-C 类功能）
- 输入通道数：4路，通道间及通道-背板电气隔离（典型 >500Vrms）
- 支持传感器类型：IEPE/ICP 加速度计（2–20mA 恒流源）、电涡流位移探头 PR642x（-18V/-24V 偏置）、磁阻/霍尔转速探头、速度传感器（可软件配置）
- 输入信号范围：±10V（IEPE/速度）、-2V～-22V（电涡流位移，对应 0–2mm pk-pk 典型）
- A/D 转换：24-bit Sigma-Delta ΣΔ ADC，同步采样
- 采样率：每通道最高 10kHz～102.4kS/s（依固件版本，以手册为准）
- 处理功能：RMS、峰峰值(Pk-Pk)、DC Gap（位移）、1X/2X 同步矢量、可选 FFT（需 CPU 模块支持）
- 模拟输出：4路 4–20mA 隔离（可映射任意通道振动值/报警状态，负载 ≤500Ω）
- 继电器输出：2～4路 SPDT（报警 ALM / 危险 DANGER，5A 250VAC，可组态）
- 传感器诊断：探头开路/短路检测、偏置电压异常告警、BIST 上电自检
- 通讯/背板：VM600 内部并行背板总线至 CPU（MPC4/MPS4 或 IOC4T），部分版本带 RS-485 Modbus RTU
- 供电方式：DC 24V ±10%（由 VM600 机架背板 RPS 电源模块供给），典型功耗 5～10W
- 前面板接口：BNC 或 LEMO（依子型号）用于动态波形监测 / 键相信号

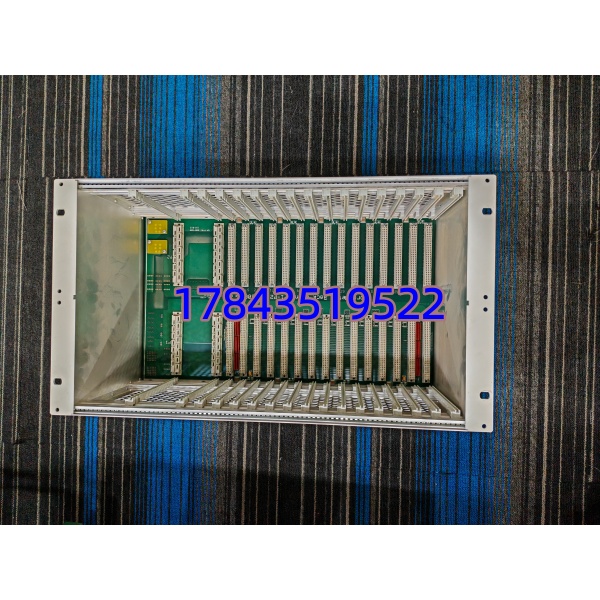

- 安装方式：插入 VM600 标准 19″ 机架 I/O 槽位（3U），带导轨锁定机构
- 工作温度：0～+60℃（部分宽温版标 -20～+70℃，以实物为准）
- 存储温度：-40～+85℃
- 防护等级：IP20（柜内安装）
- 认证标准：API 670(Ed.4/5) 机械保护系统、IEC 61508SIL 2、CE、cULus、部分版本 ATEX/IECEx（需核对）
产品介绍
204-040-100-012 是 Vibro-Meter VM600 系统的 4 通道动态信号输入模块，专门给汽轮机、燃气轮机、离心压缩机这类大型旋转机械做轴振(X/Y)、轴承座振动、轴位移和键相信号的在线采集与保护。它把现场 IEPE 加速度计或本特利兼容的电涡流探头（PR6423 等）信号调理放大、24位 ADC 量化，再通过背板送给 CPU 模块做报警逻辑——报警值超限触发继电器跳闸，保护机组不过振损坏。
和通用 DAQ 卡最大的区别是它满足 API 670 机械保护标准：内置传感器 OK 检测（探头断线/短路直接报 Fault 不误跳闸）、通道隔离抗共模干扰、SIL 2 认证的安全逻辑路径。坦白讲 现在新项目主推 MPC4E+IOC4T 组合，204-040-100-012 这类编号多见于早几代 机架配置，买它 99% 是为了老线 MRO 替换——汽轮机 TSI 系统这块卡坏了没备件，启机联锁过不去，一天延误损失够买十块卡。
应用场景与行业案例
痛点切入：
我在电厂遇到过 #2 机组的 轴振通道报 Sensor Fail，查是 204-040-100-012 某通道恒流源电路老化导致 IEPE 探头供电跌落。老系统不支援在线单通道旁路，整卡得换。没有备件时机组无法冲转——TSI 保护联锁强制闭锁，这是典型的”小卡卡大机”。
典型场景：
- 火电/核电汽轮机 TSI——X/Y 向轴相对振动 + 轴位移，需 API 670认证卡且兼容 PR642x 探头
- 炼化厂离心压缩机——四通道同步采集中、高压缸轴承振动，配合 做联锁跳闸
- 燃气轮机辅助轴承监测——宽温运行、-24V 电涡流偏置驱动本特利兼容探头
- 老 机架 MRO——原建厂 BOM 列 204-040-100-012，新 MPC4E 需评估固件兼容，直接同号替换最稳妥
真实案例：
北方某 300MW 抽凝机组， TSI 系统运行第 14 年。大修后热态试验时 #3 瓦 Y 向轴振示值漂移且偶发 Sensor Open，复位无效。仪表班以为探头问题，换 PR6423+延伸缆仍一样——判定是 204-040-100-012 输入通道恒流源衰减。库房有一块测试 OK 拆机件（同号），停机窗口断电拔旧卡插新卡，上电通道自检全 PASS，冲转一次成功。专工说”TSI 卡三年前就该申请备件，这次运气好在库房有”。振动保护卡就属于这种——平时想不起，缺了真开不了车。
