产品详情
· 型号：200-530-111-013（CMC16 系列振动/条件监测模块）
· 品牌：Vibro-Meter / Meggitt（现通过 ABB 渠道分销）
· 系列：VM600 — CMC16 Condition Monitoring Card

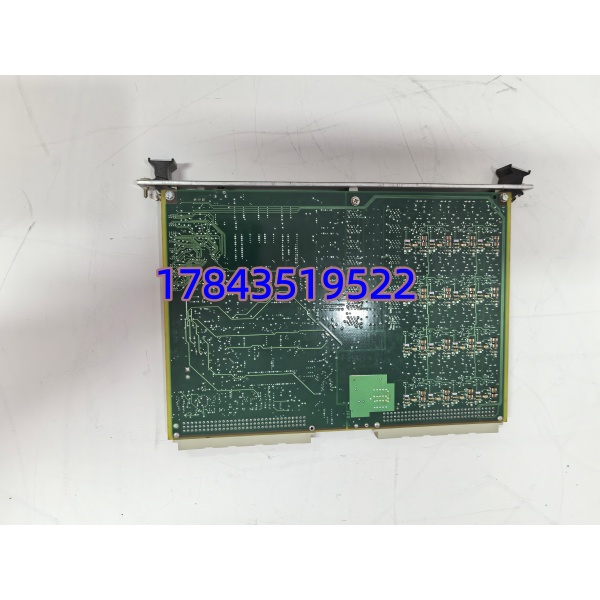

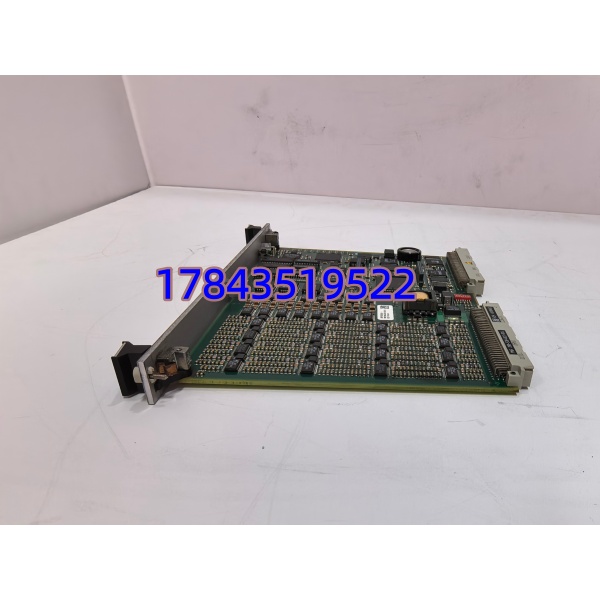

cmc16 200-530-111-013
规格参数
- 产品定位：VM600 系统 16通道动态 + 4通道转速 条件监测/机械保护模块（DAU）
- 部件号：200-530-111-013（CMC16 变体，具体功能以原厂配置软件选项为准）
- 动态输入通道：16路，可接电涡流探头（位移）、IEPE 加速度计、速度传感器
- 转速/键相通道：4路（Tacho），支持 1–100,000 RPM，电压/电流输入
- A/D 转换：24 bit Σ-Δ ADC，采样率最高 102.4 kS/s/通道（动态模式可达 200 kHz 摘要模式）
- 测量精度：典型 ±1% 读数（需核对具体传感器标定）
- FFT 分析：最高 6400 线/500ms，支持阶次跟踪（Order Tracking）
- 报警输出：通过 VM600 机架继电器模块（MPS/IRC）输出 Alert/Danger，响应 <10ms
- 通信接口：Ethernet（Modbus TCP / VM600 私有协议）、RS-485（Modbus RTU）
- 供电：VM600 机架背板 +24V DC（模块典型功耗 <8W，需核对）
- 安全等级：SIL 2（IEC 61508），符合 API 670机械保护规范
- 安装方式：VME 标准机架插槽（与 IOC4T / RIC-01 配合使用）
- 工作温度：0～+60℃（机柜内），存储 -40～+85℃
- 尺寸/重量：约 160×33×200 mm / ≈0.35 kg
- 认证：CE、cULus，需核对具体批次铭牌
产品介绍
CMC16（200-530-111-013）是 Vibro-Meter VM600 汽轮机监视系统（TSI）里的核心采集卡。它不替代本特利 3500，但在欧洲机组、燃机改扩建和很多化工厂压缩机组上很常见。模块插在 机架，配合 IOC4T 背板和 RIC 控制器工作——负责把轴振、轴位移、瓦振的原始信号数字化，做频谱分析，超限时通过机架继电器模块触发 ETS 跳机。
坦白讲，这卡最大的优点是通道密度高（16动+4转速一块卡）且支持热插拔更换，大修时不停机就能换。坏的地方是配置必须用 VibroSight / Config Studio，新手第一次配容易把传感器类型（Proximitor/Accel/Vel）设错导致标定全偏。还有一点——200-530-111-013 和 200-530-025-014 是不同固件/选项包的 CMC16，混用可能需重刷固件，备件采购时注意核对部件后缀。

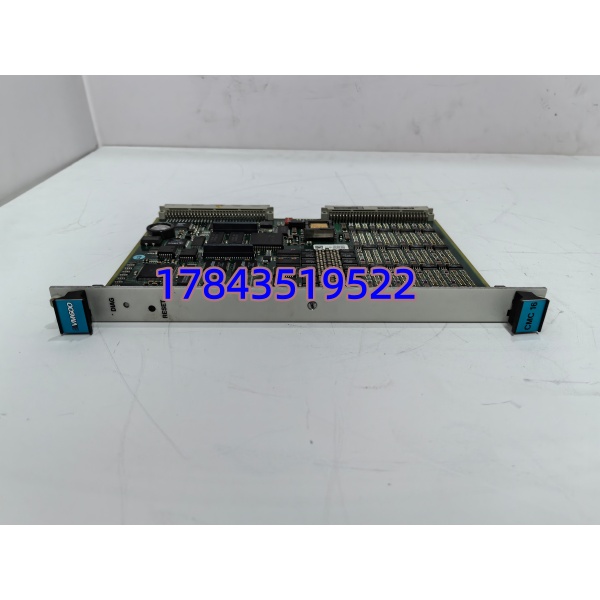

cmc16 200-530-111-013
应用场景与行业案例
我遇到过电厂检修后 系统报”C MC16 Communication Lost”，查下来是 CMC16 金手指氧化导致 VME 背板接触不良——振动大的机柜尤其容易出现。另一回是 200-530-111-013 和旧版 混插，固件不匹配，振动值显示但报警功能被屏蔽，差点漏掉一次过振。这类模块老化故障通常是偶发通信掉线或部分通道死值，先拔插清洁金手指再考虑换件。
典型场景：
- 火电/核电汽轮发电机组：高/中/低压缸及发电机轴承 X/Y 向轴振动 + 键相，接入 ETS 做跳机保护，符合 API 670。
- 天然气长输管线离心压缩机：轴位移 + 轴振 + 推力瓦温联动监测， 采集后经 Modbus TCP 送 DCS 做趋势预警。
- 炼化厂催化裂化主风机/烟机：低速大惯量机组，阶次跟踪分析不平衡/对中，需 4路 Tacho 同步采样—— 正好覆盖。
- 水泥/冶金回转窑辅机：减速机轴承振动状态监测，用于预测性维护而非跳机保护。
真实案例：某 300MW 抽凝机组大修后开机， 显示 #3 瓦 X向振动值恒为 0，其余通道正常。维护先查探头间隙电压 OK，换探头没好。我把 （200-530-111-013）拔出——发现背面金手指氧化发黑，用无水乙醇擦净、重新插紧，数值立刻回来。事后查原因是机柜下方电缆沟进水潮气串入。老师傅说：”以后 备件多留一块，金手指氧化这事儿说不准。”
常见问题解答 (FAQ)
Q1：200-530-111-013 能单独工作吗？要配什么才能用？
不能单独跑。必须插在 机架（带 IOC4T 或 MPS4 背板），配 RIC-01 或 CPU 模块做系统主控，还需要 Config Studio 软件下装配置。裸卡无显示、无设置按钮。
Q2：和本特利 3500/42M 能互相替代吗？
不能。协议、背板、传感器标定全不一样。 用电涡流探头通常也走 Vibro-Meter 前置器（如 IPC 704/708），不能直接用本特利 3300 前置器替代，阻抗和标定系数不同。
Q3：支持热插拔吗？拔的时候会影响其他通道吗？
支持在线插拔更换（Hot Swap），拔掉时该卡通道临时丢失，同一机架其他卡不受影响。但拔插前建议记录报警屏蔽状态，避免瞬态误报警触发 ETS——最好借低负荷窗口操作。
Q4：200-530-111-013 和 200-530-025-014 区别大吗？能混用？
都是 硬件平台，区别在固件版本/许可选项（有些带燃烧动力学或高级 FFT 选件）。硬件可混插但需确认固件兼容并用 Config Studio 重配置，不建议不同后缀随意互换——采购时报全部件号。
Q5：停产了吗？哪里订？
Meggitt 被 Parker 收购整合， 产品线目前仍通过 ABB 全球渠道和部分授权服务商提供 LTSA 服务。老件交期可能 8–16 周，MRO 市场有测试良品流转，注意索要功能测试报告。
Q6：二手/翻新件怎么验？
①金手指无烧蚀氧化；②原厂标签序列号清晰可查；③上机架后 Config Studio 能识别、所有通道可做仿真信号（函数发生器输入已知 mV 值）验证 ADC 线性；④继电器测试通过（配合机架 MPS）。
