产品详情

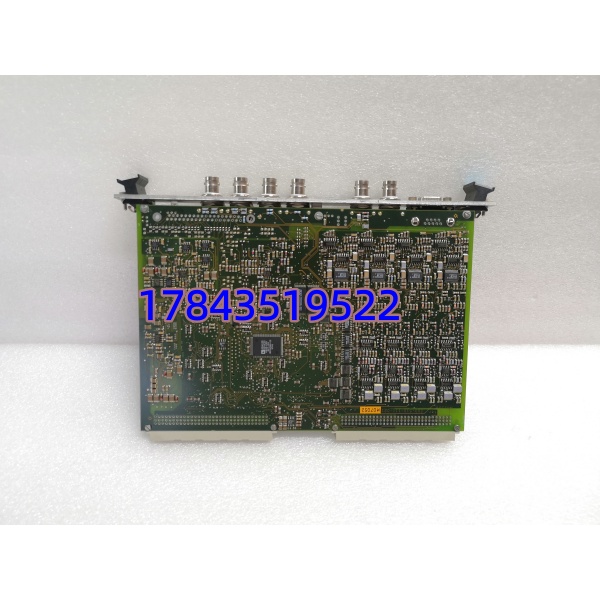

· 型号：200-510-041-021 / 200-510-111-021（VM600 MPC4）
· 品牌：Vibro-meter（Meggitt → Spectris）
· 系列：VM600 Machinery Protection System — MPC4 处理卡
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | VM600 MPC4 Machinery Protection Card |
| 部件号 | 200-510-041-021 / 200-510-111-021（硬件版本差异，功能一致） |
| 动态信号输入 | 4 通道，独立可编程，AC ±10 V max / DC 0~±20 V，输入阻抗 200 kΩ |
| 转速(Tacho)输入 | 2 通道，支持磁阻/霍尔/TTL/电涡流探头，频率范围 0.016 Hz~50 kHz |
| A/D 转换 | 24 bit Σ-Δ ADC，采样率最高 40~51.2 kHz/通道 |
| 信号处理 | DSP 实时处理，RMS/Peak/Peak-Peak，积分微分，可编程带通/陷波滤波，阶次跟踪 |
| 报警设定 | 每通道 3 级（OK / Alert / Danger），自适应报警，滞环可设 |
| 缓冲输出 | 前面板 4×BNC 动态信号缓冲 + 2×BNC 转速信号监视 |
| 通信与配置 | RS-232 本地配置口；通过 VM600 VME 背板与 CPU/IOC4T 通信；支持 Modbus TCP（经网关） |
| 配套要求 | 必须搭配 IOC4T 输入/输出卡成对使用；安装于 ABE040/ABE042/ABE056 机架 |
| 供电方式 | +24 V DC 由 VM600 机架背板供给（典型功耗 <12 W） |
| 安全与标准 | SIL 2（IEC 61508），符合 API 670第 5 版 TSI 要求，EMC IEC 61000-6-2 |
| 工作环境 | 运行 -25~+65℃，5~90% RH 非凝露；存储 -40~+85℃ |
| 机械尺寸 | 6U 高 × 20 mm 宽 × 187 mm 深（约 0.40 kg），支持热插拔 |
| 板载存储 | 非易失性存储器存储趋势数据与配置 |
产品介绍
电厂 TSI 改造或压缩机保护系统扩容时，最怕振动卡件停产导致整套 VM600 宕机——某个项目里碰到过原厂 EOL 通知后，现场靠备一块 MPC4 硬撑了两年等待整体升级。这款 MPC4 就是 机械保护系统的采集处理核心，4 路动态+2 路转速同步采样经 24bit ADC 送入 DSP，能在毫秒级完成幅值/相位计算并驱动三级报警，满足 API 670 对汽轮机、燃机、给水泵组的保护要求。
商业上它的核心价值在于，旧系统直接热插拔更换不断电（严格来说要确认机架 firmware ≥v3.2 以获得最佳配置识别），且 200-510-041-021 与 200-510-111-021 可互代——你只需按库存选，不用重新组态通道。不支持独立脱机运行（必须配 IOC4T 和 机架），这是它不适合小型单机监测的原因，那种场景建议看 CMC16 或第三方 IEPE 采集盒。
替换与升级建议
✅ 直接替换
- 200-510-041-021 ↔ 200-510-111-021：同物理尺寸、同背板接口、同固件协议，插拔即换，零配置改动（极少数情况需重新上传 .mpc4 配置文件，耗时 <2 min）。
⚠️ 软件兼容（需改配置/核对）
- MPC4SIL（200-510-076-xxx 系列）：功能引脚兼容，但 SIL 认证固件不同；若原系统非 SIL 应用可直接替，若为 SIL 回路须重新做 FMEDA 验证，不建议盲目混用。
- 早期 MPC2（VM500 系统）卡件：不能装入 机架，需整机升级 机架+IOC4T+MPC4，改造成本高。
❌ 硬件不兼容
- VM500 系列 MPC / IPC 卡、第三方本特利 3500 框架卡件——物理插槽和总线完全不同，无法互通。
若无直接替代品且遇到老版本 EOL，目前市场仅能靠全新/翻新 库存解决，Meggitt 官方已逐步将 向新一代过渡，长期备件建议每台机架多留 1 块冷备。
