产品详情

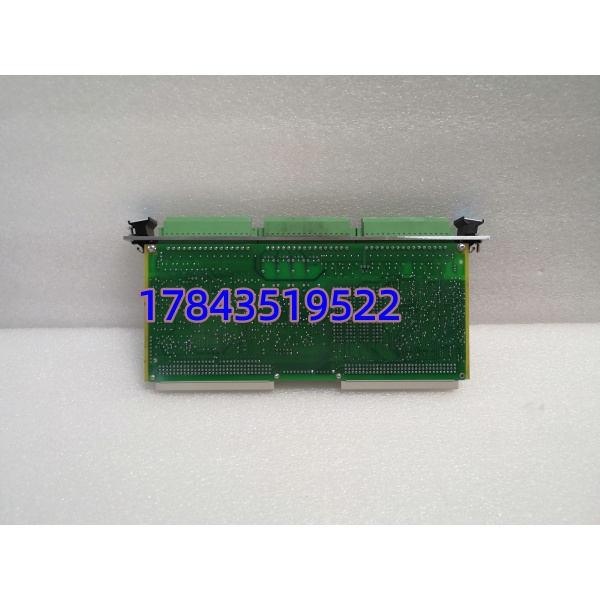

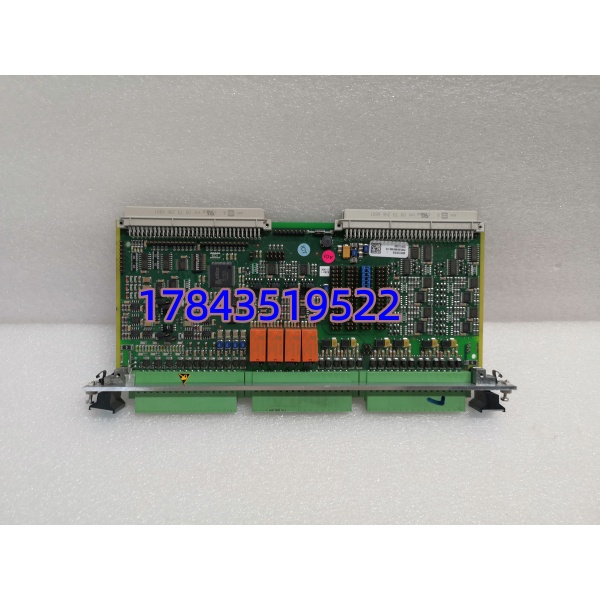

· 型号：200-560-000-113（同系 200-560-101-017 电气兼容）
· 品牌：Vibro-meter（Meggitt Sensing Systems，现并入 Safran Electronics & Defense）
· 系列：VM600 — IOC4T I/O Interface Card（Rear Slot, paired with MPC4）
技术参数
| 项目 | 规格 |
|---|---|
| 产品全称 | Vibro-meter VM600 IOC4T Input/Output Interface Card |
| 订货号 | 200-560-000-113（Std.）/ 200-560-101-017（Separate Circuits 或新版标识，pin-to-pin 兼容） |
| 适用系统 | VM600 机械保护系统，机架 ABE040 / ABE042 / ABE056 |
| 配对模块 | 必须与 MPC4 或 MPC4SIL 机械保护卡前后槽配对使用 |
| 动态信号输入 | 4 通道，差分式，接收加速度计/速度/电涡流探头信号，带缓冲原始输出 BNC |
| 转速/相位输入 | 2 通道 Tachometer，支持磁阻/光学探头，分频比 1–255 软件可调 |
| 模拟量输出 | 4 通道独立 DAC，0–10 VDC 或 4–20 mA（跳线选择），12 bit 分辨率，≈2000 Ω 输出阻抗 |
| 本地继电器输出 | 4 路 SPDT 可编程继电器，可分配 Alarm1/Alarm2/Danger/OK，触点 250 VAC 5A / 30 VDC 5A |
| 数字开集输出 | 32 路可编程 OC 输出（跳线至 RLC16 / IRC4 继电器扩展卡） |
| 控制端子 | 报警复位 AR / 危险旁路 DB / 跳闸倍增 TM 专用接线端子 |
| 接线端子 | 48 位螺钉端子排（弹簧压接式），支持 2.5 mm² 屏蔽双绞线 |
| 背板供电 | +5 VDC（典型 1.5 W）+ ±12 VDC（≈0.7 W + 每路电流输出额外 ≤0.25 W），通过 VM600 背板 P2 连接器 |
| 通信方式 | IP（Industry Pack）接口与 MPC4 背板通信，无外部总线配置 |
| EMI/隔离 | 全通道 EMI 滤波，符合 EMC 2014/30/EU；隔离按 IEC 60255-5（Separate Circuits 版加强） |
| 热插拔 | 支持带电插拔（Hot-swappable），更换时不中断 MPC4 保护功能 |
| 工作环境 | 运行 0…+60℃（部分资料 -20~+70℃ 视批次），5–90% RH 非凝露；存储 -40~+85℃ |
| 物理尺寸 | 6U Eurocard 约 20.1(W)×160(D) mm，重 ≈0.25 kg |
| 认证/标准 | CE / EAC，符合 API 670 旋转机械监测要求 |
产品介绍
汽机大修正赶上振动通道模拟量突然断送 DCS，十有八九不是探头坏而是 IOC4T 继电器老化或模拟输出运放漂移——这块卡在 VM600 架构里就是 MPC4 的”对外窗口”，自己不跑 FFT，只负责把 MPC4 算好的 RMS/Peak/Phase 转成标准 4–20mA 送上位，同时把现场传感器原始动态信号和转速脉冲干净引给 做处理。
现场实测发现老批次（200-560-000-113 非 Separated Circuits 版）在强变频器干扰环境偶有模拟输出微抖，换新版 200-560-101-017 后改善明显（隔离加强了）。它支持热插拔是最大卖点——某联合循环电厂在机组低负荷时直接抽旧卡插新卡，全程未触发跳机。采购要点很简单：确认你现有 卡对数量，IOC4T 必须 1:1 配对，单独多备无配对 无法独立运行。
替换与升级建议
✅ 直接替换
- 200-560-000-113 ↔ 200-560-101-017（同系列新旧批次） — Pin-to-pin 兼容，软件无需重配，断电抽出→插入即可（或热插拔），建议同机架统一版本避免混淆。
⚠️ 软件兼容（需确认配置/版本）
- IOC4T “Separate Circuits” 版（200-560-000-2xx 系列） — 若你们 SIS/ESD 验收要求 IEC 60255-5分离回路绝缘，旧标准版（113）不能直接满足文件要求，需换 Separated Circuits 版并在 软件核对 I/O 映射无变化（通常无额外组态）。成本影响极小，主要是文件重新备案。
- — 物理插槽不同，不直接兼容，需整套升级为 + 架构。
❌ 硬件不兼容
- — 是后槽 I/O 接口卡，不能与 互换位置或替代。
- Bently Nevada 3500 系列 I/O 模块（如 3500/22M、3500/42M） — 完全独立体系，背板、端子、软件均不通，不可代用。
若无直接替代且遇 113 版停产区域，市场以全新 101-017 版或测好二手流转为主，要求供应商出具静态测试报告（模拟输出校准+继电器吸合测试）。
