产品详情

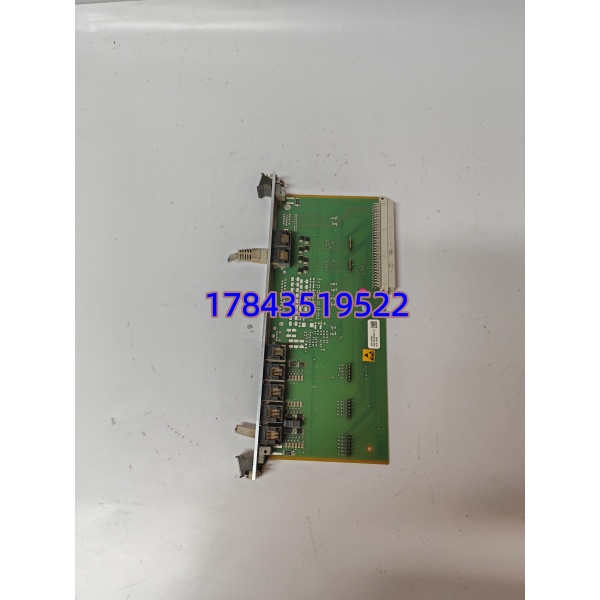

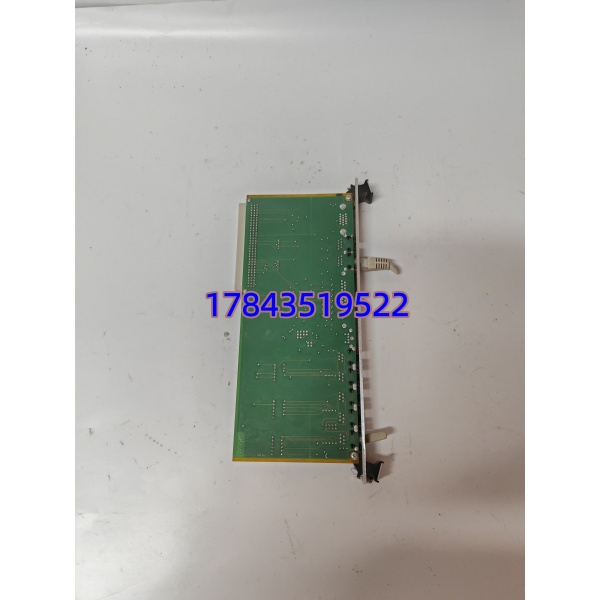

· 型号：IOCN（标注部件 200-566-000-112 / 200-566-101-013，Mk.2）
· 品牌：Vibro-Meter / SKF
· 系列：VM600 机械保护监测系统 — 机架主控通信处理模块（替代早期 IOC4T 部分功能组合）
规格参数
- 产品名称：VM600 IOCN — Input/Output & Communication Network Module（Mk.2）
- 部件号（典型）：200-566-000-112（IOCN 本体），200-566-101-013（常见配套或同版标签变体/批次），以实物 PCB 丝印为准
- 适用机架：VM600 Rack（AS-300 系列等），插于机架左侧指定 IOCN 槽位（非 IOP 槽）
- 处理器：板载 32-bit RISC 实时处理器，专用于振动信号预处理（RMS/Peak/FFT/报警比较）
- 背板接口：专用于 VM600 机架内部差分总线，连接最多 6～8 块 IOP 调理卡（IOP321/IOP481 等，依机架配置）
- 以太网接口：2× 10/100Base-T(X) RJ-45，支持 Modbus TCP、VM600 私有协议、SNMP（部分固件）
- 串行/现场总线：可选配 Profibus DP-V1 或 DeviceNet 从站模块（通过扩展连接器或配套子卡——以您机架实际选件为准）
- 报警功能：每通道可编程 Alert / Danger 两级报警，延时、回差可调；报警状态继电器输出经机架 Rear I/O 或可选 Alarming Module
- 配置软件：VM600 Configuration Software（VIBROTEST / Setup Tool）通过以太网下载配置及读取波形
- 指示灯：PWR（绿）、RUN（绿）、COM（黄—总线活动）、ERR（红）、Link/Act per 端口
- 供电：由 机架背板供给（通常为机架电源模块 PSxx 提供的 +5V/+12V/±15V 组合）
- 工作温度：0℃ ～ +50℃（柜内强制风冷推荐）
- 存储温度：-20℃ ～ +70℃
- 相对湿度：10% ～ 90% RH（非冷凝）
- 符合标准：API 670（机械保护系统）、IEC 61000 EMC、CE
- 安装：插卡式，面板锁紧杆固定，需与机架内 IOP 卡固件版本匹配（特别注意 IOCN fw vs IOP fw 兼容性矩阵）
产品介绍
IOCN 是 振动监测机架的”中枢”——所有轴振(X/Y)、瓦振、轴位移、键相信号先经 IOP 调理卡放大滤波，原始数据通过背板送 IOCN 做 RMS/Peak 计算、报警比较和 FFT 频谱分析，再经以太网 Modbus TCP 或现场总线送给 DCS/AMS（Asset Management）。和上位机通信走 私有协议或标准 Modbus TCP，配合 SKF @ptitude Observer 可做深度状态监测。
坦白讲这卡很少单独坏，一旦出问题通常是雷击通过网线窜入（以太网口芯片击穿）或长期高温导致晶振偏移——现象是机架所有通道离线、Config Tool 连不上、PWR 亮但 COM 不闪。换件比重新标定容易得多，但换完必须从原配置备份(.vmc 或项目文件)Reload 配置，IOCN 板本身不固化 IOP 通道定标和报警设定——不灌配置所有通道显示”?”或无效值。
应用场景与行业案例
痛点切入
汽机岛 TSI 系统 机架突然所有通道通信中断，DCS 侧轴振数值变 —- ，运行人员慌——这是典型 IOCN 通信卡挂掉或网口被雷击打坏。IOP 调理卡和传感器都好好的，就这块”大脑”不响应。汽机运行中不能停，但至少要尽快备件热更换恢复监视（部分机组允许短时间仅失 通讯但保护继电器仍独立动作——需按贵厂保护逻辑确认）。
典型场景
- 火电/核电汽轮发电机组 TSI — 机架配 IOCN + IOP321/IOP481 监测 X/Y 轴振、瓦温、胀差，IOCN 送上位 AMS/DCS，API 670 要求必须有
- 燃机/压缩机振动监测 — 偏远场站 通过 Modbus TCP 接入 SCADA，IOCN 内建报警逻辑保现场独立保护不依赖 DCS
- 大型水泵/风机群状态监测 — 多机架联网，IOCN 作各机架网关汇总至 CMS 服务器做趋势分析
- — 原 IOC4T EOL，按 SKF 迁移指南换 IOCN + 升固件 + 重验配置保系统继续服役
真实案例
华南某 600MW 燃煤机组，#1 机 机架（8 通道轴振+轴位移）运行中 DCS 报” Comm Loss”，现场看机架 PWR 绿、RUN 绿闪烁但 COM 不活动，Config Tool Ping 通但无法建立连接——判断 IOCN 内部通信协处理器挂死。原厂交期 6 周，找渠道调一块同部件号 200-566-000-112 测试良品。停机窗口（其实没全停——TSI 保护继电器仍由 IOP 独立输出动作，仅通讯暂失）断电换卡→上电→Load 原 .vmc 配置→核对各通道数值与报警点→恢复正常。老师傅说：”TSI 保护没丢就好，但这通讯卡一挂，运行部电话能把人打爆。”
