描述
产品详情
· 型号：200-560-000-114（兼容 200-560-101-018）
· 品牌：Vibro-meter（Meggitt Sensing Systems，现 Safran集团）
· 系列：VM600 — IOC4T I/O Interface Card（Rear Slot, paired with MPC4/MPC4SIL）
技术参数
| 项目 | 规格 |
|---|---|

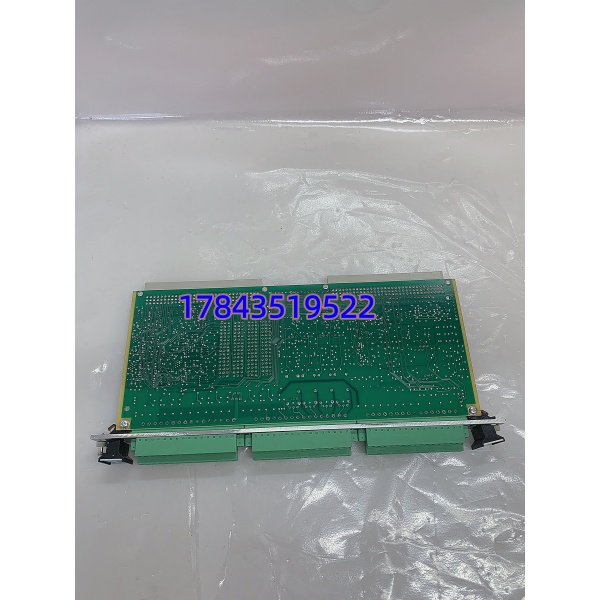

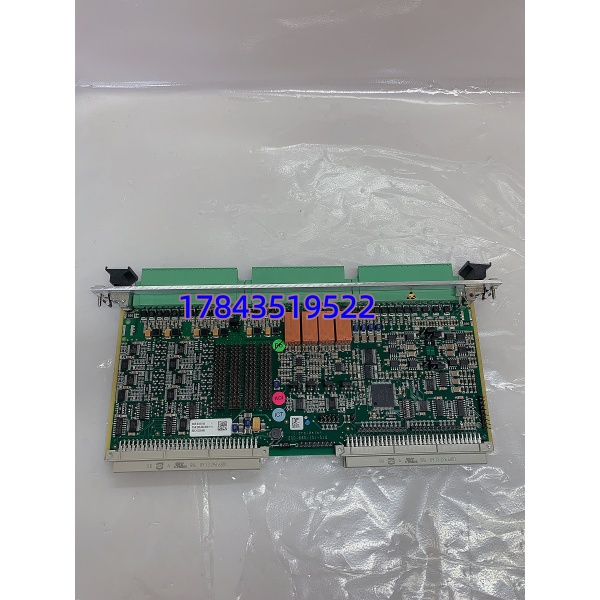

| 产品全称 | Vibro-meter VM600 IOC4T Input/Output Interface Card |
| 订货号 | 200-560-000-114（Standard/RoHS）、200-560-101-018（新版/Separate Circuits 隔离加强版，电气兼容） |
| 适用系统 | VM600 机械保护系统，机架 ABE040 / ABE042 / ABE056 |
| 配对模块 | 须与 MPC4 或 MPC4SIL 机械保护卡前后槽配对使用（1:1 卡对） |
| 动态信号输入 | 4 通道差分输入，每通道带传感器恒流激励，支持加速度/速度/电涡流探头；前面板 BNC 原始信号缓冲输出 |
| 转速/相位输入 | 2 通道 Tachometer，支持磁阻/光学探头，分频比 1–255 软件可调 |
| 模拟量输出 | 4 通道独立 12-bit DAC，0–10 VDC 或 4–20 mA（每通道跳线选择），精度 ≤±1.5% FS，线性误差 ≤±0.5% |
| 本地继电器输出 | 4 路 SPDT 可编程继电器（Alarm1/Alarm2/Danger/OK 可分配），触点 250 VAC 5A / 30 VDC 5A |
| 数字开集输出 | 32 路可编程 OC 输出，可跳线至 IRC4 / RLC16 继电器扩展卡 |
| 控制端子 | 报警复位 AR / 危险旁路 DB / 跳闸倍增 TM 专用隔离输入端子 |
| 接线端子 | 48 位弹簧压接螺钉端子（支持 2.5 mm² 屏蔽双绞线） |
| 背板供电 | +5 VDC（典型 ≈1.5 W）+ ±12 VDC（模拟输出满载 ≈0.7 W），通过 VM600 背板 P2 连接器 |
| 通信方式 | Industry Pack (IP) 背板总线与 MPC4 通信，无外部通信口需配置 |
| EMI/隔离 | 全通道 EMI 滤波+TVS 浪涌保护；200-560-101-018 为 IEC 60255-5 Separate Circuits 加强隔离版 |
| 热插拔 | 支持带电插拔（Hot-swappable），更换不中断 MPC4 保护功能 |
| 工作环境 | 0 … +60℃（部分资料 -25~+65℃ 视批次），5–90% RH 非凝露；存储 -40~+85℃ |
| 物理尺寸 | 6U Eurocard ≈ 20.1(W)×160(D) mm，重 ≈0.25 kg |
| 认证/标准 | CE / EAC / RoHS，符合 API 670 旋转机械监测要求 |
产品介绍
某个燃机电厂出现过整列 4 路振动模拟量突然飘到 20.5mA，DCS 触发虚假高位报警——查了半天才锁定 IOC4T 模拟输出运放老化温漂，旧版 113 批（约 2006 年前）在夏季机柜 55℃ 以上更易出现。换成 114/018 RoHS 版后漂移消失。这块卡在 架构里纯粹是 MPC4 的”I/O 门户”：它不做 FFT，只把现场探头差分信号干净送进 MPC4，再把 算出的 RMS/Peak/Phase 转成标准 4–20mA 上交 DCS，同时驱动本地报警继电器。
采购决策极简单——数清楚你 机架里有多少张 ，就要配多少张 IOC4T（前槽 : 后槽 IOC4T = 1:1）。老站备件建议直接买 114 或 018 版替代停产老 113，混用同机架没问题但全架统一版本少日后验货扯皮。若你们项目有 SIL/独立回路验收要求，咬死买 200-560-101-018（Separate Circuits）。
替换与升级建议
✅ 直接替换
- — Pin-to-pin 兼容，软件无变更，断电或热插拔更换即可，5 分钟/卡。
- 200-560-101-018（Separate Circuits 版）↔ 114/113 — 电气功能兼容可互插；若原验收文件无 IEC 60255-5要求可任意代换，有要求则统一换 018 版并备注 SIL 文件更新（基本无额外组态工作）。
⚠️ 软件兼容（需注意验收文件）
- — 隔离等级高于标准版，若原系统按普通版验收换高阶版没问题但需补充隔离测试记录备查；反向（高阶→标准版）在要求 IEC 60255-5的项目不被接受。
❌ 硬件不兼容
- — 是后槽 I/O 接口，物理插槽和背板引脚不同，不可互换或单独运行。
- Bently Nevada 3500/42M、本特利 330500 系列 — 完全独立体系，背板、端子、组态软件均不通，不可代用。
- — Mk1 与 Mk2 机架不混插，须整套按 Mk2 架构升级。
若遇 113 版区域停产，渠道流通多为 114 全新或测好二手，要求附带静态测试报告（模拟输出校准+继电器吸合测试）。
