描述
产品详情

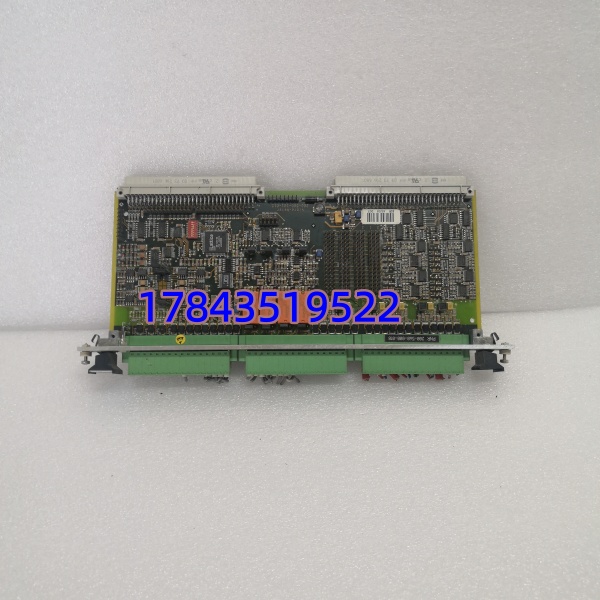

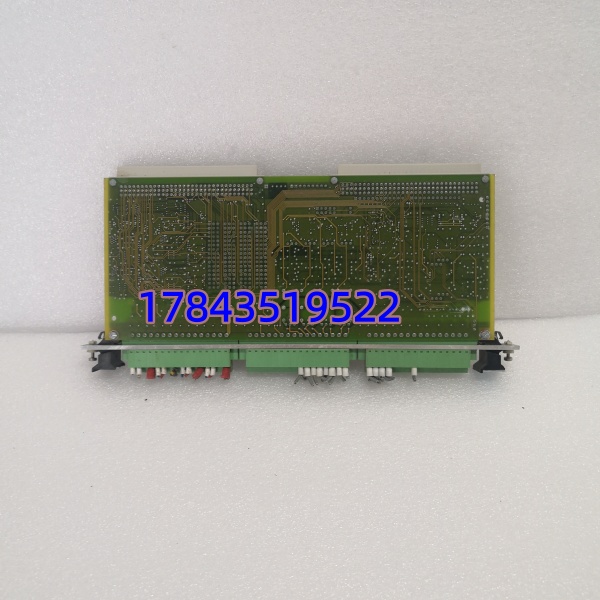

· 型号：VM600 IOC4T（部件号 200-560-000-018 / 200-560-101-015 / 200-560-000-016 等同族）
· 品牌：Vibro-Meter（Meggitt Sensing Systems，现属Safran）
· 系列：VM600 机械保护系统（Machinery Protection System, MPS）
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Vibro-Meter / Meggitt Sensing Systems |
| 模块名称 | VM600 IOC4T Input/Output Interface Card |
| 部件号(PN) | 200-560-000-018、200-560-101-015、200-560-000-016、200-560-000-111（同族变体） |
| 配对模块 | 须与 VM600 MPC4 或 MPC4SIL 机械保护卡组成前后卡对使用 |
| 动态信号输入 | 4路独立通道，接收 MPC4 处理后的动态振动信号（可缓冲原始信号经BNC引出） |
| 转速/相位输入 | 2路独立转速计(Tacho)通道，支持电涡流/磁阻探头/TTL，分频比1~255可设 |
| 模拟量输出 | 4路独立，每动态通道1路，跳线可选 0–10 V DC 或 4–20 mA（负载<325Ω@20mA），12位DAC |
| 报警继电器输出 | 4路软件可编程 SPDT 继电器，NO/NC 可选，额定 250 V AC / 5 A，1250 VA 分断容量 |
| 数字量开集输出 | 32路可编程开集极输出，跳线可选连接 RLC16 或 IRC4 扩展继电器卡 |
| 外部接线 | 48位螺钉端子排（屏蔽双绞线），支持 Sensor OK / Alarm / Danger / AR / DB / TM 端子 |
| 背板供电 | +5 V DC（≈1.5 W）+ ±12 V DC（≈0.7 W），由 VM600 ABE04x/ABE056 机架电源提供 |
| 通信接口 | Industry Pack (IP) 接口与 MPC4 背板通信，不支持独立现场总线 |
| 安装方式 | VM600 机架后部插槽，与对应 MPC4 一对一配对，支持热插拔（live insertion/removal） |
| 工作温度 | -25℃ ~ +65℃（IEC 60068-2），存储 -40℃ ~ +85℃ |
| EMC/认证 | CE、符合 EMC Directive 2014/30/EU，设计满足 API 670 旋转机械监测要求 |
| 物理尺寸/重量 | 6U高(262mm)×20.1mm宽×125mm深，约 0.25 kg |
产品介绍
IOC4T 不是独立运行的控制器，它卡在 ABE04x 机架里永远跟一块 MPC4 绑定——某个项目里碰到过新人单独买IOC4T想当信号调理用，插上背板根本不认。它的本职是把 MPC4 算好的轴振/瓦振/相位数据变成 DCS 要的 4-20mA 或干接点报警，同时反向给现场电涡流探头供恒流源并把原始动态波形缓冲出来供便携式分析仪抓波形。板载4个可软件绑定的报警继电器让你可以绕过 DCS 直接做就地跳闸连锁，这在 API 670要求的”危险停机”回路里很实用。
采购决策上就两点：一是它只跟 卡对配套，确认你柜内是 架构而非 Bently Nevada 3500 再下单；二是 IOC4T 各 PN（000-016/018/101-015/000-111）物理接口完全一致，内部跳线差异主要影响批次配置，现场互换通常不用改线也不用重组态——当然稳妥做法是备份 Configurator 工程文件，换新卡后 Verify 一下卡槽映射。
替换与升级建议
✅ 直接替换
- 同系列 IOC4T 不同 PN（200-560-000-016 / 000-018 / 101-015 / 000-111） — 物理尺寸、背板连接器、端子定义全相同，与现有机架 卡对即插即用。建议开机后进 Configurator → Slot Assignment 核对卡槽号一致，零工程改动，成本 = 单卡价，停机 <5 min（支持热插拔可在低负荷时在线更换）。
⚠️ 软件兼容（需改配置）
- — 不同 I/O 密度版本，插槽物理兼容但通道数不同，需重新分配 →IOC 映射并修改模拟量/继电器逻辑，改动约 1~2 h，不建议直接替。
- 早期 VM500 系列 I/O 卡 — 架构不同（VME vs IP背板），无法混插，需整体升级 VM500→ 机架，工程量大不推荐仅因单卡故障做此变更。
❌ 硬件不兼容
- Bently Nevada 3500 系列 I/O 模块（如 3500/22M 或 3500/42M）、AMS 6500、General Electric Bently 本特利竞品框架 — 背板总线、供电、端子排完全不通用，物理无法安装。
若无同 PN 全新库存可用其他 PN 直接代用（已验证现场案例），但务必核对机架型号为 ABE04x 或 ABE056。请以原厂手册及现柜内旧卡丝印为准。
