描述
产品详情

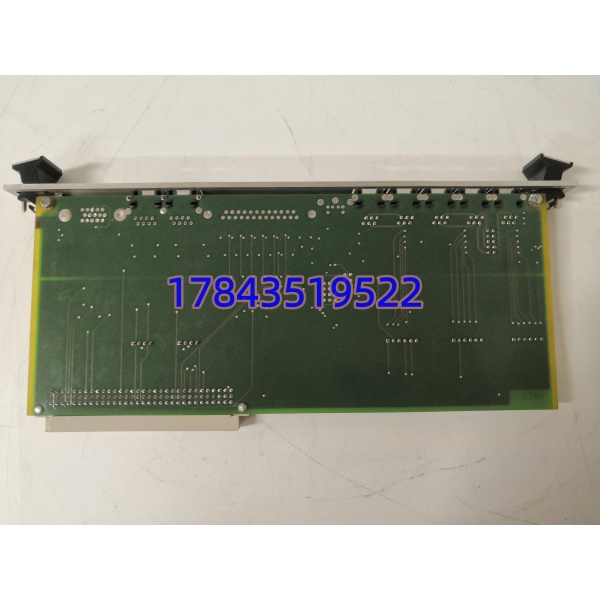

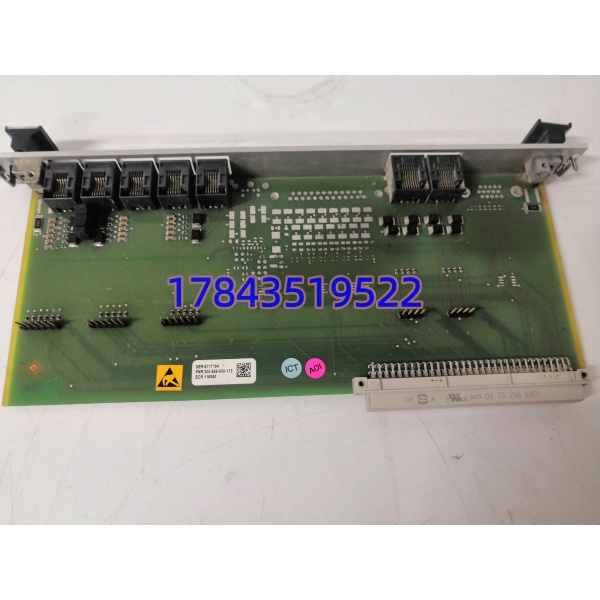

· 型号：200-566-000-112（IOCN，常标IOCN 200-566-000-112）
· 品牌：VIBRO-Meter（Meggitt Sensing Systems，原瑞士Vibro-meter，老资料写ABB/VIBROSYSTEM）
· 系列：VM600机械保护与状态监测系统（与CPUM机架控制器成对安装，也可配IOCR做冗余）
规格参数
- 产品全称：IOCN — I/O Communication Network Module（VM600通信接口卡）
- 订货号：200-566-000-112（200-566-000-1Hh为以太网冗余带漆涂层版，需核对手册）
- 配套主机：必须与CPUM（原版带屏）/CPUR/CPUR2机架控制器成对插VM600机架，IOCx管外部通信，CPUx管内务
- 背板接口：VM600专用CEX总线/机架背板，高速轮询所有监测卡（MPC4/APC/IMPC等）
- 以太网接口：2×10/100M RJ45（端口1主以太，端口2辅以太，支持冗余链路，单IP或双IP需核固件）
- 串行接口：1×DB9 RS-232（站管理/配置），额外A/B多滴RS-485（来自选装串口模块，做Modbus RTU多机架菊花链）
- 支持协议：Modbus TCP（上位机SCADA/DCS），Modbus RTU Slave（串口到PLC），部分固件支持PROFIBUS DP/PROFINET（需CPUR2/IOCR2，普通IOCN不带，需核对）
- 数据功能：实时聚合振幅/相位/频率/报警状态/事件日志，支持瞬态数据缓冲（防通信闪断丢包）
- 热插拔：支持，但前提是CPUM/IOCN成对且启用了自动重配置，单卡带电拔有风险，我现场只在冗余对卡时敢热换
- 供电方式：由VM600机架背板供24 VDC（18–32 VDC范围），典型功耗约5 W，不由外部端子单独供
- 工作温度：-20℃至+70℃（宽温工业级，带漆涂层版conformal coating耐盐雾/粉尘，海上平台常用）
- 安装形态：欧式卡Eurocard格式，插VM600标准19英寸机架槽位（通常槽位靠左，CPUM在IOCx左边或成对相邻）
- 指示灯：前面板Run（运行）、Error（故障）、Link/Act（以太活动），部分版带AR报警复位按钮
- 尺寸/重量：约160mm高×100mm宽×20mm深（Eurocard 3U），重量≈0.3–0.35 kg
产品介绍
这是机械保护系统的通信网关，不是通用PLC模块。插在机架里，跟CPUM机架控制器组对卡：CPUM跑内部逻辑、报警管理、背板轮询；IOCN专职把MPC4/APC采集的轴振、瓦振、轴位移打包成Modbus TCP扔给DCS（Honeywell/DeltaV/PCS7都吃）。老电厂和炼化厂汽轮机TSI系统十有八九是这套，上位机用VibroSight或自家SCADA读数据做预测性维护。
和通用串口/以太网关比，IOCN强在背板CEX总线带宽够大，能实时抓瞬态过冲（比如机组启停机穿越临界转速时的burst数据），普通Modbus网关扛不住这采样率。竞品是Bently Nevada 3500/22M框架接口，但VIBRO这套贵在Modbus TCP原生好配，不用买BN专有协议卡。坦白讲，Meggitt接手后原厂交货拉到半年起，现场全靠库存/翻新件顶着，新项目才考虑3500或本特利。
应用场景与行业案例
痛点切入：我在现场遇到过燃机机架IOCN卡以太口雷击浪涌，Link灯灭，Modbus TCP全断，DCS里轴振四点变坏质量，运行不敢升负荷。最要命是TSI保护还在机架内部跑（硬接线跳闸），但状态监测全盲，预测性维护废掉。这种卡挂了不直接跳机，但丢振动趋势等于盲飞，半夜叫你爬现场换备件。
典型场景：
- 火电/燃气轮机：汽轮机/发电机TSI系统，机架挂MPC4测轴振/瓦振，IOCN走Modbus TCP给Emerson DeltaV或Honeywell PKS，硬接线做跳闸，通信做趋势，非它不可因老厂TSI架构绑死VIBRO背板。
- 炼化压缩机：催化主风机/加氢循环机，高温高振环境-20~70℃宽温跑十年，IOCN冗余对卡热插拔换件不停保护，升Bently要改整个TSI柜和探头回路，停机窗口不给。
- 海上平台/风电：带漆涂层版IOCN抗盐雾，机架放齿轮箱机舱，IOCN通过光纤收发器连陆上SCADA，浪涌隔离设计扛变频器干扰。
- 冶金高炉鼓风机：高EMI环境，IOCN高电隔离防变频器谐波串进通信，串口RS-485菊花链多机架给AB ControlLogix读数据。
真实案例：沿海某燃气电厂2024年台风天，#3燃机机架IOC卡（200-566-000-112）以太口被附近避雷器放电感应浪涌打坏，Link灯不亮。当时正值早晚峰负荷，运行发现DCS振动趋势全灰但硬接线保护还在，不敢降负荷。我带测试好的二手IOCN赶到，先确认CPUM+IOCN是冗余对卡（原配置双IOCN热备），断电拔坏件（冗余模式下可热拔但我不赌），插新件，上电Run灯起，自动从CPUM同步配置，Link闪，DCS趋势回显。全程TSI内部保护没断，但通信盲了11分钟，要是单IOCN无冗余，换件必须停机架供电，保护全失，得申请调度停机——电厂兄弟后来说：这卡Meggitt交期26周，库房永远留两块测试过的二手。
常见问题解答 (FAQ)
- 是否支持热插拔？在CPUM/IOCN冗余对卡配置下支持热插拔，自动重配置会从CPUM同步参数，IOCx上电后约30秒Run。但单IOCN无冗余时，带电拔会断通信且可能让CPUM报IOCN故障，我建议机架断电再换。我在现场只在对卡冗余且确认自动重配置使能时才热换，否则全停。
- 停产了替代方案？Meggitt还在产但交期极长（20–30周），官方没直接引脚兼容替代品。实用是用同型号200-566-000-112测试件，注意区分后缀：000-112是标准以太冗余，000-1Hh是带漆涂层，海上/化工厂用带涂层。老系统可评估升CPUR2/IOCR2做冗余+PROFIBUS，但要改固件和DCS驱动，老线基本不动。
- 换IOC卡会丢报警/配置吗？IOCx本身不存主配置，CPUM/CPUR存机架逻辑和报警限值，IOCN只缓存通信映射。换件后自动从CPUx同步，只要CPUx没丢电（机架背板24V供着），新IOCN上电Run后配置回来。避坑：换前确认CPUM LED正常，别顺手拔了CPUx，那才真清配置。
- 成色与防伪怎么看？全新原厂封很少，多是老库存（查生产周戳，需核原厂标签字体）、翻新或拆机测试。看欧式卡金手指有无多次插拔划痕，以太口RJ45簧片有没有氧化发黑，涂层版看 conformal coating均匀度。防伪靠原厂SN在Meggitt系统查不到当第三方，买带24小时上机架试运行保通信不丢包的渠道。
