产品详情

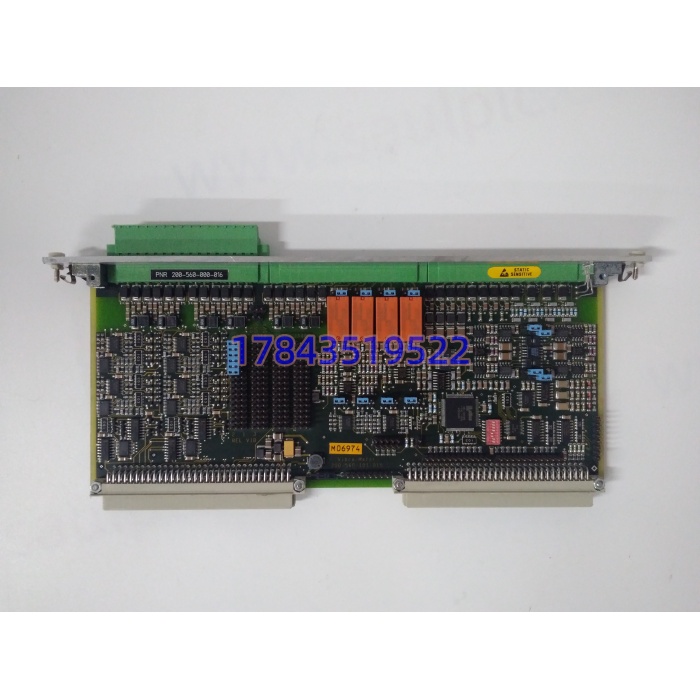

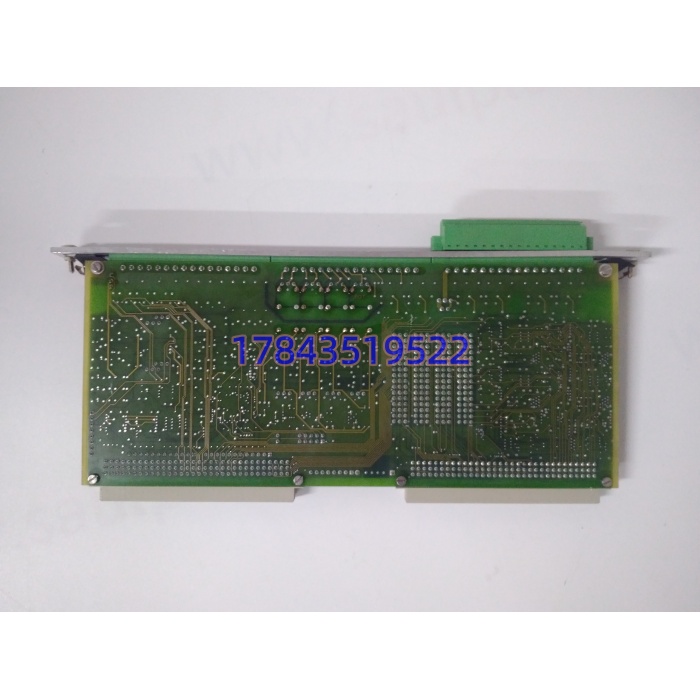

· 型号：200-560-000-016（200-560-101-015）
· 品牌：Vibro-Meter（Meggitt）
· 系列：VM600 MPS（Mechanical Protection System）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 板卡定位 | IOC4T 输入/输出接口卡，VM600 机架专用，位于现场传感器与 MPC4 处理卡之间 |
| 型号关系 | 200-560-000-016 = IOC4T 基型；200-560-101-015 = 同板硬件/配置修订（如传感器电源极性、终端电阻、固件 EEPROM 基线），备件优先买同 016+015 对 |
| 通道数 | 4 路动态信号输入（加速度/速度/位移，差分输入）+ 2 路转速/Keyphasor 输入 |
| 传感器接口 | 支持 Vibro-Meter 8000 系涡流、3300 兼容 Proximitor、磁电式速度探头、IEPE 加速度计（依跳线供 -24V/+24V 或恒流） |
| 信号预处理 | 传感器电源稳压、缓冲放大、抗混叠、差分转单端送背板；无 ADC（ADC 在 MPC4 上） |

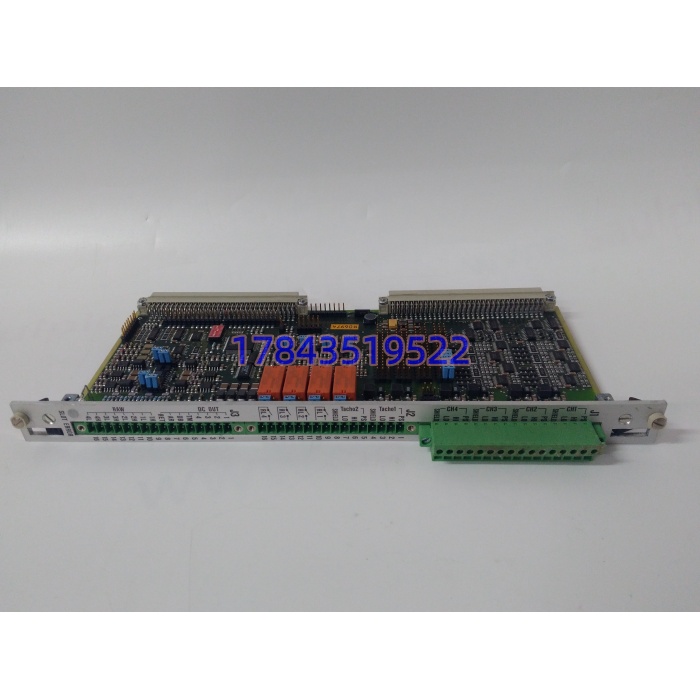

| 端子 | 48 针螺丝端子排（前端接线），背板金手指对 VM600 机架槽 |
| 背板通讯 | VM600 内部并行/串行链，IOC4T 不独立通讯，数据经 MPC4 上 VibroSight 或 Modbus/以太网网关 |
| 供电 | 机架背板送逻辑电 + 传感器激励电源（典型 -24V DC 或 +24V DC，跳线选），总线电流约 500mA |
| 指示 | 前面板 OK（电源/自检）、COMM（背板链）、每通道 Activity 依版本 |
| 安装 | VM600 机架专用 I/O 槽（如 VM600 Mk2 机架），非 35mm DIN 导轨，非 3500 机架 |
| 尺寸重量 | 约 130×130×70 mm（渠道标），0.8–1.0 kg |
| 工作温度 | 0–65℃（控制室档），部分资料标 -25–70℃，存储 -40–+85℃ |
| 环境 | 5–95% RH 非凝露，机架内 IP20；前端端子盒若独立安装可 IP67（依安装方式） |
| 冗余 | 系统级可配双 MPC4 热备，IOC4T 本身单卡设计；换卡需停机或借槽位维护 |
| 认证 | 随 整体认证（API 670 参考），单卡无独立 SIL 证书 |
| 同系件 | MPC4（4 动态+2 转速处理卡）、IRC4（继电器逻辑卡）、XMV16+XIO16T（状态监测）、200-560-000-016 压降适配器 |
| 生命周期 | 平台 Meggitt 仍维护但 IOC4T 老修订归 Legacy；新项目推 Mk2 XIO16T 等，老 200-560-000-016 原厂停订，流通以拆机/库存为主 |
| 常见误标 | “Bently 3500/42M 替件””ABB DSQC 控制器””24V 8 继电器输出””Modbus RTU 从站””PMC 槽卡”均错；IOC4T 是 Vibro-Meter 专属前端，不进别家机架 |
产品介绍
200-560-000-016 是 柜里”传感器线和 MPC4 大脑之间的接线盒+预放”——现场涡流探头 4-20mA 或 -24V 供电的 8000 系探头线拧在 48 针端子上， 给探头供激励电、做缓冲隔离，把 4 路动态+2 路 Keyphasor 差分信号送背板给 ， 里才跑 24 位 ADC、报警定值、2oo3 表决、继电器输出。它和 Bently 3500/42M 定位类似但不互通：3500/42M 是 Bently 自家卡，插 3500 机架； 插 机架，两家机柜、背板、软件（VibroSight vs System 1）全不同。200-560-101-015 是 016 本的修订尾标，主要改传感器电源极性选择和终端匹配，备件混修订可能导致老工程里某路探头供电反极性——不炸但那路信号全零。
坦白讲，这卡渠道污染典型： 把它写成”8AI ±10V 控制器”、 写成”4TC 温控”、 写成”Bently 3500 备件”——根因是二级商把 Vibro-Meter、Bently、ABB 10 系参数互抄。现场判定唯一准绳：，三者齐备就是它。我在汽机 TSI 备件库见过单写”200-560-000-016 TSI 卡”发来一颗 Bently 3500/42M，电工拿它往 机架插，物理连接器反了插不进。买件必须写全”Vibro-Meter 200-560-000-016 / 200-560-101-015 “。
应用场景与行业案例
退化表现：某路传感器供电稳压管漂移导致探头灵敏度掉（振动值读数偏 30% 不报故障）、48 针端子簧片疲劳接触电阻大（振动信号低频截止点飘）、背板金手指氧化导致 偶报” 通讯丢失”、或 Keyphasor 通道 2 转速脉冲沿变缓（相位分析误差）。最隐蔽的是”缓冲输出级运放温漂”——白天读数准、凌晨柜温低时零点偏 2%，趋势分析里被当成机组慢变化。
- 火电汽机 TSI： 架下挂多块 ，4 路动态接 #1-#4 瓦轴振（8000 系涡流）、2 路转速接 Keyphasor，送 做轴振报警+跳闸，VibroSight 上趋势。
- 燃机动力透平监测： 采加速度+速度+位移， 配 做燃机箱体振动保护，和 Bently 3500 在同期机组里各管一摊（业主偏好分供应商）。
- 压缩机组状态监测：离心压缩机 4 路动态+1 路 Keyphasor 进 ，XMV16 状态监测卡并行采集做频谱，+ 只管保护。
- 水电发电机轴承： 采推力瓦温度（经变送 4-20mA 进动态通道模拟量模式）+ 摆度涡流， 做发电机机械保护。
- ：原 200-560-000-016 留作冷备，新架用 XIO16T， 信号映射平移，VibroSight 工程不改。
真实案例：2023 年沿江某 300MW 机组， 架 Slot 3 的 200-560-000-016（配套 101-015）第 2 动态通道轴振读数白天 28μm 夜间 41μm，但 Bently 便携式测振仪比对现场值稳定在 27μm。拆 发现该通道传感器供电稳压块（供 8000 系探头 -24V）温漂，低温时输出电压从 -24.0V 跌到 -22.3V，探头灵敏度系数隐性偏掉。库存调同 200-560-000-016/101-015 拆机件，上 测试架带标准涡流探头校准台验 4 动态+2 转速线性，带电（ 置槽维护、拔旧插新、解维护）换上，昼夜读数差 <1μm。热工原话：”TSI 前端卡不跳闸不报警，坏起来就是轴振值跟着柜温走，预测性维护频谱里还以为机组真在慢变——一颗稳压块温漂，比 坏还阴。”
