描述
产品详情

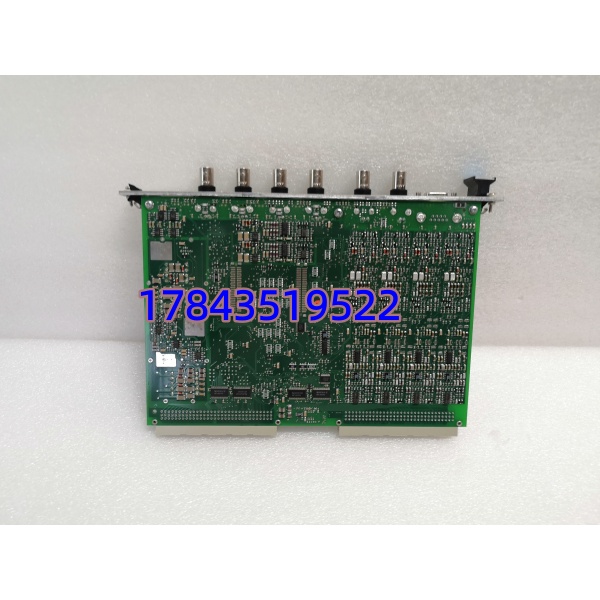

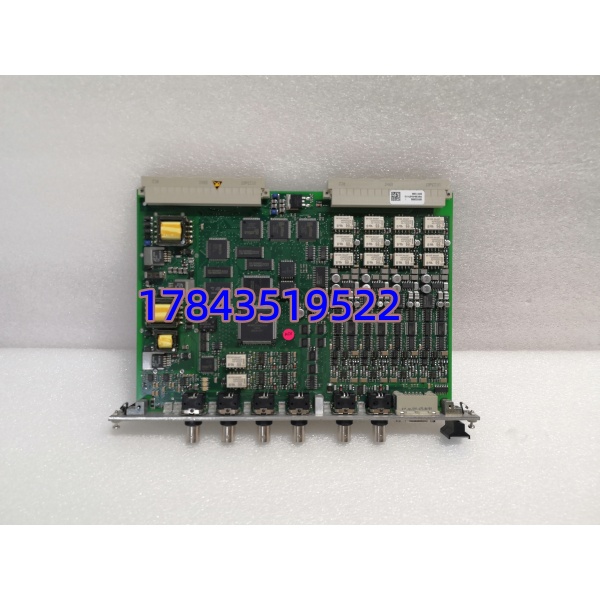

· 型号：200-510-071-113（MPC4 处理卡）+ 200-510-111-034（IOC4T I/O 接口卡）
· 品牌：Vibro-Meter（现 Meggitt Sensing Systems / AMETEK 旗下）
· 系列：VM600 机械保护系统（MPS）— Machinery Protection Card Pair
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品部件号 | 200-510-071-113（MPC4 前卡）+ 200-510-111-034（IOC4T 后卡/I/O 端子卡） |
| 适用系统 | Vibro-Meter VM600 机架（ABE040/042 等），需配 RPS6U 电源 |
| 产品类型 | 机械保护动态信号处理卡 + I/O 接口卡（须成对使用） |
| 动态输入通道 | 4 通道独立可编程，AC ±10V max / DC 0~±20V，共模 -50~+50V，输入阻抗 ≈200kΩ |
| 转速(Tach)通道 | 2 通道，支持电涡流/磁阻/TTL，频率范围 0.016Hz~50kHz |
| 传感器支持 | IEPE 加速度计、速度传感器、电涡流趋近探头（含前置器供电）、动态压力 |
| 信号处理 | 板载 16bit ADC + DSP，数字滤波(HP/LP/BP)、积分/微分、阶次跟踪(Order Tracking)、RMS/Peak/Pk-Pk |
| 报警功能 | 独立可编程 Alert(预警) & Danger(危险) 设定点，延时/迟滞/锁存可配，支持转速自适应报警倍率 |
| 模拟量输出 | 每通道 0–10V 或 4–20mA（通过 IOC4T 后卡输出），缓冲”Raw”信号 BNC 前面板可取 |
| 继电器输出 | 由 IOC4T 提供 4×Form C 可编程继电器（或通过 RLC16/IRC4 扩展），触点 250V AC / 2A |
| 通信/诊断 | VM600 背板总线、前面板 RS-232（独立配置无需 CPUM）、7×LED 状态指示(OK/FAULT/CH Alarm) |
| 认证标准 | 符合 API 670（振动监测保护系统），部分版本 SIL 1/SIL 2（MPC4SIL 型号），CE/UL/cUL |
| 供电与功耗 | 24V DC 由机架背板供给(RPS6U)，典型功耗 ≈8–12W(卡对) |
| 工作环境 | 运行 -25℃~+65℃，5%~90% RH 非凝露；存储 -40℃~+85℃ |
| 安装特性 | 6U 高(262mm)×20mm 宽×187mm 深，插入式前/后槽，支持热插拔(Hot-Swap) |
| 配套要求 | 必须与 IOC4T（200-510-111-034 或同代 xxx-111-xxx 系列）成对使用，不能单独运行 |
产品介绍
汽机跳闸前半小时振动突升却 TSI 没抓到——多半是老式模拟保护卡带宽不够或没做阶次跟踪，变速过程中漏掉了共振峰。VM600 MPC4 这块卡在石化厂烟气轮机上实测，能把升速穿越临界区的 1X/2X 分量用 DSP 阶次跟踪稳稳算出来，配合 IOC4T 后卡的缓冲 BNC 端子和本地继电器，哪怕 CPUM 通信断了也能独立完成跳闸保护（这才是 API 670 要求的”独立保护回路”逻辑，别被只当数采卡用）。
严格来说 200-510-071-113 是 MPC4 第三代编号，早期 200-510-040-021 / 041-021 也能插进同槽但固件组态文件后缀不同，VibroSight/MPSx 软件里要留意打开对应 .mpc 工程——某个燃机电厂项目里遇到过旧版工程直接导入新卡报警通道全部偏移，重加载模板解决。商业层面：欧产全新件原厂交期常 10–20 周，渠道库存一般 2–5 工作日发出；出货前做通电自检+LED 状态拍照留档，12 个月质保（非人为损坏包换），序列号可溯源 Meggitt 原厂 COC。提醒一句，这卡，单买前卡回来插不工作。
替换与升级建议
✅ 直接替换（同代同功能，组态文件兼容）
- 200-510-071-113（MPC4）+ 200-510-111-034（）→ 互为同编号备件，可 1:1 替换。
- 200-510-076-114（MPC4 新版号）+ 对应 → 功能等价，VibroSight 新版本直接认，旧工程通常无需改动（建议备份 .vib 工程）。
⚠️ 软件兼容（需关注固件/工程文件版本）
- 200-510-040-021 / 041-021（早期 ）→ 071-113：物理插槽兼容、背板总线兼容，但组态软件版本需 ≥MPSx v3.x；旧工程导入后建议核对报警设定点与模拟量标定系数（现场实测个别通道比例系数需重标定）。改动量约 0.5 人日。
- MPC4SIL（安全版，带 SIL 认证）→ 标准 (071-113)：硬件引脚兼容但 SIL 功能被降级，若原系统设计按 SIL 定级审核则不建议互换降配，会影响 HAZOP 报告。
❌ 硬件不兼容 / 不可替
- （ 提供现场接线、继电器、模拟量缓冲输出，二者是卡对 Card Pair 关系）。
- CMC16（状态监测卡）、IRC4/RLC16（纯继电器卡）。
- 若你机架是上一代 VM500 系列， 不兼容，需找 VM500 对应 AMC 卡。
若原系统 停产无货，目前市场主要靠 071-113/076-114 全新或经测试翻新库存替代，无官方”新型号向下兼容”一说，请以 Meggitt 原厂 Compatibility Note为准。
