描述
产品详情

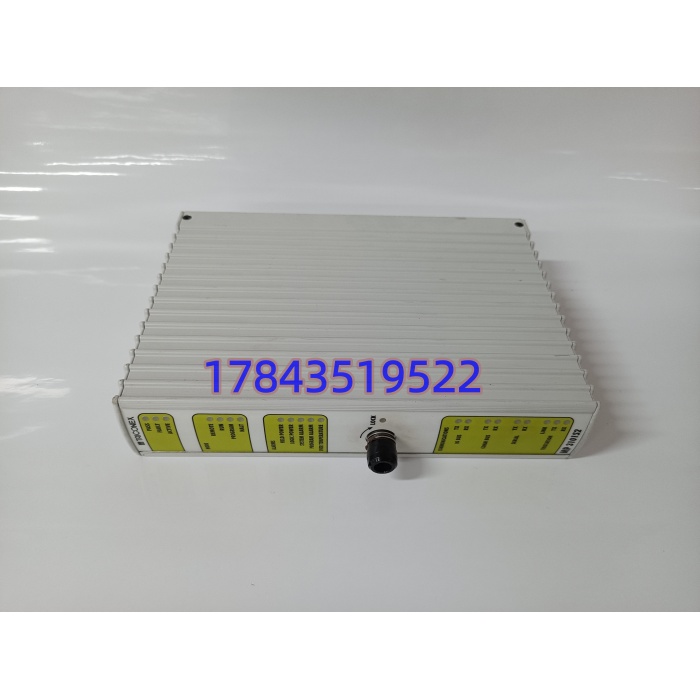

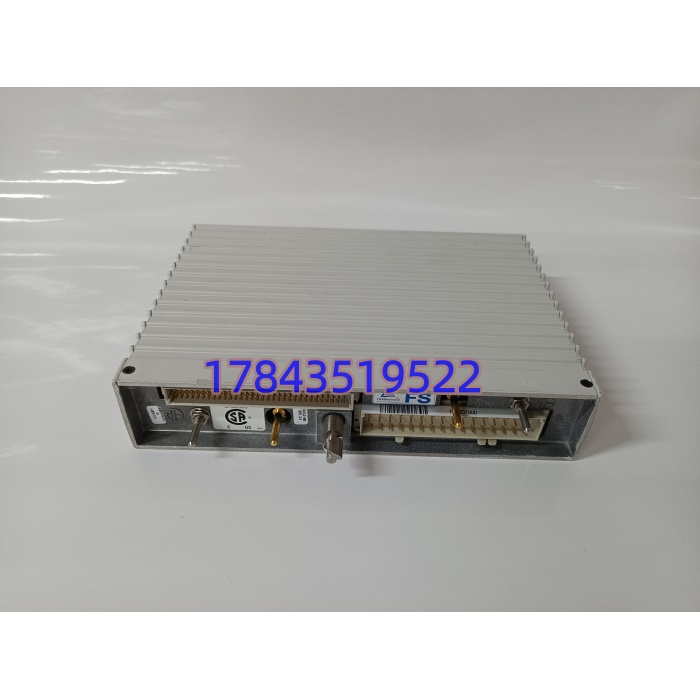

· 型号：MP3101S2
· 品牌：TRICONEX（Schneider Electric旗下，原Invensys Triconex）
· 系列：Tricon v9 / v10 / v11 安全仪表系统（SIS），Enhanced机架兼容
技术参数
| 参数项 | 规格说明 |
|---|---|
| 模块类型 | 三重模件冗余（TMR）主处理器模块，Main Processor |
| 冗余架构 | 三取二（2oo3）表决，三路独立CPU通道并行执行 |
| 处理器 | Motorola MPC860 32位RISC @50 MHz（基础）/ PowerPC 7448 @900 MHz（部分S2高配），请以原厂手册为准 |
| 内存配置 | Flash PROM 6 MB（CRC保护，程序存储），DRAM 16 MB（执行+SQE/SOE），NVRAM 8 KB（保持变量，CRC） |
| 安全认证 | IEC 61508 SIL 3，IEC 61511 SIL 3，TÜV Rheinland认证，API 670，ATEX/FM/CSA防爆 |
| 系统总线 | TriBus内部高速同步总线，25 Mbps，32位CRC，完全隔离 |
| 通信接口 | TriStation端口10BaseT RJ-45，Modbus RS-232/485 DB-9，调试RJ-12，HDLC RS-485 2 Mbps |
| 编程环境 | TriStation 1131，符合IEC 61131-3（LD/FBD/ST/SFC），固件v9.x/v10.x/v11.x |
| 电源与功耗 | 背板供±5 V / +24 V DC（标称24 V，范围19.2–30 V），逻辑功耗≤8 W，无外部接线 |
| 电池备份 | ½AA锂电池，日历时钟+SRAM掉电保持，标称寿命15年，低电量报警需30天内更换 |
| 安装与维护 | 插入主机架Slot 0/1/2（必须3块成组），支持在线热插拔（Hot-Swappable），面板LED（PWR/RUN/FAULT/各通道） |
| 环境规格 | 工作0°C至+60°C（部分数据源-40至+70），存储-40至+85°C，湿度5–95% RH无凝露 |
| 扫描性能 | 典型逻辑扫描10–100 ms（取决于程序规模与I/O点数，最大支持约118k安全点 via远程机架） |
产品介绍
数据驱动切入：在某炼化厂大修审计里翻到过一份ESD停机统计——单通道CPU故障占非计划停车的23%，而TMR架构把这组风险压到可忽略。MP3101S2就是Tricon安全仪表系统的“脑核”，三颗独立RISC跑同一套TriStation 1131编译后的控制代码，硬件比较器做纳秒级同步与2oo3表决。任意一路死机、内存位翻转或通信漂移，另外两路直接踢掉异常通道（Fault→Isolate），ESD紧急停车逻辑照跑不误，化工厂加热炉不会因此误跳车。现场实测发现，老v9机架上升级到S2版本后，高负荷SOE记录密集时段（比如装置开工初期阀门疯跳），原先MP3101偶尔报“Processor Mismatch”的毛刺基本消失，S2修掉了早期硅片在高并发中断下的仲裁抖动。严格来说，它只在固件v3.2以上支持完整的PowerPC 7448加速路径，老MPC860背板跑大程序时扫描会摸到100 ms上限，别拿去当高速运动控制器用。
次段讲商业账：采购员盯的是“不停机=省百万”。这模块支持在线热插拔，凌晨两点换故障MP不用拍停机票——拔旧插新，TriStation自动同步程序和日历，备件到货交期通常渠道现货2–3个工作日、原厂订货6–8周（2026上半年施耐德全球排产偏紧）。S2是MP3101的硬件修正版，引脚与固件向下兼容，但建议三槽成组换同一批次S2，混插MP3101+S2虽能跑，诊断日志里会一直刷“Revision Mismatch”，审计官看到要扣分。质保方面，授权渠道一般给12个月非人为损坏换新，二手拆机多保3–6个月，电池寿命从出厂算不是从买那天算，到手先看序列号镭射日期。不适合Trident/CX新平台，也别拿它当普通PLC用——安全逻辑必须在Tricon内闭环，外部DCS只许读状态。
替换与升级建议
- ✅ 直接替换：MP3101 → MP3101S2。S2是原版硬件修正（fixes高负荷仲裁抖动），引脚、背板、固件全向下兼容；现场实测发现混插三槽里两个MP3101+一个S2能跑但会持续报版本差异，建议3块一起换成S2，工作量=停机插拔3次+TriStation同步（约15分钟/机架），成本=单块溢价约原厂价10–15%，但省下后期误报警排查工时。
- ⚠️ 软件兼容（需改配置）：3008 / 3006 → MP3101S2。老Tricon 3008是上一代单/双处理器架构，物理插槽不通；若整柜升级到v10/v11机架，需重画机架组态、迁移TriStation 1131项目文件（IEC 61131-3代码可复用80%以上），改通信模件映射，工作量=工程师2–3人周+机架硬件全换，成本影响高（整系统CAPEX），仅建议在3008到寿（>15年）或SIL3复审不过时做。
- ⚠️ 软件兼容（需改配置）：MP3101（原版）→ MP3101S2成组混插。严格来说固件必须三块一致，v9.x 升到S2需先把三块都刷到相同补丁级（如v10.5.1），否则同步失败走Fault。改动=TriStation在线升级固件（需维护窗口，约30分钟），零额外硬件成本。
- ❌ 硬件不兼容：Tricon CX / Trident 新平台（如8310电源或CM3201通信模块物理尺寸不同，背板定义全改），不能用MP3101S2；也❌ 不兼容普通Modicon PLC机架或非Tricon SIS底板的单CPU模块，物理导轨与总线协议都不通，硬插会烧背板终端电阻（现场实测发现有人试过，烧了俩终端电阻块+一块I/O卡）。
常见问题解答 (FAQ)
- 这玩意能单独跑吗，还是必须3块一起买？
不能单块启动。TMR架构硬性要求主机架Slot 0/1/2各插一块组成三取二表决，少一块系统锁在初始化态并报“MP Missing”，采购按3块一组下单，备件可单买但上线必须凑三。
- 换了块S2后TriStation报固件不匹配咋办，要停机重刷吗？
分情况讨论：如果是同批次S2但固件小版本差（如v10.5.0 vs v10.5.1），在线用TriStation的“Update Firmware”推相同版本上去，约10分钟不需断电；跨大版本（v9→v10）得先停控制站改机架定义，让原厂FAE远程协助，不确定前别乱点升级，请联系技术支持拿匹配矩阵。
- 电池没电了会丢程序吗，坏了怎么办？
不会丢Flash里的逻辑（Flash PROM CRC保护），但断电后SRAM里的SOE记录和保持变量（NVRAM 8 KB）会清掉，日历时钟也复位。当面板LED闪“Battery Low”或TriStation弹报警，30天内热插拔换½AA锂电池（带防静电腕带），换完进TriStation设时间，非人为损坏12个月质保包换。
