描述
产品详情

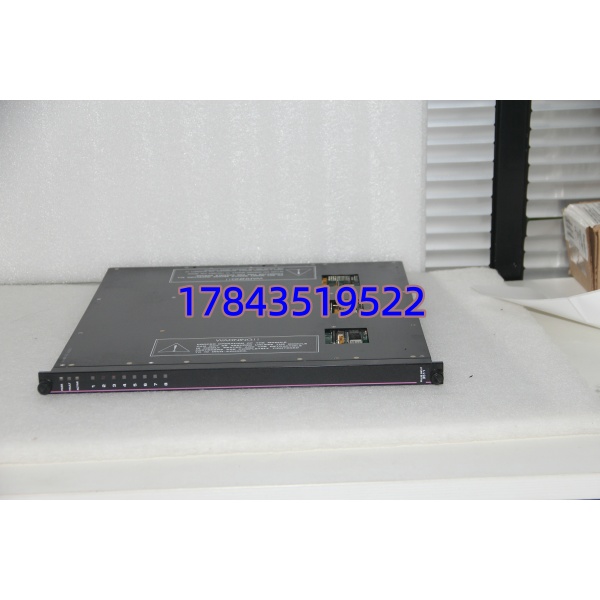

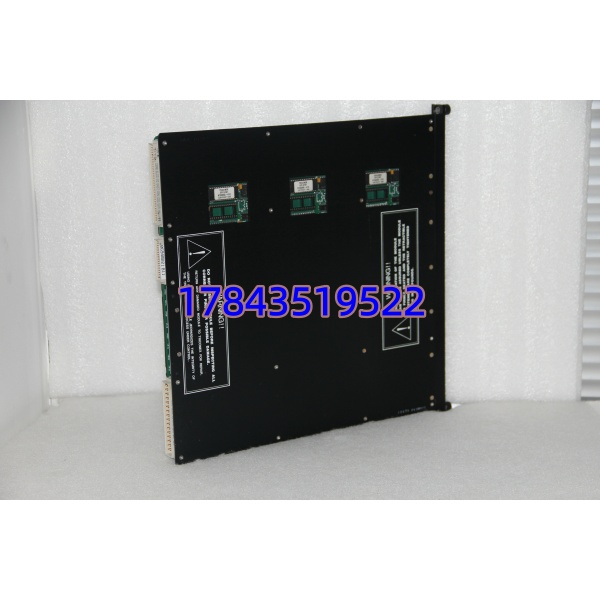

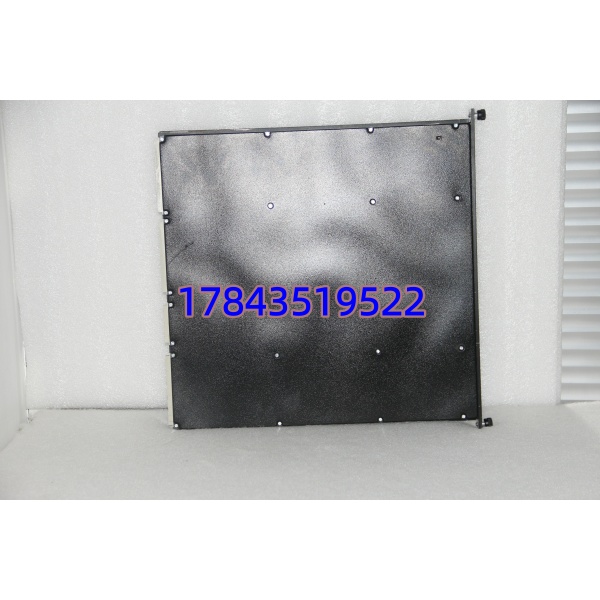

· 型号：3511（完整参考 3511-4100-010，依 Rev 后缀）
· 品牌：Triconex / Schneider Electric
· 系列：Tricon v9 / v10 SIS — Pulse Input Module (PI, 8 Channel)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| Triconex 型号 | 3511（完整如 3511-4100-010 / -4200-xxx 依 Rev） | PCB 边白字 + 条码 |
| 制造商 | Triconex → Schneider Electric (Tricon Safety) | 美国产典型 |
| 适用系统 | Tricon v9、v10 I/O 机架(如 8110 主机架 + 8310 扩展) | 不兼容 Trident/CX 新平台插槽直替 |
| 模块类型 | TMR Triple Modular Redundant — Pulse / Speed Input (PI) | 占 1 I/O 槽 |
| 输入通道 | 8 ch 差分(A+/A-, B+/B-, Z+/Z-) 或单端脉冲 | 与磁阻探头(MPU)直连 |
| 输入信号 | 正弦波(来自 Varley/Magnetic Pickup)、方波(TTL/HTL)、脉冲 | 典型 MPU 50–5000 Hz 运行范围 |
| 频率范围 | 20 Hz – 20 kHz（部分 D/S 标 0–10kHz 有效测量窗） | 分辨率 0.01% @1kHz |
| 测量精度 | ±0.01% FS（典型 @1–20kHz） | 以官方 Datasheet 为准 |
| A/D / 计数 | 16 bit 时间戳计数，1 µs 分辨率 | TMR 三通道表决 |
| 输入阻抗 | > 8 kΩ（典型 20 kΩ diff） | — |
| 共模电压 | -100 VDC ～ +100 VDC（峰峰值） | — |
| 正常信号范围 | 1.5 Vpp – 200 Vpp（正弦） | — |
| 过压保护 | ±150 VDC continuous on any input pin | — |
| 隔离 | Field–Backplane 1500 V AC (optocoupler/TX isolating) | IEC 61508 SIL 3 ref |
| 背板供电 | +5 VDC (logic) + 24 VDC (sensor excite 部分配置) from Tricon 机架 | 典型 < 5 W |
| LED 指示 | PASS（绿）、FAULT（红）、ACTIVE（黄—TMR voted OK） | 面板丝印 |
| 热插拔 | 支持（在线插拔不影响其余模块运行） | — |
| 安装位置 | Tricon I/O 机箱任意 I/O 槽（避开 CPU/NIM 专用槽） | — |
| 工作温度 | 0 ～ +60℃（柜内 IEC 61131-2，部分批次 -40 起） | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | — |
| 尺寸 (约) | 298 × 102 × 19.7 mm（Tricon 单槽宽） | — |
| 重量 | ≈0.6 kg | — |
| 生命周期状态 | Obsolete / EOL（Tricon v9/v10 Legacy，新件靠 NOS + Certified Refurb） | 建议确认现货 |
| 认证 | IEC 61508 SIL 3 / TÜV AK6 / FM / CSA / CE | — |
| 参考手册 | Triconex v9/v10 I/O Reference 844-1001；3501-3515 PI Module Manual | — |
产品介绍
某乙烯装置汽机保护——运行第 16 年 Tricon 偶报 “PI Ch.2 Drift Warning”，无跳车但隐患大。拆 3511 发现一路 A 相输入电容漏电致高频计数微漂，TMR 两通道仍可表决但未 Mask Warning。换 NOS 3511 后告警清。(严格来说 3511 完整件号(3511-xxxx-xxx) 及 Rev 须与机架内其它 I/O 模块 Firmware 主版本兼容——v9 机架配 v9 版 3511、v10 机架配 v10 版，混插可能 I/O Mismatch；此外磁阻探头(MPU) 引线超 15m 建议在探头端或柜内加 120Ω 终端电阻防高频反射计数错，这是现场最常见”转速显值跳”的非模块故障。)
3511 是 Tricon SIS 做汽轮机/大型压缩机超速保护(OPS)与转速监测的专用脉冲输入卡——三取二表决单通道失效不跳车但第二块再坏或忽略首告警会触发安全动作。从供应链看已官方 EOL，原厂无新件，高停机敏感 A 类 SIS 备件：建议每台 Tricon 机架按 1:1 备 1 件同 Rev 冷备件(Buffer Stock)，多套同版 Tricon 可建共享池。我们出货 NOS 核对完整件号+Rev 标签，翻新品在 Tricon 测试机架加旋转编码器仿真 A/B/Z 信号验证 ×4 正交计数、Z-相锁存、超速预设比较附 TriStation 截图。
替换与升级建议
✅ 直接替换
- 3511 ←→ 同完整件号及 Firmware Major Ver（v9↔v9 / v10↔v10）直接热插拔或断电更换——Tricon 自动重枚举，上电 PASS 绿 + ACTIVE 黄 = OK。不需改 Logic 但建议 TriStation → I/O Diagnostic 看各 Ch Status 正常。若旧标 3511-4100-010 新供 -4200-xxx 主版本同代通常可替但务必核对 I/O Compatibility Matrix，有疑发旧板标签我们确认。
- 3511E（Trident 新平台脉冲输入）物理插槽不兼容 v9/v10 机架——见下方。
⚠️ 软件兼容（需改配置／校验）
- v9 版 3511 插 v10 机架（或反之）可能报 “I/O Module Version Mismatch”——部分情况可借 TriStation “Update I/O Firmware” 若板 EEPROM 支持，但不建议混代。最佳实践买与故障件完全相同完整件号+FW Major Ver。
- 若原用 3503E(AI) 冒充转速采集 ——3503E 是模拟输入无法硬件计数，只能软采不适合 OPS，不属合法替 3511。
❌ 硬件不兼容
- Trident/CX 平台 3511E / 3711 系列脉冲输入 ——背板引脚、物理尺寸、TriBus 版本不同，不可插入 Tricon v9/v10 机架。整机 SIS 升级才考虑换平台。
- 3511 需配 MPU/Magnetic Pickup 及 T/C 端子块(如 8310 自带端子排或外配 TBxxx)——不随货含探头及电缆，旧柜拆下可复用。
- 其它 Tricon I/O（3503E DI / 3513 DO 等）不可替 PI 功能。
