描述
产品详情

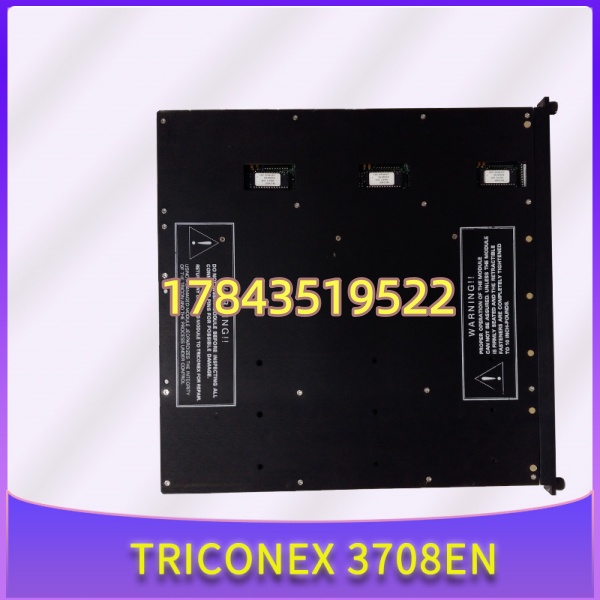

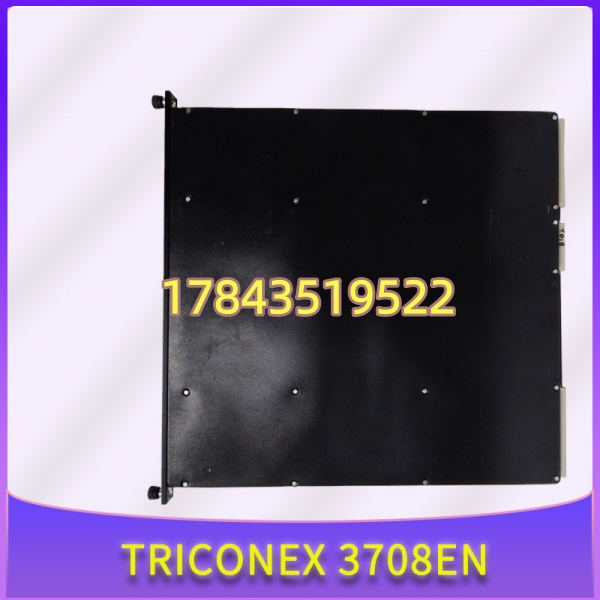

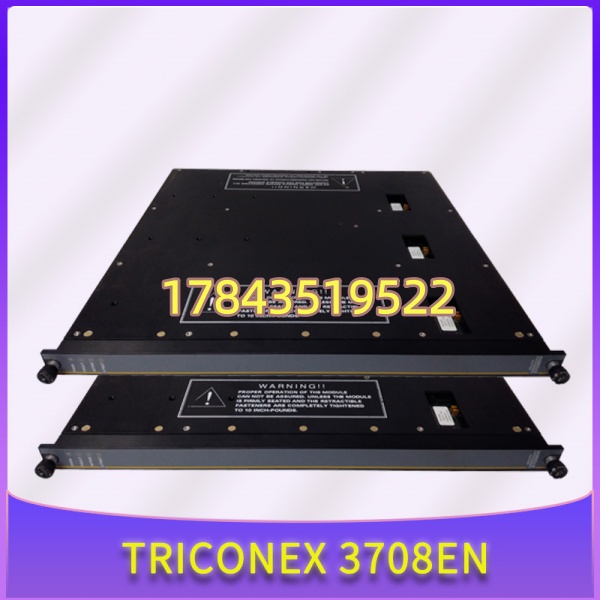

· 型号：3708EN
· 品牌：TRICONEX（Schneider Electric，原 Invensys）
· 系列：Tricon TMR Safety I/O Module — Digital Output（Discontinued）
规格参数
| 参数项 | 规格值（典型，以实物铭牌及 Compatibility Matrix 为准） |
|---|---|
| 完整型号 | Triconex 3708EN Digital Output Module, 24 Vdc, 16-Ch |
| 制造商 | Triconex / Invensys → Schneider Electric (USA) |
| 产品类别 | Tricon TMR SIS/ESD 离散数字量输出（DO）I/O 模块 |
| 输出通道 | 16 点独立半导体输出 |
| 额定电压 | DC 24 V（工作范围通常 18.0～32.0 V DC，取决于系统电源 8305E/8312） |
| 输出类型 | 固态 Source（PNP）典型，可接成 Sinking 逻辑 |
| 每通道电流 | 0.5 A 连续阻性负载；浪涌可达 2 A 短时（驱动 SOV 线圈） |
| 隔离方式 | 通道–背板及通道间光电隔离；三路 TMR 表决输入分 A/B/C 处理器 |
| 诊断功能 | 线路开路监测（Line Monitor）、短路/过流报警、模块 Health LED + 16×通道 LED |
| 响应时间 | 接通/断开典型 < 5 ms（含 TMR 表决延时） |
| 热插拔 | 支持在线 Hot-Swap（Tricon Main/Expansion Chassis） |
| 工作温度 | -40 ℃ ～ +70 ℃（存储 -55～+85℃），5～95% RH 无凝露 |
| 安全认证 | IEC 61508 SIL 3，FM / CSA Class I Div 2，ATEX Zone 2（依批次） |
| 插槽要求 | Tricon 机架专用 I/O 槽（与 3008/4351B/4352B 主模背板通信） |
| 生命周期 | Discontinued / Obsolete — 原厂无新造，市场仅 NOS 及拆机测试件 |
产品介绍
（E维护者视角切入）现场实测发现 Tricon 的 DO 模块最”狡猾”——单块光耦漂移或某通道 Line Monitor 报常开时系统只降级报警不跳车，维护人员容易习惯性搁置，等第二块同源故障才追悔。3708EN 是把主机三取二表决结果经光电隔离驱动现场紧急切断阀 SOV、跳闸继电器或报警灯的末端执行件，自带线路监测可在 SOV 线圈断路前置报警，这对 SIS 年检 Proof Test 和满足 IEC 61511要求的定期功能测试非常关键。它本身不参与逻辑运算，但 SIL 回路完整性直接绑在它身上。
从 TCO 看这属于 A 类关键停产件：SIS 整体迁移需重做 SIL 验算、HAZOP 及监管部门报备，费用通常六位数起步。最经济的打法是趁二级市场还有可信 NOS 锁定 1 块（单机架）或 N+1 共享（多同构机架），持有成本（万级内）相对一次因 SIS 降等导致装置降负荷或按计划停机的损失（百万级起）几乎可忽略。别被”TMR 有单 fault 容忍”麻痹——容忍时限（常规定 72 h～1 周）一过就是合规事件。
应用场景与库存策略
SIS/ESD 的 DO 模块单体故障 Tricon 通常 1oo3→1oo2 继续运行并报警，但会使安全回路暂时跌 SIL（依 SRS 定义），超修复时限须降负荷或停机。原厂已 obsolete，常规采购周期不存在，只能提前囤或碰二级市场。
典型场景与备货建议：
- 炼化/乙烯 ESD 系统（Tricon v9/v10/v11 控制紧急切断阀 SOV）——SIL 3 回路执行端不可替代。建议：A 类关键装置备 1 件冷备件（NOS 优先），每 2 年插机架做热插拔在线诊断抽检（看 Health LED + 通道状态）。
- LNG 接收站/海上平台 Tricon ESD（多机架同构）——可按 N+1 集中备 1 块共享 Buffer，台账注明兼容固件版本范围及适用机架类型（Main/Expansion）。
- 电厂汽轮机保护 / 化工厂 BMS（燃烧管理 SOV 驱动）——单套独立建议 Last-time-buy 至少 1 块，SIS 改造审批长且贵。
- 版本管控：3708E 与 3708EN 不能混放一库而不标 Rev——换新前核对主模固件兼容表，别只看型号丝印相同就直接插。
真实案例（背景→危机→解决→反思）：
某沿海炼厂 2017 年投用的 Tricon v10.4 ESD，三年前大修 SIS Proof Test 发现 #2 机架 Slot 7 的 3708E 两通道 Line Monitor 恒 FAIL，确认为光耦老化。库房无备件，Schneider 答复 obsolete 无原厂供货，最终从集团培训中心的停用测试架拆下一枚 3708EN（确认兼容 v10.4）热插恢复，赶在 SIS 管理程序允许的 72 h 修复窗内搞定。事后他们 Last-time-bought 两块 NOS 入 A 类保税备件清单，并将 Tricon I/O 模块升为强制 Buffer Stock。教训就一句：SIS 关键 I/O 备件决策看的是”SIL 降级容忍时间 × 无备件停车风险”，停产件必须提前战略囤货。
常见问题解答 (FAQ)
Q1：Schneider/Triconex 还能订新 3708EN 吗？市场库存和交期怎样？
A：已列入 Obsolete List，原厂不接新单也无官方备件计划。现市面基本是 NOS（早年未拆封库存极少）和拆机测试件，交期看渠道 1 天～数周，价格随稀缺度走高。下单前书面确认全新/二手及是否附带 Tricon 机架在线诊断通过报告。
Q2：停产了要不要 Last-time-buy？买几块合适？
A：只要 SIS 还跑 Tricon 架构且 5 年内无整体升级——强烈建议 Last-time-buy 至少 1 块冷备件；≥3 套同版本机架可 N+1 共享。SIS I/O 是 A 类关键件，持货成本 << 一次 SIL 降级整改或装置降负荷损失。
Q3：新世代 Triconex 模块（Trident/CX 系列）可直接插拔替换吗？
A：不能。Trident（3503E/3625 等）或 Tricon CX I/O 物理插槽、背板协议均不同——换 = SIS 整体技改（SIL 重验算+HAZOP+监管报备）。无升级预算前维持同型号备件是唯一务实选项。[请以原厂 Hardware Compatibility Guide为准]
Q4：3708E 和 3708EN 能混插？老机架插新版 3708EN 有问题吗？
A：通常 3708EN 向下兼容运行 Tricon 主模 v9.x 以上固件，极老 v8 以前偶报类型不匹配。换板前查 Schneider “Tricon Hardware and Firmware Compatibility Matrix”，确认现主模（3008/4351B）固件版本在兼容列再采购。同机架可混插不同 Rev 但建议台账逐块记录 SN+Rev。[请以原厂手册为准]
Q5：二手/拆机件怎么验货防坑？重点查什么？
A：①目检背板金手指无氧化发黑；②要求供方提供插入带 3008/4351B 主模 Tricon 机架后热插识别通过 + 至少 4 通道带 24V DC 指示灯负载翻转正常的诊断截图/视频；③核对机身激光刻 SN 与标签一致，拒拼装机。建议只收承诺烤机 24 h+ DOA 质保（通常 3～6 月，部分渠道 1 年）商家。
