描述
产品详情

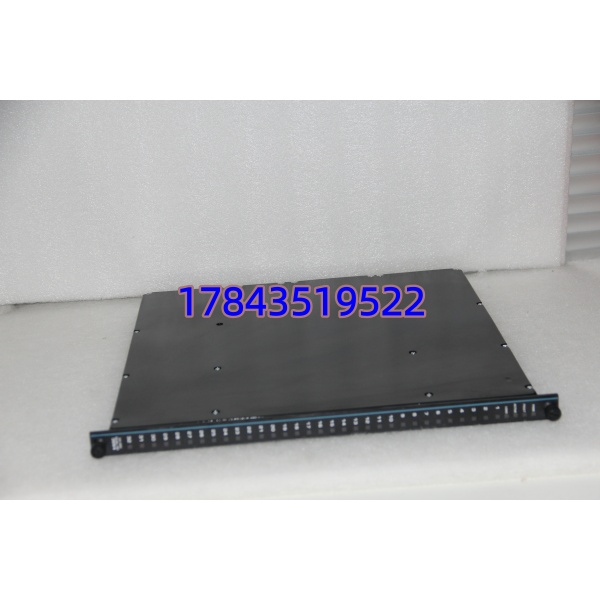

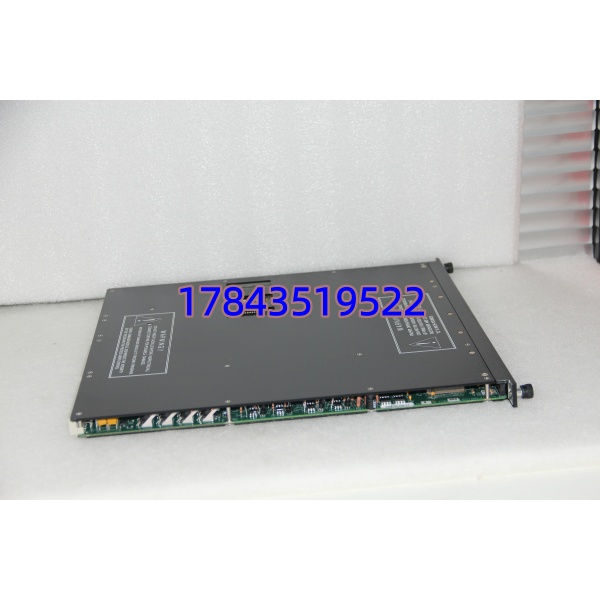

· 型号：3664（Triconex Digital Input Module，16-ch 24V DC）
· 品牌：TRICONEX（Schneider Electric，原 Invensys）
· 系列：Tricon TMR Safety System — DI Module（Discontinued / EOL）
规格参数
| 参数项 | 规格值（典型，以实物铭牌及 Tricon DI Module Datasheet 为准） |
|---|---|
| 完整型号 | TRICONEX 3664 Digital Input Module, 24 Vdc, 16-Channel |
| 制造商 | Triconex / Invensys → Schneider Electric (USA) |
| 产品类别 | Tricon TMR SIS/ESD — 离散数字量输入模块 |
| 输入通道数 | 16 点独立（每点经光电隔离至三路 Tricor 总线 A/B/C） |
| 额定输入电压 | 24 VDC（工作范围 18～42 VDC，可兼容 48VDC 依版本——确认现系统接线电压） |
| On-State 电压阈值 | ≥ 15 VDC（典型保证 ON，部分版 11V min @ 50℃） |
| Off-State 电压阈值 | ≤ 5 VDC（最大不保证 ON） |
| 典型输入电流 | @24VDC ≈ 7 mA/点（Ri ≈ 3.3 kΩ 输入阻抗） |
| 接线逻辑支持 | 干触点（Dry Contact）、NPN（Sinking）源、PNP（Sourcing）经外部电源——模块本身检测电流有无不供电源 |
| 隔离电压 | 通道↔逻辑侧 1500 Vrms（1 min），通道组间不隔离（共参考 COM） |
| 诊断功能 | 每通道线路监测（Open Wire Detect 对干触点需外置 1kΩ 检测电阻或 PNP 传感器供电），模块 Health LED + 每通道 Status LED |
| TriBus 接口 | 与 Tricon MP(3008) / Exp Chassis 背板通信，25 Mbps，CRC 保护 |
| 电源要求 | 由 Tricon 机架电源模块（8312 / 8112）背板供 ±15V/5V，模块自身功耗 ≈2.5W |
| 热插拔 | 支持在线更换（TMR 架构下单模块故障可热拔插新模块自动识别） |
| 安装方式 | Tricon Main/Expansion Chassis 专用 I/O 槽位（与 3708EN DO / 3805E AI 混插） |
| 工作温度 | -40 ～ +70℃（存储 -55～+85℃），5～95% RH 无凝露 |
| 认证 | IEC 61508 SIL 3，FM / CSA Class I Div 2，ATEX/IECEx Zone 2（依批次） |
| 生命周期 | Discontinued / Obsolete — Schneider 已 EOL，原厂无新造，市场仅 NOS 及拆机测试/翻新品 |
产品介绍
（E 维护者视角切入）现场实测发现 Tricon DI 模块最易被忽视的失效模式是”某几个通道偶发不识别闭合”——某海上平台 ESD 按钮测试时发现 #4 机架 Slot 5 的 3664 Ch 12 干触点闭合无响应，查下为输入滤波电容老化阈值漂移（极少见），热插替换后恢复。3664 是把现场 ESD 按钮、行程开关、压力开关、Trip 联锁干触点转成 Tricon 三取二表决数据的入口：三路独立光耦各送 MP A/B/C，硬件表决单点故障容忍（1oo3→1oo2 仍可运行并报警）。它不像 PLC DI 卡有上拉电阻供传感器电源——现场干触点回路需外供 24VDC 经触点回 COM 端（或 PNP 传感器供电 COM=+24V），模块只检测电流。与端子块（TB 16L 类——注意是 Tricon 专用 TB 非 ET200 系列）分离设计允许抽模块保留接线。
从 CRO 讲属 A 类 SIS I/O 关键件：Schneider 推 Trident/CX 新架构但整 SIS 迁移需 SIL 重验。对仍跑 Tricon v9/v10/v11 的装置建议趁有带烤机报告的 NOS Lock 按 DI 槽数保底 Last-time-buy 1 块冷备件（多相同 Tricon 机架可 N+1 共享 DI 备件池），持有成本（千百～数千元）对比一次因 ESD 按钮/联锁限位 DI 失效致保护拒动或 SIL 降级超时完全说得通。采购时要求供方做”插 Tricon 机架（有健康 MP 在线）→ 打 24V 入抽样通道 → LED 亮 → TriStation 读 Online Status OK + Channel Value = TRUE”。
替换与升级建议
✅ 直接替换
- 同完整 P/N 3664（含兼容 Rev / Firmware 兼容现 MP） — 断电拔旧（保留 TB 16L 端子块及现场线），插新模块，Tricon 框架自动重识别 I/O Slot，上电确认 OK LED 绿、抽样通道强制/短接 COM-入点 24V 看 Status LED 亮 + TriStation Online Value =1。不需重下组态（配置存机架 NVRAM）。唯一正确做法。[citations:5]
⚠️ 有条件替代（注意差异）
- 3664 不同 Rev（后缀 N/E/J/K/L） — 物理完全相同通常可混插，新模块 Firmware 需与现 MP(3008) Rev 兼容（同 3008 FAQ 说明）——若新 3664 Rev 高于现 MP FW 且 Edu 不兼容会报 Slot Type Mismatch，需升 MP FW 或找同 Rev 旧板。基本属直接替用范畴但建议采购时问现 MP Firmware Ver 要求供方配兼容 Rev。[请以 Tricon Compatibility Matrix 为准]
- 3623（120VAC DI）/ 3611（48VDC DI） — 物理可插同槽但电压等级不同不可替 24V 应用。
❌ 硬件不兼容
- Tricon DO 3708EN、3500/40M（Bently）、IC693MDL241（GE） — 不同系统不可替。3664 仅用于 Tricon Main/Expansion Chassis。
