描述
产品详情

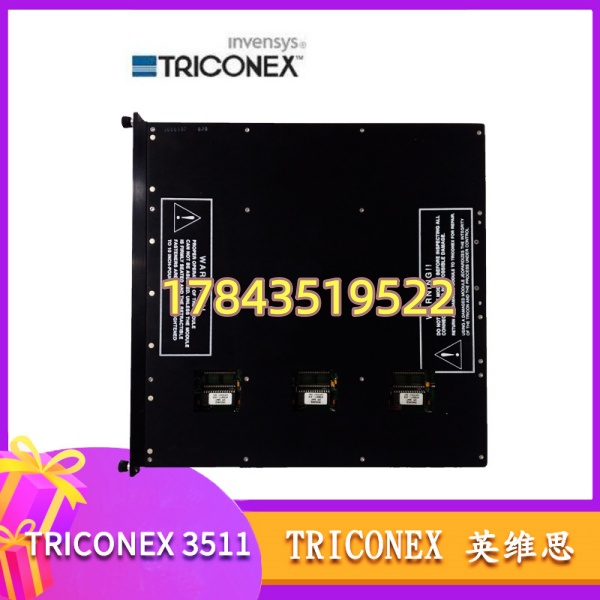

· 型号：3511（常见部件号 98402-61x，后缀因修订版不同）
· 品牌：Triconex / Schneider Electric（原 Invensys 英维思）
· 系列：Tricon E-Series — 24V DC Digital Input Module（SIS/ESD应用）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | Triconex 3511（E-Series 24V DC Digital Input Module） |
| 原厂部件号示例 | 98402-61、-01、-10 等（修订版不同后缀，请以标签为准） |
| 适用系统 | Tricon Tricon v9 / v10 / v11 SIS（Safety Instrumented System） |
| 模块类型 | TMR 三重模件冗余 24V DC 数字量输入（Discrete Input） |
| 输入通道数 | 16点（每点含三条独立输入电路，三取二表决） |
| 额定电压 | 标称 24 V DC，工作范围 18～30 V DC（典型 20～30V） |
| 输入类型 | 正逻辑（Sink/Source 可配），支持干接点及固态传感器 |
| 输入电流 | 典型 3～5 mA/通道（取决于现场接线形式） |
| 隔离方式 | 通道-通道及通道-逻辑光电隔离，隔离电压 ≥250 V AC |
| 诊断功能 | 开路检测、短路检测、电源故障监测、看门狗、三通道不一致报警 |
| 安全认证 | IEC 61508 SIL 3，ISA 84.00.01 SIL 3，TÜV AK6，CE/UL/CSA/FM |
| 背板电流消耗 | 最大约 800 mA @5V DC（由 Tricon 主/扩展机架电源经背板供给） |
| 响应时间 | ≤10 ms（典型） |
| 安装方式 | 插装入 Tricon 主机架或扩展机架任意通用 I/O 槽位 |
| 端子底座要求 | 须配专用端子板/底座，如 3501T（弹簧）、3501E（螺丝）或 3511T/3511E |
| 热插拔 | 支持在线热替换（更换前建议在 TriStation 设 Maintenance Mode） |
| 工作温度 | 0～+60℃（部分资料标-40～+70℃，柜内建议按 0～55℃ 保守选型） |
| 存储温度 | -40～+85℃ |
| 防护等级 | IP20（控制柜内安装），模块本体带 Conformal Coating 选项（后缀C） |
| 生命周期状态 | 已停产（Discontinued），原厂新件停供，市场以全新拆机(New Surplus)及测试翻新流通为主 |
产品介绍
在炼油厂重整装置的ESD机柜里亲手拔换过这块卡——当时一个通道报”三路表决不一致”，热插拔换完系统零扰动恢复，这就是Triconex 3511存在的意义：SIS系统的”感官末梢”绝不能成为单点失效源。(严格来说，它只在Tricon v9及以上机架被正确识别，老版Trident早期固件若未打补丁可能需确认兼容性，以原厂Release Note为准。)
它是Triconex E-Series家族里最常被忽视却又最不能断供的DI卡：16路24V DC开关量经三路独立光耦并行采样再做2oo3表决，既防现场线路短路导致误动也防模块内部故障导致拒动，SIL 3认证让它扛得住HAZOP审查。站在备件经理角度，真正的坑不是参数——是原厂EOL后新件绝版，你现在看到的全新原包基本是从退役线拆下来的Surplus。它的供应链价值就在于：趁还有渠道赶紧LTB（Last-time-buy），别等SIS年检发现DI卡故障却全网无货，那时停机整改的损失够买一柜子备件。
应用场景与库存策略
SIS/ESD系统不同于普通DCS——ESD卡件故障若引发误跳闸就是装置全线停车，若引发拒动就是安全事故。Tricon机架通常按TMR设计本身容单模块故障，但同型号模块耗尽且无冷备时，一次计划外更换就会变成重大隐患待整改项，尤其海上平台补货周期按周算。
- 炼化/乙烯 ESD紧急切断系统(ESD)及火气系统(F&G)——采集急停按钮、PSH/PSL压力开关、现场阀位反馈；非它不可因需SIL 3认证+TMR架构匹配现有机架；建议按A类关键件设安全库存 SS=1件/每套Tricon系统（多套可建共享池 N+1），真空封装存恒温柜，每2年做一次TriStation在线读ID校验。
- 海上油气平台/陆上终端 井口ESD及压缩机组保护——空间受限补货难；建议委托授权渠道商代管备件或自留1件，配套同型号端子底座（3501T/3511T）一并备。
- 化工/化肥 合成氨装置联锁保护——老Tricon v9/v10系统暂无整体升级计划；建议将3511列入停产预警LTB清单，至少囤1～2件（含配套底座），新版3503E Enhanced DI 不向下兼容旧机架，严禁混插替代。
- 电力 燃气轮机Mark VIe外置Tricon ESD保护回路——建议参照主机组A类备件定额，随年度大修审计库存有效性。
真实案例：东部某千万吨炼厂重整装置ESD系统（Tricon v10）一台3511在春季防雷测试后出现通道3持续开路报警，热备槽位已无空闲。库房登记有”备件”却是3503E（新版Enhanced DI），插进去机架直接报”Module Mismatch”—不兼容。原厂确认3511 EOL无法订新，紧急从三家渠道商调货，最终一块测好拆机件加急空运隔天到，溢价2.8倍。事后该厂把Tricon全系I/O卡（3511/3501/3601等）拉LTB清单，批准购入各型3件封存入库并同步更新SIS备件管理制度。教训一句话：SIS备件别只看型号长得像，Tricon老机架只认3511，3503E插不进去——买错等于没买。
常见问题解答 (FAQ)
Q1：3511现在还能订原厂新件吗？市面流通的是什么成色？
A1：施耐德已将其列入Discontinued，原厂不接受新单，全新原包基本绝迹。市场流通主要为全新拆机(New Surplus，从退役线未上电拆出)及经老化测试翻新品。采购须索要：①序列号/原标签实拍 ② TriStation读出版本及通道自诊断PASS截图 ③外观无腐蚀氧化。拒收无测试记录”仅外观检”件。
Q2：听说停产了，Last-time-buy买几件合适？
A2：只要你的Tricon v9/v10系统3年内不整体迁移到Tricon CX或Trident新平台，就必须LTB。建议按运行机架套数设共享池(N+1)，单套独立系统最少备1件（含配套端子底座3511T/3501T）。多套装置可集中建池降低呆滞，但需评估跨装置调用响应时间。
Q3：新款3503E或3513能直接替换3511吗？
A3：绝大多数旧机架不能。3503E(Enhanced DI)要求Tricon chassis v10.3+及对应固件支持，与3511物理插槽兼容但固件/配置不向下兼容，老v9/v10早期版本插上会报不匹配。(严格来说若你确认机架已升到v10.3+并在TriStation做过I/O重配置则可考虑，否则坚持买3511。) 两者不互通，买前务必核对机架固件版本。
Q4：3511要配什么端子底座？底座也要备吗？
A4：须配Triconex专用端子底座——常用3501T（弹簧压接，推荐）或3501E（螺丝端子），也有3511T/3511E对应版本。底座建议连同模块一起备，端子排老化（弹簧疲劳、腐蚀）也是现场故障源，只备模块不备底座等于埋坑。
Q5：支持热插拔吗？更换要注意什么？
A5：支持在线热插拔。操作前在TriStation中将对应槽位设为Maintenance Mode（或按厂内SOP确认相关联锁已旁路/装置处于安全状态），拔出旧模块插入新模块，系统自动重读ID并恢复表决。更换期间该模块所有DI点暂时不可用，相关SIF逻辑需评估是否需要旁路——严格按贵厂SIS Management System执行，别盲目热插。
