产品详情

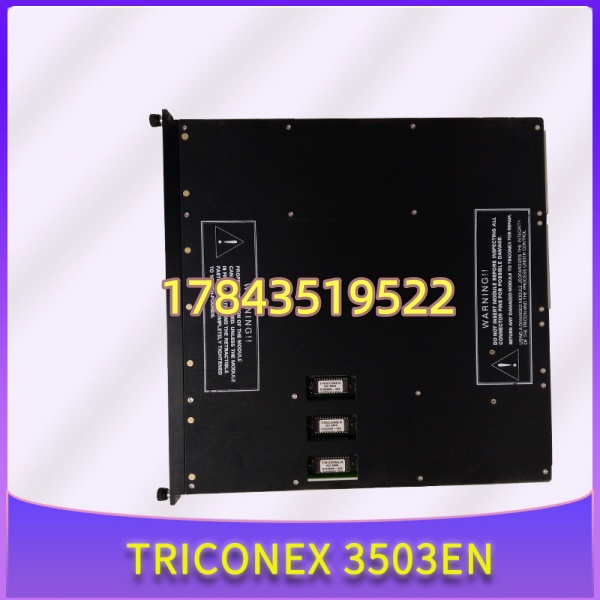

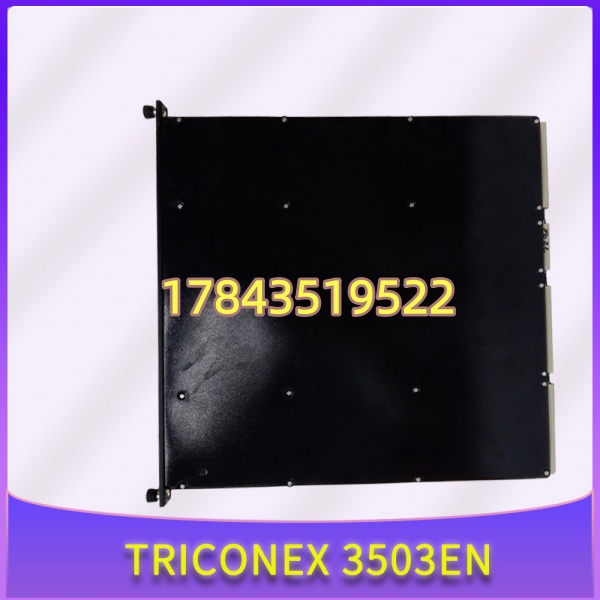

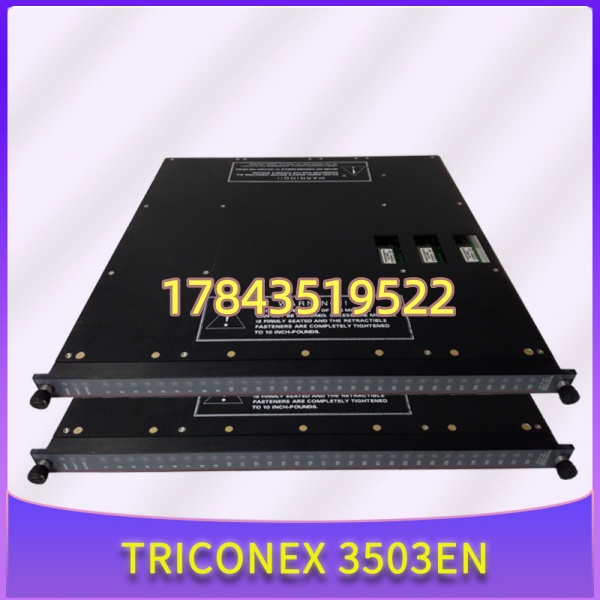

· 型号：3503EN（功能兼容3503E，EN为带增强诊断固件批次）
· 品牌：Triconex / Invensys（现属 Schneider Electric）
· 系列：Tricon Safety Instrumented System（SIS）I/O Module
规格参数
| 参数项 | 规格说明 | 备注 |
|---|---|---|
| 产品类型 | TMR 三重模块冗余数字量输入模块（DI） | 适用于ESD/SIS回路 |
| 型号 | 3503EN（等同于3503E增强版，N=New/Enhanced firmware） | 与3503E可混插互换，严格来说固件版本影响部分诊断显示 |
| 所属系统 | Tricon v9 / v10 / v11 机架（主架或扩展远程架） | 背板通信协议为Triconex专有 |
| 输入通道 | 32点数字输入，分为8组每组4通道，组内共地 | 支持干接点（无源）和湿接点（有源24VDC传感器） |
| 额定电压 | 标称 24 VDC，工作范围 20–42.5 VDC（也可接受47–63 Hz AC 24V） | 最大耐受42.5V AC/DC |
| 输入阻抗 | ≈ 5.4 kΩ（典型值） | — |
| 输入电流 | 约 6 mA/通道 @ 24 VDC | — |
| 隔离方式 | 通道组间及通道–背板间光电隔离 ≥1500 VDC | 防地环与浪涌 |
| 响应时间 | ≤ 10 ms（可软件配置数字滤波时间） | 信号延迟 < 0.5 ms 典型值 |
| 安全等级 | IEC 61508 SIL 3，TÜV certified | 符合API 670推荐用于机组保护 |
| 诊断功能 | 持续自诊断、断线/短路检测、通道故障LED指示 | 通过TriStation查看详细Fault Log |
| 热插拔 | 支持在线插拔更换（Hot-Swap），无需停系统 | 需先确认系统已识别模块在位再拔出 |
| 工作温度 | -40℃ ～ +70℃（-40℉～+158℉） | 存储 -55～+85℃ |
| 湿度 | 5%～95% RH，非冷凝 | — |
| 安装方式 | Tricon 标准 I/O 机架（如 8110/8300 系列槽位），35mm DIN导轨机箱 | — |
| 外形尺寸 | 约 101.6×146.05×28.58 mm（4.0″×5.75″×1.125″） | 重量≈0.23 kg |
| 编程/组态 | TriStation 1131 / Trident Configuration Software | 固件版本影响部分高级诊断 |
产品介绍
在某沿海炼化项目的年检里碰到过——Tricon机架报警”DI Module Fault”，3503EN的LED亮红但系统没跳车（感谢TMR），拆下来发现输入端光电耦合侧受潮漏电。换上新件后顺手查了施耐德官网，Tricon早期I/O如3503EN已逐步退出新品目录归入Legacy支持（部分区域仍可订库存余量），新机架更推3503EN2或新一代Trident I/O，但大量在役v9/v10系统还得靠它续命。
作为SIS里的”眼睛”，3503EN负责把现场急停按钮、液位开关节点、压力开关这些生死攸关的开关量送进2oo3表决——一路通道故障不会引发误停车，三路全坏才失联，这才是SIL 3的底气。从库存经理视角看，它不像模拟量AI那么娇贵，但海上平台或高湿环境电解槽区腐蚀率高，按A类件算建议每台机架留1块周转备件，别等Fault亮了才满世界找二手件（那时溢价能翻三倍）。
应用场景与库存策略
SIS的DI卡要是挂了，要么误触发ESD把装置扒停（产量损失每小时几十万），要么该停不停埋安全隐患——偏偏Triconex原厂交期曾一度拉到16周起步，等货期间只能祈祷另两路表决别再出问题。
- 炼化/乙烯装置紧急停车系统（ESD Level 1/2）——采集现场急停按钮、PSH/LSL压力开关联锁信号，非它不可因TMR表决逻辑与机架绑定；建议按机架槽位数每6～8个同型槽备1块冷备件（Buffer Stock），并记录模块序列号与所在槽位对应表。
- 海上平台/ LNG接收站火气系统（F&G）DI采集——盐雾高湿腐蚀率偏高；建议向信誉渠道采购New Surplus（全新库存余料）而非不明拆机件，或签VMI寄售。
- 电厂锅炉保护/汽机ETS数字量输入——通常要求SIL 3认证；若机架已升级Trident可评估向3503EN2迁移，旧系统维持3503EN并做Last-time-buy。
- 改扩建新项目——不建议新采3503EN，优先选施耐德Trident系列新型号并确认Tricon版本兼容，避免锁定在Legacy平台。
真实案例：西北某煤化工气化岛，夜班ESD系统报”DI Module 3503EN Health Fail”，冗余两路尚在运行未跳车。早班联系三家代理商均答复”无新货、二手需等3天”。临时借了备品库的3503E（注意3503E与3503EN固件不同但物理兼容，插上后需下装配置）——侥幸扛过。事后该厂把3503EN列入A类SIS备件清单，按N+1原则定购2块全新库存件封存入库，每季度做一次外观与标签核查。教训就是：SIS备件赌运气不如提前锁库存。
常见问题解答 (FAQ)
Q1：3503EN和3503E有什么区别？能互相替换吗？
3503EN是3503E的增强版（N=Newer/Enhanced firmware），电气接口和插槽完全兼容，物理上可直接互换。区别在于EN批次固件支持更细的诊断信息和某些新版TriStation特性。混插一般没问题，但严格来说若系统要求特定固件版本做一致性校验会在TriStation提示——先确认你机架上其他3503E/EN版本再批量换，避免报警。
Q2：还能买到全新原装吗？交期和停产状态？
Tricon早期350x系列I/O在部分地区已进入Legacy/EOL状态，施耐德官方可能停止新造但仍有库存余料（New Surplus）流通。常规新订单原厂交期曾达12–20周甚至需询特殊渠道。国内多靠授权库存商或优质二手校准件，买前必须索要原厂/授权测试报告，谨防拼修板。
Q3：Last-time-buy建议囤几块？
按ABC分类属A类安全关键件。经验法则：单机架运行备1块冷备；同一装置有多套同型Tricon机架可N机架合备(N+1)块并建轮换送检制度（每3–5年做通电自检）。SIS卡件不像普通PLC DI，停机损失远大于囤货资金占用。
Q4：支持热插拔吗？更换时要注意什么？
支持Hot-Swap。操作要点：①确认待换模块与槽位类型匹配（DI不是DO/AI！插错会烧通道）；②系统处于RUN态时先松开面板锁、垂直拔出旧模块，再垂直插入新模块并锁紧；③通过TriStation确认新模块”Healthy”且配置自动下装完成后再离开——部分旧版机架需手动Initiate Module。
