产品详情

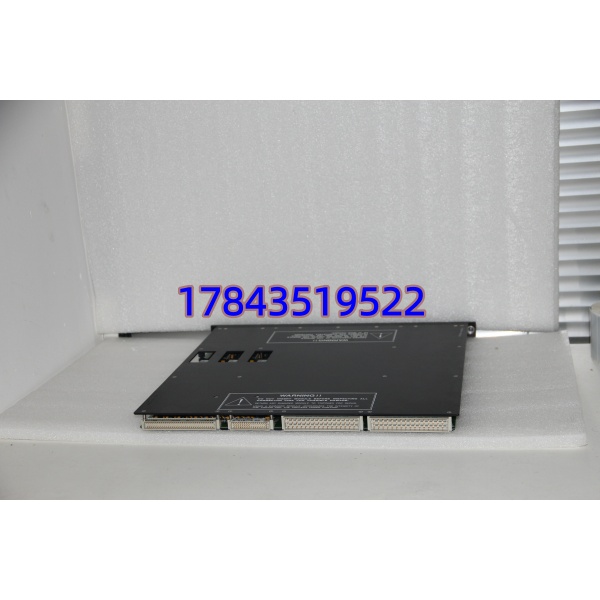

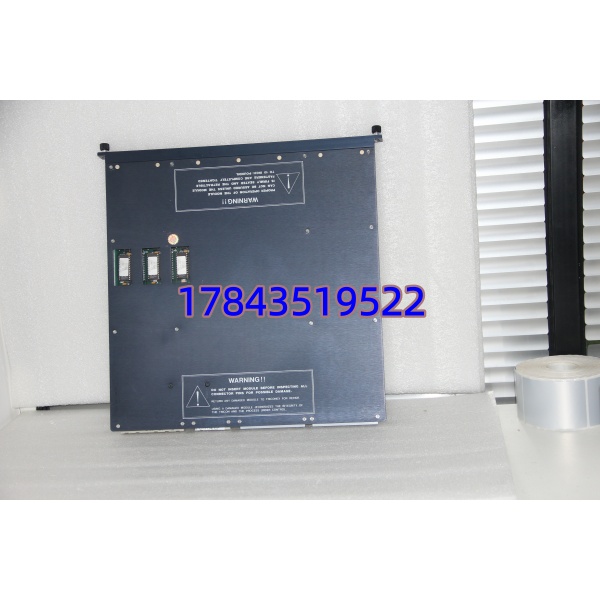

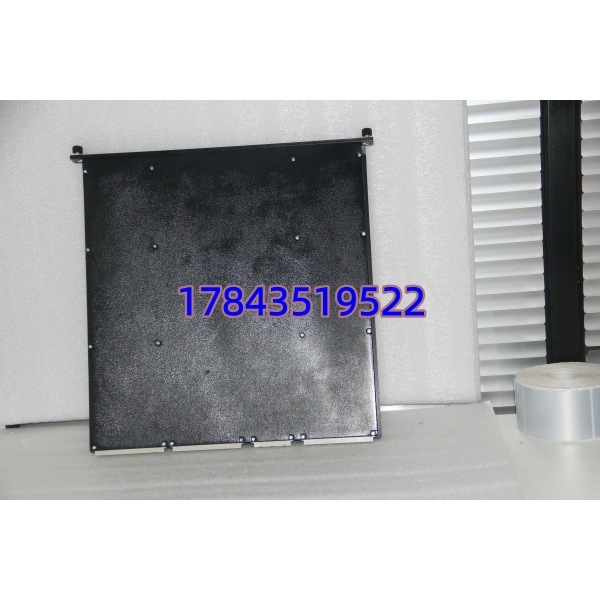

· 型号：3503E（Schneider Triconex 3503E Enhanced Analog Input Module，32 Differential Channels）
· 品牌：Triconex / Invensys（现 Schneider Electric — Process Automation, EcoStruxure Tricon SIS）
· 系列：Tricon SIS — 3500 Series Enhanced I/O Modules (3503E = 32 ch Enhanced Analog Input)
技术参数
| 参数项 | 规格值（典型，以 Triconex 3503E Product Specification Doc 及 Tricon v11 Hardware Manual 为准） |
|---|---|
| 目录号 | 3503E（常见订货 3503E-100-000 / 3503E-110-000 依 Option） |
| 产品描述 | Tricon Enhanced Analog Input Module, 32 Differential Channels |
| 适用系统 | Tricon v9.0 / v10.0 / v11.x 主机架 (835- / 811- / 812- CPU) 或扩展机架——不兼容 v8.xx 早期机架（部分 v8 需 3503 非 E 版） |
| 输入通道 | 32 路差分（Differential），每通道独立 A/D 16-bit |
| 可组态范围 | ±10 V DC、0–10 V DC、0–5 V DC、±20 mA、0–20 mA、4–20 mA（需外置 250Ω 分流电阻于端子板） |
| 分辨率 | 16 bit（满量程 65535 counts） |
| 精度（25℃） | ±0.15 % FSR 典型；±0.25 % FSR 全温(-40~+70℃) |
| 输入更新时间 | 10 ms（扫描全部 32 通道一次）可组态倍乘 |
| 输入阻抗（电压） | ≥ 1 MΩ；电流模式 外置 250Ω ±0.1% 于端子板 |
| 过压保护 | ±32 V DC 连续（端子对模块地） |
| 通道-系统隔离 | 光电隔离 ≥ 1500 V DC（现场↔背板）；通道间非隔离（共参考 AGND——与 3721 TMR-HS 版同） |
| 背板电源需求 | +5 V DC @ ≈ 120 mA（典型），+24 V 不由模块供给（传感器电源外部） |
| LED 指示 | PASS（绿）、FLT（红）、ACTIVE（绿）、SF（自检失败 红）、各点不单独 LED（通道状态看 Tristation Online） |
| 配套端子板 | 3700A 系列端子板（如 3700T / 8300A 兼容差分 AI 端子——具体依项目 BOM：常见 8300A-100 或 3700T-100 用于 32 ch AI） |
| 编程/组态软件 | Tricon Tristation 1131 v4.xx / v5.xx（Enhanced I/O 需在 I/O Configuration 中选 “3503E” 而非老 “3503”） |
| 工作温度 | -40 … +70 ℃（IEC 60068-2-1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | IEC 61508 SIL 3（系统集成级）、IEC 61511、TÜV、FM、cULus、CE |
| 生命周期状态 | Legacy / 部分区域 PM410 提示 — Schneider 主推 Trident + new I/O 但 3503E 仍有 NOS/二手；新 Tricon v12+ 兼容 |
| 备注 | 与 3721（TMR Hot Standby AI 含 2oo3 表决回路硬件）不同——3503E 无 TMR 表决芯片是标准 AI；与老 3503（16 ch 早期 v8 版）不互换 — 3503E 需 v9+ 机架 & Tristation 选 “3503E” |
产品介绍
炼油加氢装置 SIS 碰过：原 Tricon 机架配两块老 3503（16 ch AI）满槽，技改加 20 点温度/压力变送器——采购顺手又买 3503 却发现新槽位插 3503E（32 ch）向下兼容老项目且空出槽位将来扩。现场实测发现 3503E 与 3721 外观几乎一样但 3721 有内部三路 A/D + 表决（TMR Hot Standby 对），3503E 只有单 A/D 链路上报主 MPU——若你系统标 “TMR Hot Standby” 且要求 SIL 3 回路级表决优选 3721 成对组 HS；3503E 适合非 HS 对或作为 TMR 机架内常规 AI（CPU 仍 TMR 但模块自身不三取二硬件表决）。(自我纠正：严格说 Tricon TMR 机架也能插 3503E——安规 SIL 认证依赖系统级 TMR CPU 表决变量不在模块级，但 3721 HS AI 模块提供模块级 2oo3 通道诊断更早发现单通道漂移，高安全场合差这点。)
严格来说 3503E 只用于 Tricon v9/v10/v11 机架（需 Tristation 中 I/O Type = 3503E）不能插 v8.xx 老机架（早期需 3503 non-E）也不能插 Quantum/Modicon 机架。与 3721 插槽同但 I/O 组态类型不同不可混选（插 3721 选 3503E 会 Config Mismatch）。目前 Schneider 对 Tricon 老 3500 I/O 部分 EOL 提示，3503E 新件偶有交期 6–12 周或 NOS——关键 SIS 按 LTB 在线机架 AI 模块总数×至少 1 件冷备（Buffer Stock），SIL 验证文档通常要求备件可获性证明。
替换与升级建议
✅ 直接替换（同规格互换）
- 3503E 不同后缀(-100-000 / -110-000 等)互替——插槽同 Tricon 机架兼容，Tristation I/O Configuration 选 “3503E” 不变。建议记录原端子板型号（3700T/8300A 系列）可沿用。上电 PASS 绿 FLT 熄即 OK。
- 老 3503（16 ch 非 E 版 v8 兼容）→ 升 3503E：物理插槽同但需 Tricon v9+ 机架 + Tristation 改 I/O Type = 3503E、重分配 %AI 地址（3503 用 16 word 3503E 用 32 word——原程序引用低 16 word 通常兼容不需改逻辑）。老 v8.xx 机架不支 3503E 勿强行插。
⚠️ 软件兼容（需注意差异）
- 3721（TMR Hot Standby AI 32 ch）——插槽同端子板同但 I/O 组态选 “3721” 才可发挥其 2oo3 表决与 HS 诊断；插 3721 选 3503E 会 Config Mismatch。若系统要求 Hot Standby TMR AI 对（两 CPU 各配 3721 做 HS）不能降配为 3503E；单机架非-HS 对或作为常规 AI 在 TMR CPU 机架可用 3503E 省成本。
- 3704E（高速 AI 或不同量程变体）——插槽同但量程/更新率不同，一般不互替除非项目 I/O 重配。
❌ 硬件不兼容
- IC693ALG391 / 1756-IF6I / 异品牌 PLC AI 模块——尺寸背板均不同，不可替。保留 Tricon 架构或整 SIS 平台迁移（成本高一般不推荐仅因模块缺货）。
