产品详情

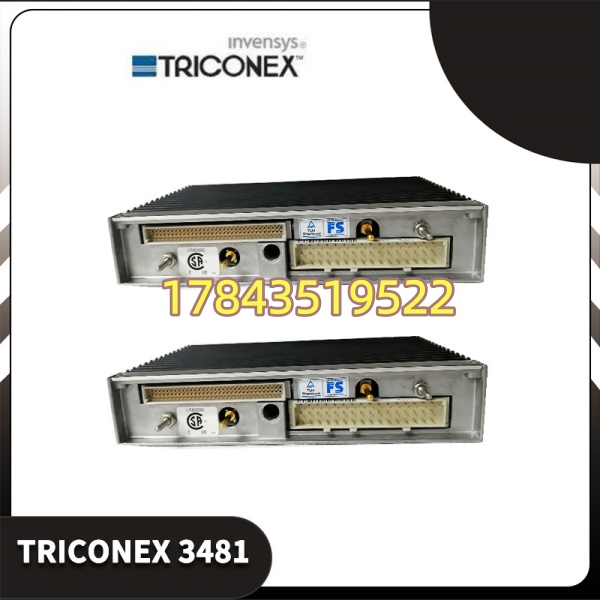

· 型号：3481（TRICONEX 3481 Digital Output Module）
· 品牌：Triconex — Schneider Electric Process Automation
· 系列：Tricon TMR Safety System（v9 / v10 / v11 兼容）
规格参数
- 产品全称：Triconex Tricon TMR Digital Output Module — 16-Channel 24 VDC Solid-State
- 部件号：3481（变体 3481 S2 / 3481-100 / 3481-200 为不同硬件 Rev，功能兼容）
- 模块类型：TMR 数字量输出（固态 MOSFET/Solid State，非继电器）
- 输出通道数：16 点（每点三通道 TMR 表决后驱动，内部 2oo3 voted output）
- 输出类型/负载：Source Type（PNP 源型），标称 24 VDC 现场回路电源，典型负载 0.5 A/ch @ 24VDC（连续），最大 1.0 A/ch 脉冲；部分资料标每模块合计 ≤8A
- 导通压降：< 1.0 VDC @ 额定负载
- 关断漏电流：< 0.5 mA（典型）
- 响应时间：输出更新 ≤1 ms（诊断至动作），故障安全切换时间 <3 ms
- 诊断功能：线路开路检测(OCD)、短路检测(SCD)、输出粘连检测(Stuck-On)、强制安全驱动(FSD)、每通道负载电流监测
- 供电要求：逻辑侧 +5 VDC（由 Tricon 机架背板提供，典型耗电 ≈0.7–1.0A）；现场侧外接 24VDC 回路电源（18–32 VDC 允许）
- 安全认证：SIL 3 per IEC 61508 / IEC 61511，TÜV 认证，FM/CSA/ATEX/IECEx（系统级）
- 安装形式：标准 Tricon 主机架/扩展机架 I/O 槽位，带前面板锁扣，支持在线热插拔（Hot-Swap，建议先确认 TriStation 诊断再操作）

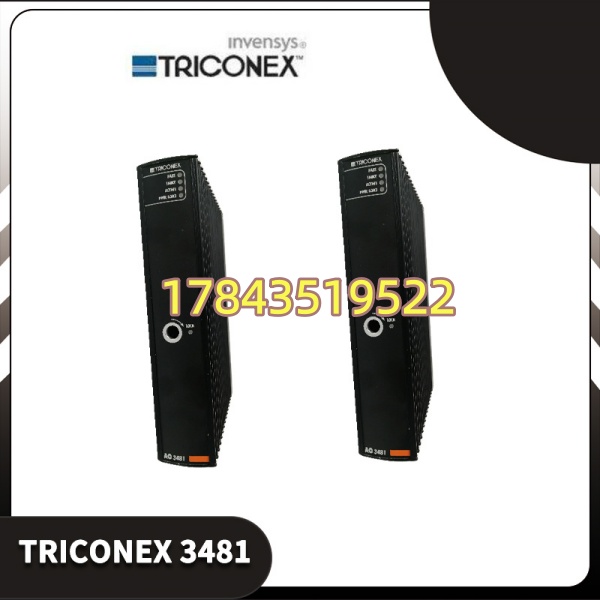

- 状态指示：前面板 LED — MOD OK（绿）、CH ERR（红）、每通道 OUT（绿，点亮=输出 ON），TRIP/Fault 指示灯
- 兼容机架：Tricon 3201/3202/3203 主机架、8300/8310 扩展机架，需配合 MP3008/MP3104 等主处理器
- 工作温度/湿度：0～+60℃（部分宽温版标 -20～+70℃，依 Rev），5%～95% RH 非冷凝；存储 -40～+85℃
- 物理尺寸/重量：≈240×40×180 mm（标准 Tricon 模块），≈1.0–1.3 kg
- 配套软件：TriStation 1131 / TriStation TS1131 组态与在线诊断
产品介绍
（从维护者视角切入）在某沿海 LNG 接收站 ESD 系统年检时碰到过——SOE 记录报 3481 某通道”Line Open Detect”但实际电磁阀动作正常，追查发现是该 DO 点驱动两线圈并联致回路电阻偏低触发 OCD 阈值误报，调大 OCD 容忍值后正常。这例子说明两点：3481 的诊断非常灵敏（比老式 3503C 继电器模块灵敏得多），现场接线负载变化可能触发看似”莫名”的报警；另外它内部是固态 MOSFET 而非机械继电器，不像 3503C 那样触点会物理磨损——但也意味着它扛不住感性负载反电动势，现场必须配续流二极管或阻容吸收。
严格来说 3481 是 固态 24VDC 源型 DO，3503C 是同类通道数但用 强制导向继电器(Form C SPDT)——两者物理可互换插同一槽位（同机架固件支持）但输出性质完全不同：3481 只能驱动 24VDC 负载且需外接回路电源，3503C 可带 AC/DC 负载且有常开常闭触点。换件前必须核对现场负载类型及原工程文件 I/O 类型定义（DO Type = Solid State vs Relay），改类型需重下载组态。Triconex 已将 Classic Tricon I/O 部分型号转入 Mature→EOL 过渡，3481 新原厂全新件稀缺，市面以 NOS 和拆机翻新为主，采购要求带 Tricon 机架联调测试报告（含 OCD/SCD 功能触发验证）。[请以 Schneider Electric Triconex Latest PCN 及您现场 TriStation 硬件库版本为准]
应用场景与库存策略
SIS 的 ESD 最终执行环节——3481 驱动紧急切断阀(ESDV)电磁阀、关键泵跳闸继电器、火气系统报警喇叭。它若故障且 TMR 剩余两表决正常系统不跳车但降为 degraded mode（报警），若三取二全挂或误动作可致拒动（安全相关）或误停装置——在炼化/海上平台是重大 HSE 事件。原厂新件交期已无意义（EOL 倾向），二手渠道暗病（MOSFET 栅极漏电致误输出、诊断 EEPROM 比特翻转）多见。
- 炼化/油气处理厂 ESD 系统（Tricon SIS 驱动 ESDV 电磁阀 24VDC） — 每机架 DO 槽位按 N+1 备 → 建议 每 Tricon 机架 DO 槽位总数 N 备 ≥1 块（最少 N+1），归入 A 类 ABC SIS 关键备件单独建账，注意区分 3481(固态)与 3503C(继电器)勿混存。
- LNG 接收站/海上平台火气系统(F&G) DO 驱动报警设备 — 同型 DO ≥6 块 → 可按 每 6～8 槽备 1 块 集中 Buffer Stock，由 SIS 维护工程师专管。
- 电厂汽轮机/锅炉保护系统 Tricon DO（跳闸继电器驱动） — 若仅单 DO 槽无冗余 → 强烈建议补 N+1 冷备或评估双槽 1oo2D 配置（改组态），停机损失 >> 模块成本（二手约 ¥8k–2w 级）。
- 替代局限：3503C 可物理替入同槽位但输出变继电器型——仅当现场负载允许 AC/DC 且重配 I/O Type 为 Relay DO 并下载组态才可替；反之 3481 不能替 3503C 若现场负载是 120VAC 接触器线圈（3481 不支持 AC 输出）。整系统迁移可考虑 Triconex Trident (v11/v12) 新代 I/O 但需机架和固件升级，属大改。
真实案例：南方某炼厂催化装置区 Tricon ESD——大修后开工期间 SOE 突报”DO Module Fault Ch.9″ 3481 槽，模块 OK LED 仍亮但某通道报 Stuck-Off 诊断。因 TMR 其余两通道正常系统未跳车，但进入 Degraded Mode 触发 SIS 维护票。库房无备件等调货拖 4 天（合规要求尽快更换 degraded module）。拆下旧板室温下复测 8 小时后 Ch.9 偶发 OCD 误报消失——判断为 MOSFET 驱动温漂边缘（夏高温可能再现）。最终从集团另一基地借 NOS 更换，事后该厂把 3481/3503C 全列入 A 类 Last-Time-Buy 按 N+1 囤货并签供应商 48h 应急寄送。教训：SIS DO 模块故障常只报单通道诊断不丢全模块 OK 灯，要习惯查 SOE Detail；二手固态模块尤须跑 OCD/SCD 全通道触发测试，仅”上电能识别”验收不够。
常见问题解答 (FAQ)
Q1：3481 还有全新原厂件吗？目前交期和流通状态？
Schneider Electric 已将 Classic Tricon 部分 I/O（含 3481 特定 Rev）转入 Mature/Limited Availability，全新原厂盒装基本绝迹（个别区域可能有尾单 NOS）。市面流通以 NOS（未开封老库存，建议生产年份 ≤12 年内）和拆机翻新为主。采购必须要求：①前后板高清照核对 Triconex 激光印字日期码；②插入 Tricon 机架做 TriStation 在线诊断 — 所有 16 通道输出 ON/OFF 正常 + OCD（开路）、SCD（短路）诊断触发响应正确；③书面保 6～12 个月。仅”模块被识别”不算合格验收。[请以 Schneider Electric Latest PCN 为准]
Q2：停产了该不该 Last-Time-Buy？囤多少？
若现场 Tricon SIS 还有 5 年以上运行预期且含 ≥2 块 3481 DO——建议现在按 N+1（最少 1 块/机架 DO 槽位类型，多机架按每 4～6 槽备 1）做 Last-Time-Buy 战略囤货。二手存量递减、SIS 备件溢价年涨 20～40%，晚三年可能五倍价还买到暗病板。新项目勿再指定 Classic Tricon I/O，评估 Triconex Trident (Enhanced TMR) 平台。[请以 Schneider Electric PCN 为准]
Q3：3481 和 3503C 能互相替代吗？区别在哪？
物理兼容同 Tricon I/O 槽。3481＝固态 24VDC 源型输出（MOSFET），仅驱动 DC 负载，需外接 24VDC 回路电源，支持线路诊断(OCD/SCD)；3503C＝强制导向继电器输出（SPDT Form C），可带 AC/DC 负载（典型 2A@30VDC/250VAC），无固态 OCD 诊断但有过流保护。 互换需同步修改 TriStation I/O Configuration（DO Type = Solid State ↔ Relay）并重新下载组态，且现场负载须匹配——3503C 替 3481 时确认现场负载是 24VDC 且电流在继电器触点容量内；3481 绝不能替 3503C 若原回路带 110/220VAC 负载（会炸 MOSFET）。采购换件前核对旧板标签是 3481 还是 3503C，分库存存放。
Q4：二手/翻新件到货怎么验收才够？（SIS 语境下）
①外观：背板金手指无氧化发黑（轻微氧化可无水乙醇+橡皮轻擦，严重镀层脱落拒收），电解电容无鼓包；②插入现场 Tricon 机架或借用同型测试机架，TriStation 读 Module Status = OK、无 Diagnostic Alarm；③接 24VDC 测试负载（灯泡或电阻负载模拟电磁阀线圈+续流二极管），逐通道强制 ON/OFF 验证指示灯与回路电流；④关键—触发 OCD 测试（断负载线看报警产生/清除）、短瞬间触发 SCD（限流保护）看模块是否报 Channel Fault 并自动安全状态；⑤核对硬件 Rev 与 TriStation I/O Library 兼容。五项全过才签收。
Q5：热插拔更换有什么 SIS 特别注意事项？
建议先确认系统处 Normal（非 Trip Pending）状态且 DO 点当前输出状态已知。在 TriStation Diagnostic → I/O Module 确认待换槽位 Fault Summary 不报 “Voting Error”（若已表决错误先评估）。断电拔旧→戴防静电腕带插新 3481→上电→TriStation 自动重识别（或手动 Reset Module）→确认 MOD OK 绿亮、无新 Fault→核对 SOE 无异常条目→恢复自动模式。SIS 管理规范要求更换后填写 MOC(管理变更)记录并归档测试报告，部分业主还要求功能测试（强制单点输出验证现场负载动作）后才关闭维护票。
Q6：现场电磁阀群需配续流二极管吗？3481 对反电动势敏感吗？
3481 固态输出端驱动感性负载（24VDC 电磁阀/继电器线圈）强烈建议并联续流二极管（阴极接+24V，阳极接负载负端回流）或阻容吸收，反向电压吸收 ≥1.5× 回路电源（典型 1N4007 足够）。无续流保护时线圈断开产生反电动势可超 MOSFET Vds 额定引起早期失效或误触发诊断报警。这是现场最常见的 3481 提前损坏原因——别省这颗二极管。
