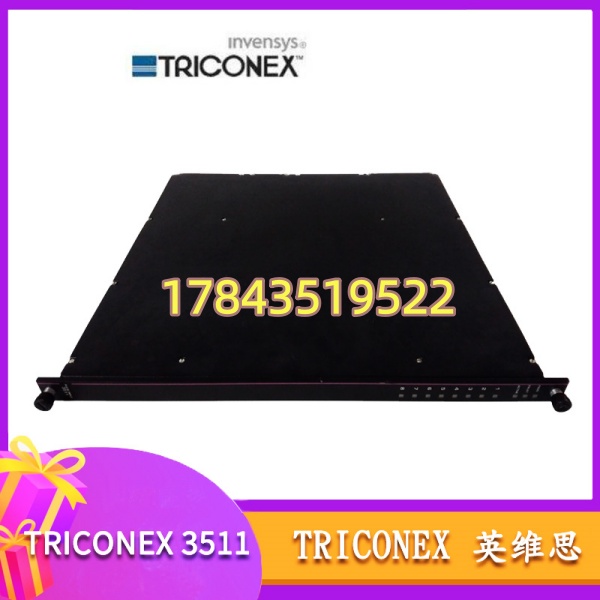

TRICONEX 3511 | Tricon 8通道 TMR 脉冲/转速输入模块

描述

产品详情

· 型号：3511（完整件号如 3511-4100-010 需与故障模块一致）

· 品牌：Triconex（Invensys → Schneider Electric）

· 系列：Tricon v9 / v10 安全系统 I/O 模块（非 Trident CX 新平台原生，部分兼容需确认固件）

规格参数

• 产品型号：3511（Triconex Pulse Input Module）
• 制造商：Triconex / Invensys（现 Schneider Electric）
• 适用系统：Tricon v9、v10 安全仪表系统（SIS），安装于 I/O 机箱（如 8110/8310 系列机架）
• 模块类型：TMR 三重化脉冲输入模块（PI），每点三通道表决
• 输入通道数：8 通道，非共用差分输入（可与磁阻式速度探头/Magnetic Pickup 直连）
• 输入信号类型：正弦波、方波、脉冲（AC 耦合），兼容非放大磁阻传感器
• 频率测量范围：20 Hz ～ 20,000 Hz（典型），部分 Datasheet 标注 0–10 kHz
• 测量精度：±0.01% @ 1kHz–20kHz（典型值，以官方 Datasheet 为准）
• A/D 分辨率：16 bit（1 μs 时间戳精度）
• 输入阻抗：>8 kΩ（典型 20 kΩ）
• 共模电压范围：-100 VDC ～ +100 VDC（峰峰值）
• 正常模式信号范围：1.5 V ～ 200 V（峰峰值）
• 过压保护：±150 VDC 连续
• 迟滞：典型 150 mV
• 占空比允许范围：10% ～ 90%
• 安全完整性等级：SIL 3 per IEC 61508，TÜV AK6
• 供电方式：由 Tricon 机箱背板供 5VDC + 24VDC（无需外部电源）
• 功耗：约 5–10 W（典型）
• 隔离：现场-逻辑光电隔离，通道间及背板隔离符合 Tricon TMR 规范
• 热插拔：支持在线插拔（Hot-Swap），不影响其余模块运行
• 前面板：状态 LED（PASS/FAULT/ACTIVE）、模块 ID 拨码/条码
• 工作温度：-40 ℃ ～ +70 ℃（部分批次 0～60℃，以实物标签为准）
• 存储温度：-40 ℃ ～ +85 ℃
• 湿度：5%–95% RH（无冷凝）
• 安装方式：Tricon I/O 机箱卡槽，35mm DIN 导轨内置于机箱
• 生命周期状态：官方已列为 Obsolete/Discontinued，新件无产，市面为 NOS 或 Certified Refurbished
• 兼容替代：新一代 Trident 平台对应为 3511E 或 3700A 系列脉冲输入

产品介绍

在某炼化重整装置碰过一回——汽轮机超速保护误动，查来查去是 Triconex 3511 里一路通道输入电容漏电导致脉冲计数漂移，TMR 表决踢出 Fault 转跳闸。模块外观完好、LED 也没报错，靠 TriStation 的诊断日志才逮到。这种老 SIS I/O 卡的典型痛点是”看似活着其实已衰变”，定期做通道仿真测试才是正道，别等跳闸再查。(严格来说 3511 有硬件版本号 Rev.X 和配套固件要求，换新模块前一定要比对旧件标签上的完整件号 3511-xxxx-xxx 及 Rev，否则开机可能报 I/O Mismatch。)

TRICONEX 3511 是 Invensys Tricon 安全系统中负责高速脉冲/转速信号采集的 TMR 输入模块，专为汽轮机、压缩机、大型电机等旋转机械的超速保护(OPS)和转速监测设计，可直接接入磁阻式速度探头无需前置放大。三重化架构单通道故障不影响 SIS 安全运行，支持在线热更换。从供应链角度看它已官方 EOL——Last-time-buy 窗口关闭多年，现在只能从 NOS 剩余库存或经认证的拆机翻新品渠道拿货，价格受稀缺性影响波动大。对仍运行 Tricon v9/v10 的装置，这属于 A 类关键安全备件，建议至少保留 1 件经测试验证的同版本冷备件(Buffer Stock)；若装置多套同构 SIS 可共享 1–2 件集中备件池。长远看应评估迁移至 Triconex Trident/CX 平台以消除 EOL 风险。

应用场景与库存策略

SIS I/O 模块故障通常不会立刻引发跳车（TMR 可容忍单通道失效并报警），但如果第二块同类型模块再出问题——或维护人员忽视第一块 Fault 报警——将触发安全动作迫使装置停工。更麻烦的是 3511 交期为零（无新件），海外调货靠拆机渠道，周期完全不可控。

• 炼化/乙烯/化肥装置汽轮机 ESD 超速保护（Tricon SIS + 3511 采机组键相/转速探头）→ 跳车一次损失千万级→建议每台 Tricon 机架按 1:1 备 1 件同版本冷备件(Buffer Stock)，封存入防静电袋附测试报告，年度点检复核；多套同型号 SIS 可建共享备件池但须确保版本全覆盖。
• LNG/海上平台压缩机防喘振转速监测（3511 脉冲输入 + 3503E DI 混合机架）→ SIL 3 安功必需→建议由经 Schneider 认证的二手备件商提供带 TriStation 上机测试报告的翻新品，并要求卖家承诺版本匹配。
• 自备电厂小汽机保护柜（单机架 Tricon v9）→ 若计划 3 年内 SIS 升级改造可不大量囤，但至少留 1 件测 OK 的拆机件应急，并加速技改立项。

真实案例：华南某炼油厂重整装置，Tricon v10 系统 3511 脉冲模块运行第 18 年，某大修后开机自检报”PI Ch.3 漂移超限”但能复位，维护当偶发放过。两周后装置负荷提升振动加大，3511 彻底拒收脉冲→TMR 两通道失步触发 ESD 跳汽轮机，装置非计划停工 26 小时。库房无备件，从二手商调货等了 3 天（含快递+版本核对重刷固件）。事后该厂把 3511 列入最高优先级 A 类 SIS 备件清单，立即采购并上机验证两件同 Rev 冷备件入库，建立每年 TriStation 通道仿真测试制度——再没因此趴过。
