产品详情

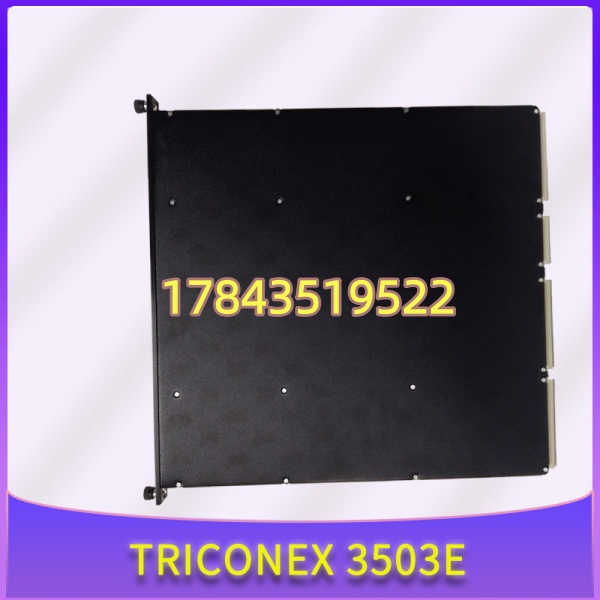

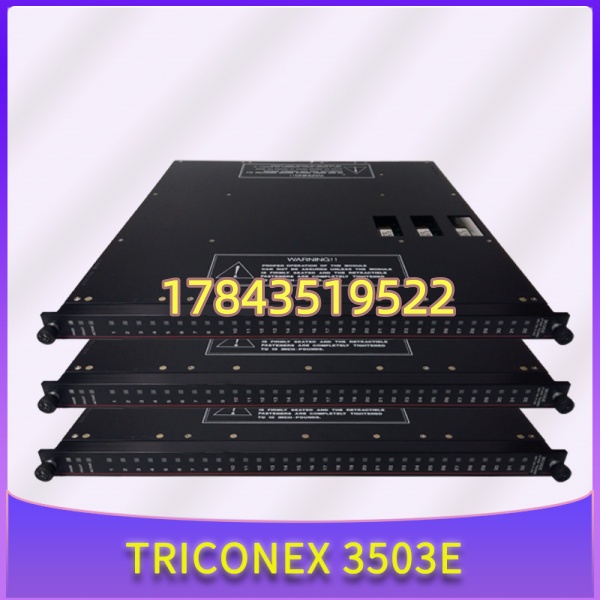

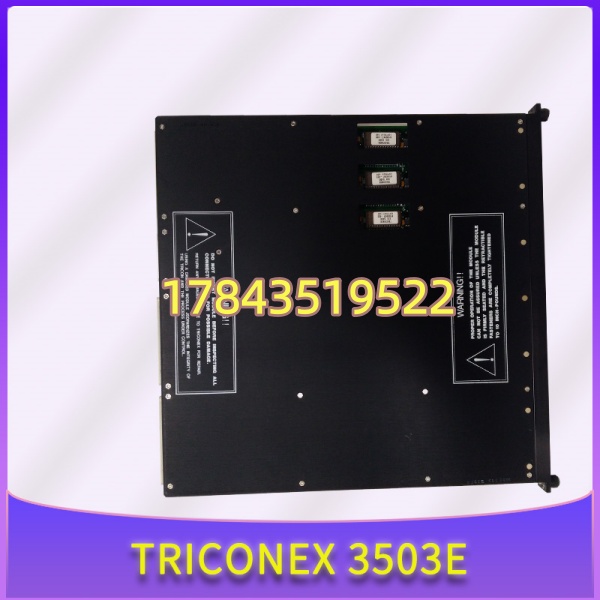

· 型号：3503E（Triconex E-Series Digital Input Module）
· 品牌：Triconex / Schneider Electric（原 Invensys 英维思）
· 系列：Tricon E-Series，兼容 Tricon v9 / v10 / v11 主机架及扩展机架
规格参数
- 产品型号：3503E（部分铭牌印部件号如 98402-51/-10，Rev 依批次不同）
- 所属系统：Tricon Safety Instrumented System (SIS/ESD)，E-Series 平台
- 模块类型：三重模块冗余（TMR）数字量输入模块（DI）
- 输入通道数：32 通道，每 8 通道为一组共地（Common Return），需配专用端子板（如 3503T 或等效 ETP）
- 输入信号类型：干接点（无源）或湿接点（24V DC / 24V AC 有源）
- 标称输入电压：24 VDC 或 24 VAC（47–63 Hz）
- 推荐工作范围：20–42.5 VDC / 10–42.5 VAC
- 开关阈值：ON ≥18 VDC/AC，OFF ≤6 VDC/AC
- 输入电流（ON态）：典型 6–9 mA @ 24VDC
- 响应时间：≤10 ms（DC输入，可通过软件配置滤波 0–250 ms 抑制抖动）
- 安全完整性等级：IEC 61508SIL 3，TÜV 认证，ANSI/ISA-84.00.01合规
- 冗余与表决：内部三路独立采集通道，硬件 2-out-of-3（2oo3）表决，单通道故障不影响信号有效性
- 隔离：现场通道与系统侧光电隔离 ≥1500 VAC，通道组间隔离
- 自诊断：持续在线检测通道开路/短路、”卡死”状态、模块内部故障，Fault LED 指示
- 热插拔：支持在线插拔更换（Hot-Swap），无需停 SIS 主机
- 工作环境：-40℃～+70℃，5%～95% RH（非凝露）
- 安装方式：插入 Tricon 主机架或扩展机架任意 I/O 槽位，由背板 5VDC 供电
- 配套端子：需匹配 Triconex 外部端子板（ETP，如 3503T 或等效 Tricon Termination Panel），旧版底座不混用
产品介绍
某个炼化项目里巡检出过一回——ESD 柜三组 3503E 里有一块报”Channel Degraded”但系统照跑没跳车，维护差点当误报清了日志。后来拆下来发现第 3 组输入光电耦合老化导致一路表决不一致，幸亏 TMR 架构兜住底没造成误动作。3503E 干的就是把现场急停按钮、压力开关、阀位回讯这些生死攸关的 DI 信号三路并行采进来做 2oo3 表决，SIL 3 级安全回路里它挂掉≠系统宕机，但丢失冗余会让你在下次年检被审计揪住——更糟的是真正联锁触发时若恰逢单通道余量耗尽可能拒动。
施耐德已将 Tricon 老平台转入 Legacy Support，3503E 新件越来越难订，市面剩 NOS 和测好件。它的供应链价值不在单价（二手已溢价），而在你有没有按 SIS 回路重要性留 Buffer Stock——严格来说部分新版 Trident/CX 平台 DI 模块不直接向下兼容老底板，想换平台得整机迁移，所以现存 Tricon v9/v10/v11 系统只能继续养着它。
应用场景与库存策略
SIS/ESD 系统的 DI 卡不同于普通 PLC 输入——它是紧急停车逻辑的第一道感知，3503E 故障虽可由 TMR 容错，但降级运行会让 SIL 等级暂时跌落，年检必开 NCR。原厂新件基本走 Legacy 特供或已停产出清。
- 炼化/乙烯装置 ESD 系统（急停按钮、PSH/PT 压力开关联锁采集）→ 非它不可（TMR底板专属）→ 建议按机架 I/O 槽位 10–15% 比例备冷件，关键装置至少备 1 块经测 NOS 随柜存放。
- 海上平台火气系统 F&G（烟雾探测、手动报警按钮 DI 采集）→ 空间受限难改线 → 建议向授权渠道锁定经测二手件或施耐德 Certified Refurbished，拒绝未测拆机。
- 化肥/煤化工 ITCC 联锁（机组振动/位移开关量、速关阀回讯）→ 误拒动后果严重 → 建议同型号在线装机 N，安全库存 SS=ceil(N×10%) 且≥1，年度做上电自检。
- ABC 分类建议：划入 A-Critical（SIS 关键件），安全库存 SS≥1（单机架）或按 10% 槽位数取整，ROP 触发”现库存≤SS 且无确认退役计划”。
真实案例：
华南某 LNG 接收站 2020 年大修做 Tricon 系统点检，发现 3503E #3 槽报”Module Healthy”但单通道诊断偶尔闪红（间歇性光耦衰减）。因当时无冷备件且原厂答复交期 6 周（后改 Discontinued），只好降负荷运行等调货——中间两周 SIL 证书被第三方审计开了观察项。最终从新加坡贸易商加急调了一块测好件换上恢复冗余。事后按我建议：①建立 SIS I/O 卡 Buffer Stock（每种 DI/DO/AI 各留 1 件）②每次大修导出 Tricon Diagnostic Report 归档③旧版底座与新版端子板不混用（曾碰过插 3503E 到老 3503A 底座针定义差异烧通道，教训）。
常见问题解答 (FAQ)
Q1：3503E 还在产吗？正常渠道交期和库存状态？
A：Schneider 已将老 Tricon 3503E 列为 Legacy / Limited Availability，部分地区 EOL 或 Last-Time-Buy 窗口关闭，正规代理通常回 Discontinued。市面货源为 NOS 或拆机测好件，交期视渠道 3～20 天。建议让卖家提供序列号、Rev 号及上电读取模块 ID（Tricon Diagnostic 可识别）的测试截屏。
Q2：收到 EOL/Last-time-buy 通知该怎么采购？
A：统计在线 Tricon 机架中 3503E 实装槽位数 N × 预期剩余服役年限（炼化装置常按 10～15 年计）。保守做法：每种 I/O 类型留 SS=1 件，多机架同型号可按 N×10%～15% 取整备库。购入后真空/防静电封装贴日期标签，每 2 年上电抽检 LED 与通信握手。
Q3：有 pin-to-pin 替代或可以直接升级型号吗？
A：3503E 可向下兼容替代早期 3503（无增强诊断），但不能直接换成 Trident/CX 平台新 DI 模块——底板总线不同需整机迁移。若系统计划升级到 Triconex Trident 或 Tricon CX，需重新评估机架、端子板及 SIL 验证。无改造预算则继续沿用 3503E 并确保 Rev 兼容（v9 以上底板通常支持 E-Series）。
Q4：二手/拆机件怎么鉴别可靠性？
A：要求：①清晰铭照含 S/N、Date Code、Rev ②插入 Tricon 机架能被主处理器识别且三路表决 OK 的测试视频或 EDM Report ③无腐蚀氧化针脚、端子排未受热变形 ④至少 3～6 个月质保。警惕价格异常低的”未测拆机”—TMR 卡内部光耦老化不易肉眼判断。
