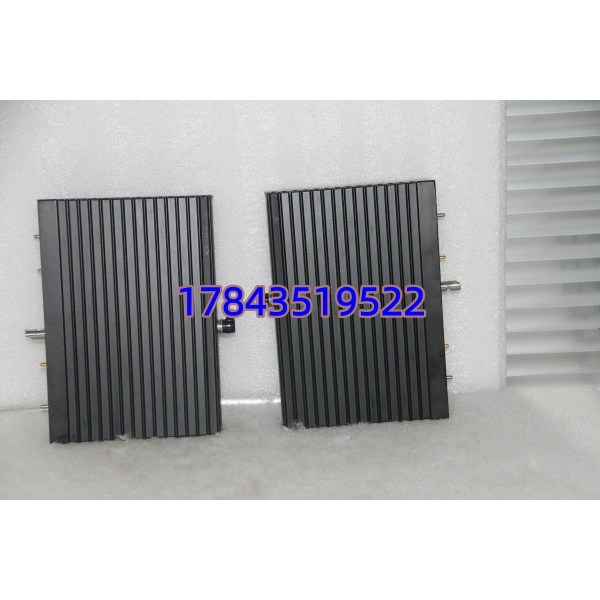

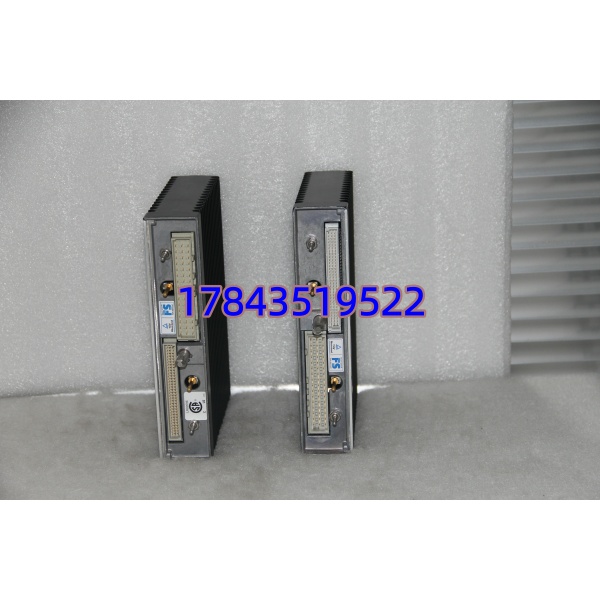

产品详情
· 型号：3410（TRICONEX DO3401，业内也记为 3401 Output Module，注意区别于 DI3301 输入）
· 品牌：Triconex（英维思 Invensys，现属 Schneider Electric）
· 系列：TRICON TMR 安全仪表系统 — 数字量输出模块（DO3401）
技术参数
- 完整型号：TRICONEX 3410 / DO3401（部分批次标 3401-100 / 3401-410 等后缀区分负载类型/涂层）
- 模块类型：TMR 三重模件冗余数字量输出模块（Digital Output Module with Diagnostic Feedback）
- 适用系统：Triconex TRICON / Trident SIS，安装于专用 I/O 底板（Baseplate），与 DI3301(3401输入)、AI、AO 混插
- 输出通道数：32 点（共地设计，通常每 8 点一组），通过三路独立表决后驱动外部负载
- 输出类型（常见版）：电磁式继电器触点（Form C / SPDT）或固态 MOSFET（依后缀）——现场最常见是 继电器输出 24 VDC / 120 VAC 可带 2 A（阻性）
- 负载能力（继电器版典型）：阻性负载 2 A @30 VDC / 0.5 A @250 VAC；感性负载需外部续流二极管
- 输出诊断：每点带接点反馈读回（Vote on feedback），可检测熔焊（Welded Contact）或驱动失效，报”Output Fault”
- 隔离耐压：功能地↔保护地 ≥500 VDC；逻辑↔现场 ≥1500 VAC（继电器线圈↔触点）
- 安全认证：TÜV 认证 IEC 61508SIL 3；符合 ISA-84 / IEC 61511；部分版本 ATEX/CCC
- 热插拔：支持在线（Hot-Swap）更换，系统维持运行（降级至双通道容错直至更换完毕）

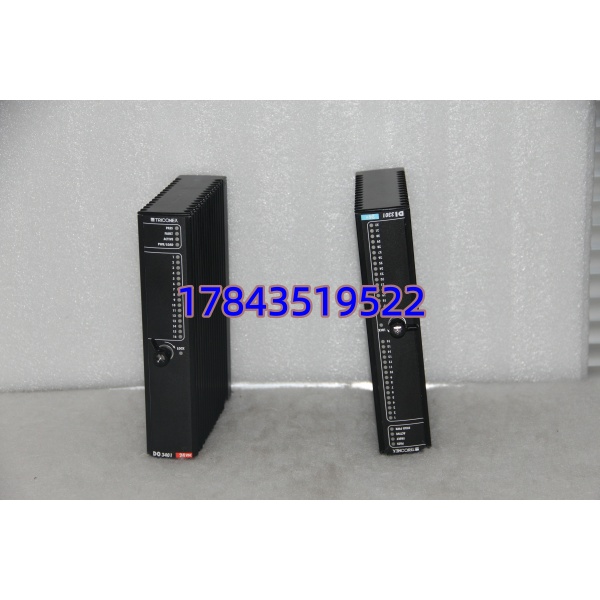

- 状态 LED：PWR（电源）、ACTIVE（通信）、FAULT（故障）、每点 OUTPUT ON LED（部分批次组 LED）
- 工作温度：0 ～ +60℃（标准 TRICON 规格，部分资料标注 -20～+70℃ 存贮）；5～95% RH 无冷凝
- 安装方式：TRICON 机架/底板插槽式安装（非 DIN 导轨），前面板 LED 状态指示
- 尺寸 / 重量：约 160×85×50 mm / 1.4 kg
产品介绍
（E 维护者视角——从”ESD 输出模块继电器触点熔焊导致紧急关断阀无法复位”谈备件）
某 LNG 接收站 ESD 机架一块 DO3401（3410）因频繁驱动紧急关断阀 SOL 线圈（每日数十次）运行十一年后继电器触点熔焊——系统报”Output Feedback Mismatch” 但阀实际未动作（触点粘闭合），做通道测试才发现。换模块后正常。这例典型老化失效： 输出模块在 ESD 系统里负责驱动关断阀 SOL、火气声光报警、压缩机允许触点——一旦整块挂（或两槽同组故障），安全联锁要么拒动（最危险）要么误动跳装置。现场实测发现带频繁开关负载（>10 次/天）的输出点建议每 5～7 年做通道动作抽检，异常提前换。
Triconex 经典 TRICON v9/v10 的 原厂交期已拉长甚至限 NOS-only，市面流通 NOS 和拆机测试件。按 ABC 分类属 A 类关键备件（ESD 输出直接影响安全联锁可执行性），建议按”每套 TRICON ESD 机架备 1 件冷备，多相同配置共享池加 1″做 LTB（最低全厂备 1 件）。新项目直接选 Trident 平台新代 DO 模块；老线维护窗口抓紧锁货。
替换与升级建议
✅ 直接替换
- 同 PN 3410 / （任意兼容后缀 -100/-410 等注意负载类型一致：继电版替继电版、固态替固态）——Pin-to-Pin、端子排定义、TriStation 输出映射完全兼容。断电拔出旧件→插新→TriStation 提示”New Module Detected”→确认 Fault LED 灭、各点反馈正常即 OK。不需重下装逻辑。
- 注意：若原柜用 24 VDC 继电版勿用 120 VAC 继电版替入（负载驱动能力相同但外部接线供电不同，会烧负载或拒动）。
⚠️ 需核实后替换
- Trident 新平台 DO 模块（35xx 系列）——物理插槽、底板兼容部分 Trident 机架但需核对机架 Main Processor 型号、底板 PN 及 TriStation 软件版本是否支持；老 TRICON v9 机架插 Trident 专用 DO 可能不认。反向（新 插老 v9）通常 OK 但建议验证 TriStation 读模块 PASS。
❌ 硬件不兼容
- DI3301（3401 输入模块）——物理可插同槽但功能定义相反，插进去输出点全无且可能使系统报 I/O Mismatch，严禁混用。
- 普通 PLC DO 卡——无 TMR 表决、无熔焊检测、无 SIL3 认证，不能替 ESD 应用。
