产品详情

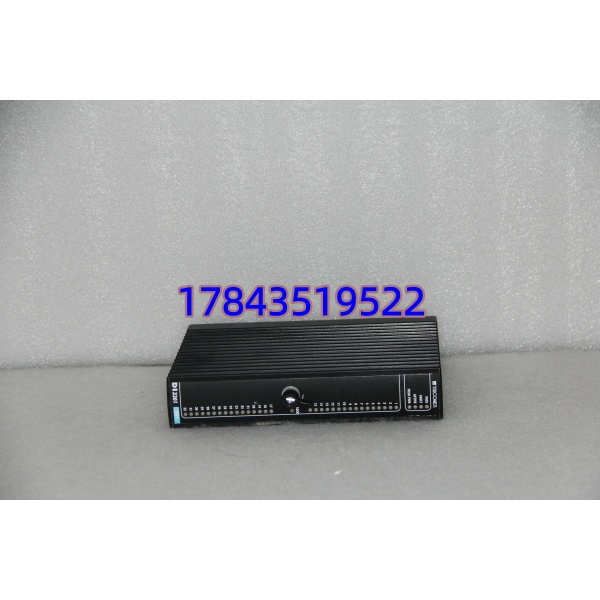

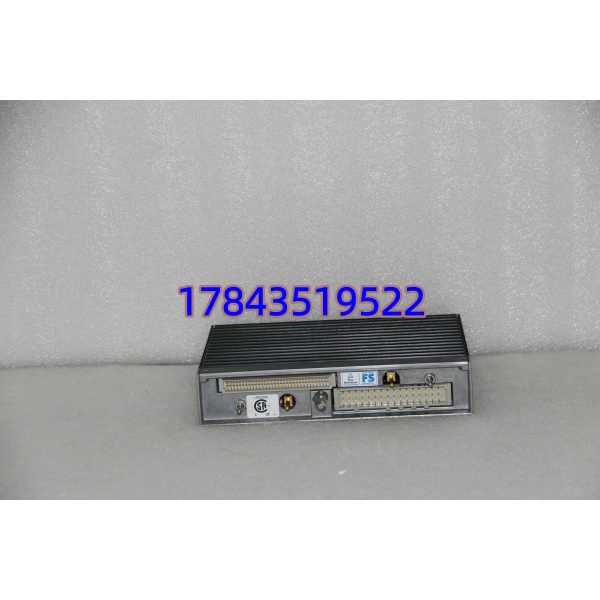

· 型号：3301（Triconex Digital Input Module, 48-Channel, 24 VDC）
· 品牌：Triconex / Schneider Electric（原 Invensys）
· 系列：Tricon v8 / v9 / v10 / v11 — 3300 Series TMR I/O Modules
技术参数
| 项目 | 规格说明 |
|---|---|
| 完整型号 | 3301（铭牌常见印 98401-51 / 98401-61 等 Part No.，Rev A/B/C 功能兼容） |
| 模块类型 | TMR Digital Input Module (DI), 48 points |
| 输入通道数 | 48 通道，分 6 组 × 8 ch，每组 1 个 Common Return（现场接线至外部端子板） |
| 输入信号 | 干接点（无源）或湿接点 24 VDC（推荐 20–42.5 VDC 工作范围，ON ≥18V, OFF ≤6V） |
| 输入电流（ON） | 典型 6–9 mA @ 24VDC |
| 响应时间 | ≤10 ms（DC 输入，软件可配滤波 0–250 ms 抑抖） |
| 安全完整性 | IEC 61508 SIL 3，TÜV 认证，ANSI/ISA-84.00.01 合规 |
| 冗余与表决 | 内部三路独立采集，硬件 2-out-of-3（2oo3）表决，单通道故障不丢信号但降冗余 |
| 隔离 | 现场↔系统侧 1500 VAC rms 光电隔离，组间隔离 |
| 自诊断 | 持续在线检通道开路/短路/卡死，Fault LED + Tricon Diagnostic Reporter 可读 |
| 热插拔 | 支持在线插拔更换（Hot-Swap），不中断 SIS 主机扫描 |
| 配套端子 | 需配 Triconex External Termination Panel 3503T（早期 3501T 某些版本亦可但确认兼容）或等价 ETP |
| 供电 | 由 Tricon 机架背板 5 VDC 提供，典型 ≤0.8 A |
| 安装 | Tricon 主机架或扩展机架任意 I/O 槽（不可 Slot 1 CPU 槽） |
| 环境 | 0～＋60℃（操作），-40～＋85℃（存储），5～95% RH 非凝露 |
| 认证 | CE / UL / cUL / FM（依批次），符合 IEC 61131-IEC 61508 |
| 生命周期 | Legacy / Limited Availability — 新项目建议评估 Trident/CX 平台 |
产品介绍
某个 LNG 接收站年检 Tricon Diagnostic 扫出 3301 #2 槽单通道偶报 “Input Degraded — Vote Mismatch”，系统照跑但因 SIL 降级被第三方审计开了观察项。（严格来说 3301 分 6 组共地，现场若把不同电压源信号混接到同一 COM 组会造成参考漂移甚至误报——这是现场最常忽忽略的接线规则。）这卡和之前问过的 3503E 是 SIS 柜里最常备的 DI/DO 组合：它本身不”跳车”（TMR 容错），但丢冗余会在 SIL 证书上记 NCR 并要求限期整改——找件等交期是最不希望出现的场景。
从采购看：Tricon 老 I/O 新件原厂多区 EOL，市面剩 NOS 和测好拆机。我们出仓要求：①3301 铭牌清晰含 S/N Rev ②插 Tricon 机架被主处理器识别 ③带 24VDC 测试信号验证至少 2 组通道三路表决 OK ④附 TriStation 可读 Diagnostic Report 截图。SIS 柜建议按在线 DI 槽位数 N 每种类型备 ceil(N×10%) 且≥1（通常 DI 比 DO 槽位多故优先多备一块 DI + 一块 DO 混用）。新项目评估 Trident/CX 迁移不推荐继续新选 3301。
替换与升级建议
✅ 直接替换（同型号/兼容 Rev）
3301（任何 HW Rev A/B/C 功能兼容）→ 插任意 I/O 槽，Tricon 主机自动重认模块，原 DI 参数（滤波/取反/表决模式）保留。工作量 ≈10 分钟＋SOE 点检。注意配套端子板型号（3503T 推荐）需与现装一致——早期 3501T 部分版本针定义略不同不推荐混。
⚠️ 软件兼容（平台迁移，硬件不 pin-to-pin）
Trident/CX 新 DI 模块（如 4351DI 族）→ 需整机 SIS 平台迁移、重新组态 I/O 映射及端子、重做 SIL 验证——属整体改造非简单替换。
❌ 硬件不兼容
3503E（DO 模块）、AI3351（AI 模块）物理可插同槽但系统不识别——必须按原模块精确类型采购（DI 3301 不能替 DO 3503E 或 AI 3351）。RX3i / 90-30 DI 模块完全不互通。
