产品详情

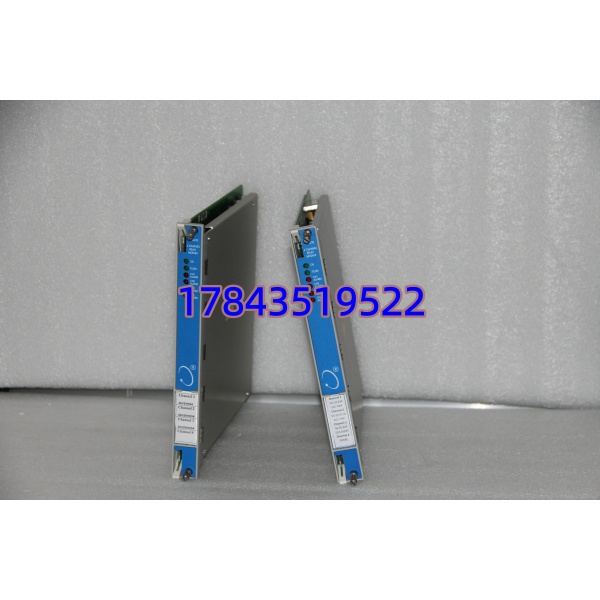

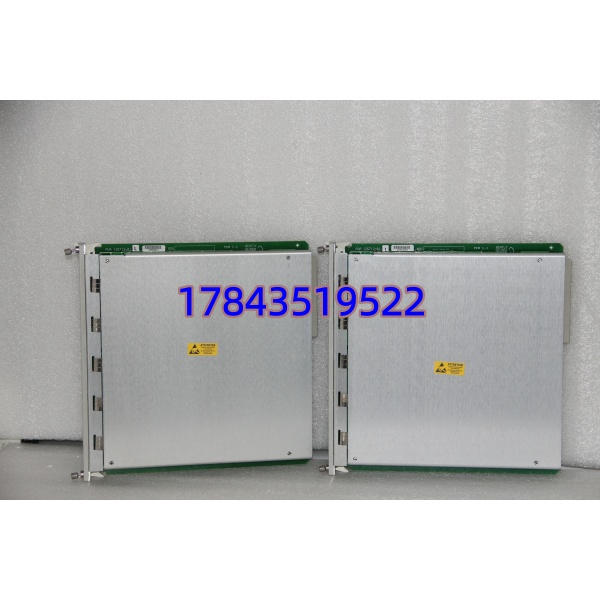

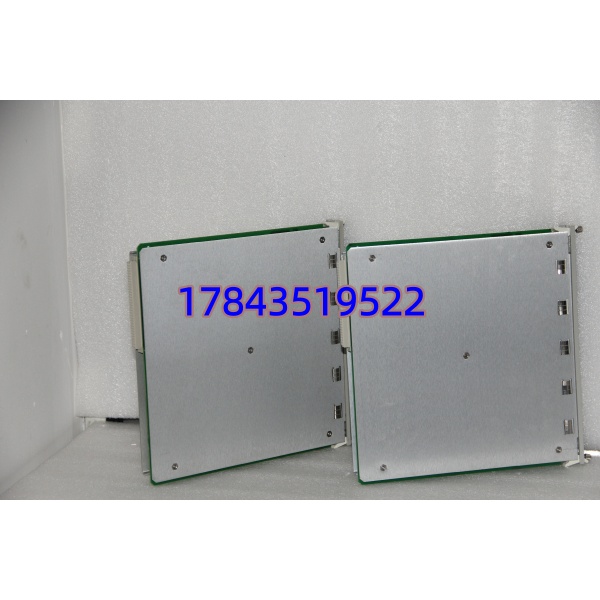

· 型号：3500/32（Triconex PIM Digital Input Module，350032）
· 品牌：Invensys Triconex（现属 Schneider Electric，Safety Instrumented Systems）
· 系列：Tricon SIS — Point Isolation Module (PIM) Digital Input，适配 Tricon v8/v9/v10/v11 机架
技术参数
- 产品类型：TMR 三重模块冗余数字量输入 — Point Isolation Module (PIM)，每通道独立光耦与 A/D
- 完整型号示例：3500/32、3500/32-01A、3500/32-01B（Rev 差异多涉固件诊断增强，电气兼容）
- 所属系统：Tricon v8 / v9 / v10 / v11 主架或扩展远程架（需配相应 TCM 主通信模块）
- 输入通道：16 点数字输入，分为 4 组每组 4 通道，组内共地（Sense Return 需按手册配）
- 额定输入：标称 24 VDC，工作范围 15–42.5 VDC（可接受 50 VDC 短时，不建议常态超 30V）
- 输入类型：Sinking（漏型/NPN 负逻辑）——现场开关闭合时电流从模块 +Sense 经现场开关流入模块 Ix 端再回流 Sense Return (0V)；严格来说 Triconex PIM DI 通常要求外供 +24V 经现场开关入模块，配线不同于 Source 型，接线前核对《Tricon I/O Module Instruction Manual (DOC-1715-ID)》
- 输入电流：典型 6–8 mA @ 24VDC per channel
- 隔离：每通道独立光电隔离 ≥1500 VDC 通道–背板及通道–通道（PIM 架构特点 vs 3503EN 组隔离）
- 响应时间：≤ 10 ms（可软件配数字滤波 0–255 ms），信号延迟典型 < 1 ms
- 安全等级：IEC 61508SIL 3，TÜV certified，符合 API 670 推荐用于机组保护
- 诊断：持续自诊断、断线/开路检测（Sense Line Monitoring）、通道 Fault LED、模块 Health LED；通过 TriStation 读详细 Fault Log
- 热插拔：支持在线插拔更换（Hot-Swap），先确认系统已识别模块在位再拔出
- 背板供电：+5 VDC 由 Tricon 机架背板供给（典型 200–300 mA 依扫描负载）
- 工作温度：-20℃～+70℃（运行），-40～+85℃ 存储，5%–95% RH 非冷凝
- 安装：Tricon 标准 I/O 机架槽位（如 8110/8300 系列），35mm DIN 导轨机箱
- 尺寸/重量：约 101.6×146.05×28.58 mm，0.25 kg
- 编程/组态：TriStation 1131 / Trident Configuration Software（固件版本影响部分高级诊断——老机架 v8 对新 Rev B PIM 有时需更新 TCM 固件，概率低但存在）
- 停产状态：早期 3500/32 进入 Legacy 支持（部分区域仍可订库存余量），新 Tricon Trident I/O 推 3601E 等替代
产品介绍
在某个海上平台年检碰过——ESD 系统偶报”DI Ch.07 Open Wire”但现场急停按钮确认合闸，测线路通断正常。拆出 3500/32 发现 Sense Return 端子压接线氧化致回路电阻偏大触发断线诊断（PIM 架构的优势：线上检测断线，这是它和标准 3503EN 组隔离 DI 的区别之一）。清洁端子重压后告警消失。3500/32 是 Tricon 家族里的 Point Isolation Module（PIM）型 DI——每个通道独立光耦与诊断，比 3503EN 能更早捕捉到现场线断或接触不良，适合安全关键 ESD 回路里要求线上监测的场景。代价是配线略复杂（需 Sense/+Sense 配线）且单价高于 3503EN。
采购端三点。第一，3500/32 与 3503EN 不互换——3503EN 是组隔离 32 点 DI、3500/32 是 16 点 PIM 架构且端子排列不同，插错不识别或 I/O 映射全乱，开柜抄完整标签（含 “/32” 及 Rev 后缀）再下单。第二，Tricon 早期 v8 机架配极早期 3500/32 Rev A 时新 Rev B 固件偶有握手提示——遇过需微升 TCM 固件（仍兼容），基本不影响运行。第三，按 ABC 分类属 A 类（SIS ESD 输入），建议按机架槽位 N 备 N+1 块冷备或保有一台经校验轮换件。要求卖家提供：①完整序列号标签照（3500/32-01A/B 等）②逐点 24V 触发 LED 测试视频或校准单 ③确认与您 Tricon 版本兼容（v9+ 全兼容，v8 需确认 TCM 固件 ≥指定版本）。
替换与升级建议
✅ 直接替换
- 3500/32 ←→ 3500/32-01A / -01B（Rev 差异为诊断/固件增强，物理插槽、端子排列、I/O 映射兼容），直接原位替换。TriStation 中重认模块确认 Health OK、无 Ch Fault。若原机架是 v8 早期 TCM 且换新 Rev B 模块后报模块类型警告——先查 TCM 固件版本（通常 v8.5+ 支持，极老 v8.2 需升 TCM 微码，ABB 现场曾遇此情况概率低）。
- 注意：PIM 型 DI（3500/32）与标准组隔离 DI（3503EN 32点 / 3504E 32点 DO 等）物理插槽虽同但功能与端子不同，不可互替。
⚠️ 软件兼容（需改组态/配线）
- Tricon Trident 新代 DI 模块（如 3601E 系 16/32DI）——物理插槽兼容 Trident 机架但不兼容老 Tricon v8/v9 背板；若整柜迁移至 Trident 平台可作功能替代但须重新组态硬件及改配线（PIM Sense 线可能不需要），属系统级改造非原位替入。
- 3503EN（组隔离 32DI）→ 企图替 3500/32：插槽同但端子定义、点数、隔离方式不同，不可替入 ESD PIM 槽位，反之亦然。
❌ 硬件不兼容
- 3504E（DO 模块）/ 3511（AI 模拟量）等其它 I/O 类型——插错会导致槽位报错且不提供 DI 功能。
- VersaMax / Series 90-30 DI 模块——背板协议不同，完全不能插入 Tricon 机架。
