描述
产品详情

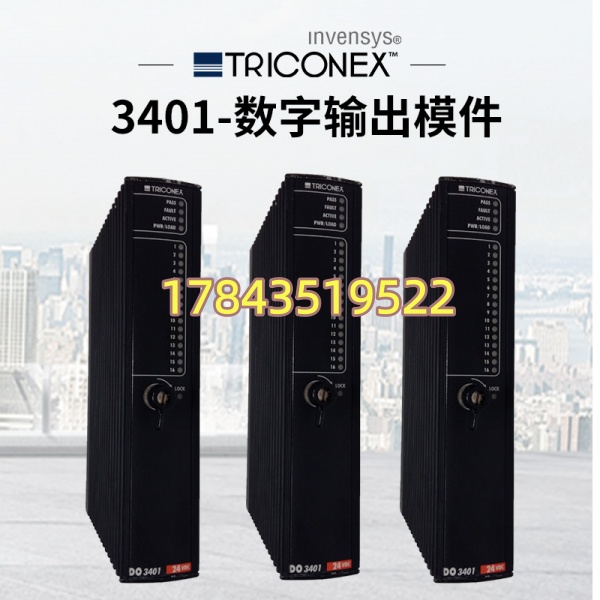

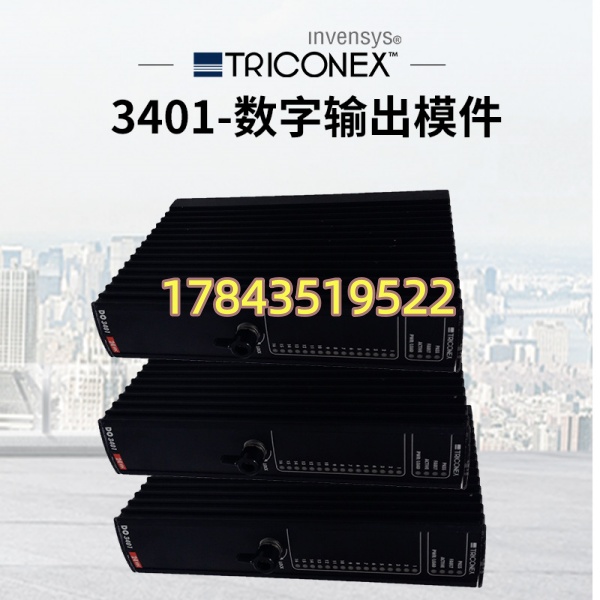

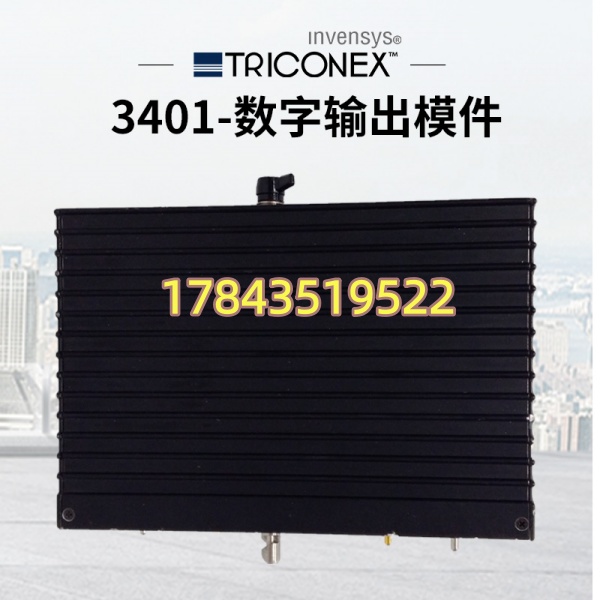

· 型号：3401（市场亦标识为 DO3401）
· 品牌：Triconex（英维思 Invensys 原厂出品，现归属 Schneider Electric）
· 系列：Tricon / Trident 3000 Series — TMR Digital Output Module
规格参数
- 产品型号：Triconex 3401（DO3401）
- 产品类型：TMR 三重模件冗余数字量输出模块（Digital Output）
- 输出通道数：16 点离散输出，共回线（Commoned Return）
- 标称输出电压：24 VDC
- 工作电压范围：15～30 VDC（绝对最大 33 VDC，反向耐压 -0.6 VDC）
- 输出电流能力：每通道典型 1 A @ 24VDC；模块峰值自限流 ≈4.8 A（切换模式），降级模式 >0.7 A
- 输出类型：固态正逻辑驱动（Sourcing/Sinking 依端子板配置），带短路/过流自保护
- 冗余架构：三通道独立电子线路 + 四重表决电路（2oo3 Voting），单通道故障不影响输出
- 功能安全认证：IEC 61508SIL 3，ISA 84.00.01合规
- 诊断功能：持续在线自诊断——输出回路回读（OVD）、现场电源丢失检测、短路/开路报警，故障 LED 指示
- 热插拔：支持在线更换（Hot-Swap），不需停机架电源（严格来说要求 TriStation 进入 Maintenance Mode 或确认冗余配置正常再拔）
- 隔离耐压：功能地↔保护地 500 VDC min，功能地↔逻辑地 800 VDC min
- 工作环境：0～+60℃（部分资料 -40～+70℃ 依硬件版本），5%～95% RH 无凝露，IP20（机架内安装）
- 安装方式：Triconex 标准机架槽位，机械键控防误插，配 9771 系列 DO 端子板
- 通信方式：通过 Tricon 背板总线与 Main Processor 通信，不支持独立现场总线接口
产品介绍
早年在某炼化 ESD 项目里亲历过——夜间雷雨致一面 Tricon 机架 DO 模块 3401 报”Channel Fault”，因系统 TMR 架构靠另外两通道维持输出没跳车，但早班维护发现时模块已锁死无法复位。这就是 3401 的典型处境：平时隐身，一旦挂掉若没冗余热备就可能逼你手动旁路联锁——这在 SIL 3 装置上是大忌。它是 Triconex TMR 安全系统的数字输出执行单元，内部三路并行处理指令再做 2oo3 表决输出，专用于驱动紧急切断阀 solenoid、电机启动继电器和火气系统报警器等 24VDC 离散负载。
从备件供应链角度说，Invensys 时代老版 3401 施耐德已逐步引导升级至 3401E/新版 Trident DO 模块，原版 3401 新件基本绝版，市面流通多为 NOS（New Old Stock）或经老化测试翻新版。它的 TCO 优势是：热插拔不断电更换、TriStation 即插即用免下载配置（参数存在主机），现场 10 分钟内可恢复；风险点是二手件 EEPROM 老化或背部金手指氧化导致偶发通信故障——采购时务必索要上机测试报告（含 TMR 同步及 OVD 诊断通过截图），别光看外观。
应用场景与库存策略
Tricon ESD/F&G（火气）系统的 DO 卡若失效且机架无多余槽位热备，要么冒险短接联锁（违反 PSM 管理要求），要么停机切除相关安全功能——后者在石化装置上几乎不可能获批，前者留下合规隐患。3401 交期若还能订新款替代通常 8～16 周，老款根本无新件，等货等于裸奔。
- 炼化/乙烯装置 ESD 紧急切断回路：驱动 ESV 电磁阀和联锁继电器，非它不可替代（TMR 架构专属）→ 建议按 A 类关键备件，每套 Tricon 机架至少备 1 件冷备件（Cold Spare），密封防静电袋保存，每 2 年抽检上机一次。
- 海上平台/FLNG 火气保护系统（F&G）DO 输出：盐雾+振动加速接插件氧化 → 建议平台物资库备 1 件，或签 VMI 寄售。
- 电厂 BMS 燃烧管理安全停机输出：同型机架多套可共享 → 全厂 N 套机架按「⌈N/3⌉+1」设共用 Buffer Stock（最低 1 件），要求 4 小时可取用。
- 老装置仍用 Invensys 标老版 3401（非 Schneider 新标）：注意新旧混插兼容性——严格来说早期 Rev A/B 与新 Rev D/E 在同一机架可共存但以 TriStation 读到的 Hardware Key 为准，批量替换建议整机架同步升级避免 Key Mismatch 报警。
真实案例：华东某 PTA 装置 2019 年大修后开机，发现 #2 ESD 机架 Slot 5 的 3401 模块 FAIL LED 常亮——追溯是技改拆装时静电击穿输出驱动 IC。库房恰好留了一件 2012 年采购的 Invensys 原封 3401（序列号标签完好），插入后 TriStation 自动识别硬件版本，约 3 分钟完成 I/O 扫描同步，联锁测试 PASS。事后算账：若没留这块”占抽屉的老卡”，要么临时拆借邻线（影响另一装置可用性评级），要么等调货最少 5～7 个工作日——装置每延迟开车 1 小时损失 >20 万。从此该厂把 Triconex 3401/3503E/3623 列进年度 Last-Time-Buy 清单扫货囤积。
常见问题解答 (FAQ)
Q1：Invensys 版 3401 和 Schneider 标新版 DO3401/3401E 能混插吗？
物理插槽兼容，但 Hardware Key Code 不同。同一机架内混插通常不会导致机架宕机，但 TriStation 会报 Key Mismatch Warning；若系统安全手册要求全机架统一 Revision，则需整体更换。升级前先让原厂/授权服务商查您当前 TriStation 版本（需 v10.x 以上识别新版 Key），以原厂 Compatibility Note 为准。
Q2：现在还能订新件吗？交期和货源怎样？
原厂 Invensys 标老版已基本 EOL（End of Life），新项目推荐改用 Trident 平台新版 DO 模块。目前市面货源以 NOS 库存或经老化筛选的翻新品为主，交期视渠道 1～15 天不等。下单要求卖方注明制造日期、提供 Tricon 仿真平台上机测试报告。
Q3：Last-Time-Buy 该囤几件？
若贵装置 Tricon 机架 ≥2 个且计划再运行 5 年以上，建议趁有库存按「机架数÷2 向上取整 +1」囤货（下限 1 件）。EOLO（End of Life Obsolescence）后价格通常年涨 30%～50%，且假货横行。
Q4：热插拔更换有什么注意事项？别直接拔吧？
原则上支持 Hot-Swap，但实操建议：①确认系统处 RUN 且另两主处理器健康（TriStation 看 MP Status 全 OK）；②若模块报 FAULT 而非 TRIP 可在线拔；③拔前记录 Slot 号，插入后等 Ready LED 常绿、I/O 点状态与逻辑一致再离开。严禁在系统处于 Fault 或单 MP 运行时随意插拔多个模块。
Q5：买二手/翻新件怎么鉴别暗病？
要求供应商：①拍清晰序列号+Rev 标签 ②提供 TriStation I/O Diagnostic 截图（含 OVD Pass、无 Stuck-at Fault）③目检背部金手指无氧化发黑、固定螺丝无拆痕。到货后上机前建议用橡皮擦轻处理金手指，上机跑至少一轮 Full Diagnostics。
Q6：3401 带得起几个 24VDC 电磁阀线圈？
取决于负载：典型 ESD solenoid 保持电流 0.15～0.3 A，单模块 16 点合计不超过自限流 4.8 A（持续建议留 30% 余量）。注意感性负载需现场配续流二极管/RC 吸收，否则反电动势可能累积损伤输出级。具体按您阀门厂家线圈 Inrush/Hold 电流核算。
