产品详情

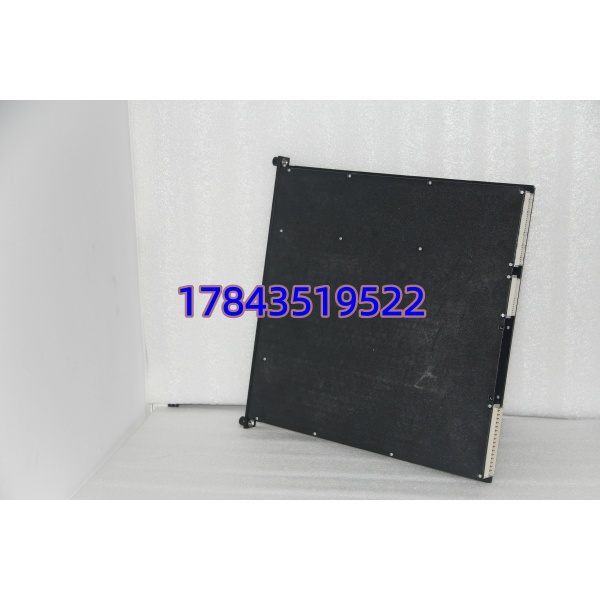

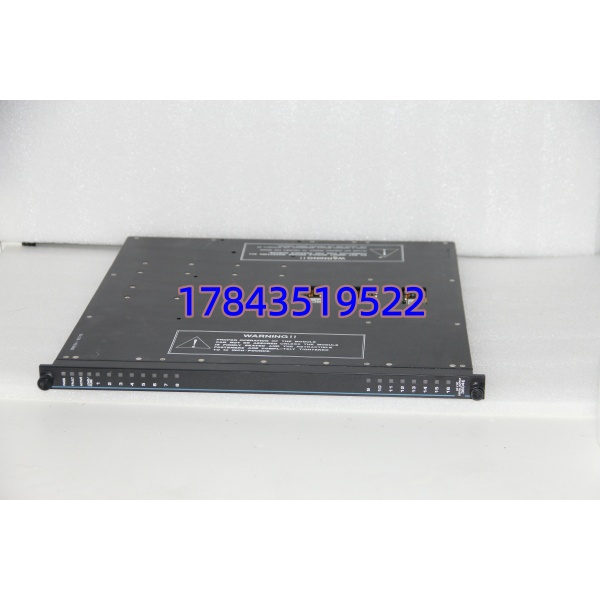

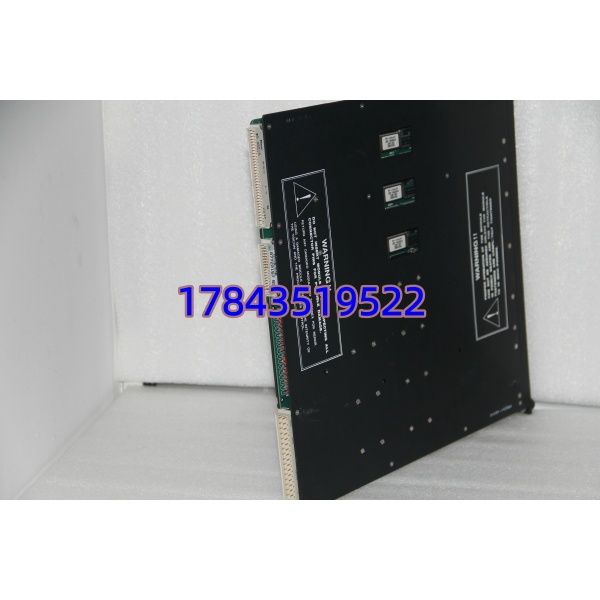

· 型号：3604E（Triconex Trident Digital Output Module，16-Point 24 VDC Source）
· 品牌：Schneider Electric / Triconex（原 Invensys Triconex）
· 系列：Tricon Trident SIS — TMR Digital Output Module (DO16 24VDC Source)
技术参数
- 产品类型：TMR 三重模块冗余数字量输出 — Source（正逻辑/PNP），16 点
- 完整型号标识：3604E（早期代次 3604A / 3604B 功能近似但诊断略弱，3604E 为 Trident 优选版带增强诊断）
- 所属系统：Tricon Trident 机架（3500 系列主机架配 TCM Trident 或 Trident 独立机架），严格来说 3604E 不兼容老 Tricon v8 纯 3500 机架 I/O 槽（老机架用 3504E 系），须确认你机柜是 Trident (v9/v10/v11) 再下单
- 输出通道：16 点，分 2 组 × 8 点，每组有独立 Common（+24VDC 外部电源接入）
- 输出类型：Source / PNP 正逻辑——模块内部上管导通时输出 +24VDC 到负载，负载另一端回 0V；COM 端接外部 +24VDC 电源正极
- 额定负载：0.5 A / 点 @ 60℃（阻性），每组最大 2.0 A，模块总 ≤ 4 A；最小负载建议 ≥10 mA（银合金触点久置不硫化）
- 输出电压范围：20–32 VDC（典型 24VDC 标称），导通压降 ≤ 1.0 VDC @ 0.5A
- 关断漏电流：≤ 0.1 mA
- 响应时间：ON ≤ 10 ms / OFF ≤ 10 ms（可软件配输出延时滤波）
- 保护功能：输出过流限制（典型 1.1–1.5A 打嗝关断）、热关断自恢复、开路检测（load detection 需外部电源已送上）
- 安全等级：IEC 61508SIL 3 / IEC 61511SIL 3，TÜV certified，符合 API 670
- 诊断：持续三路输出表决自诊、短路/开路/过温检测，Fault LED + 每点 Active LED，TriStation 可读详细 Fault Code
- 热插拔：支持在线插拔（Hot-Swap），系统正常时先松锁→拔旧→插新→锁紧→观察 Health LED 常亮
- 背板供电：+5 VDC 由 Trident 机架背板供给（典型 200–280 mA 扫描依赖）
- 工作温度：-20℃～+70℃（运行），-40～+85℃ 存储，5%–95% RH 非冷凝
- 安装：Trident I/O 机架槽位（8110/8300 系列 Trident 版），35mm DIN 导轨机箱
- 尺寸/重量：约 101.6×146.05×28.58 mm，0.24 kg
- 编程/组态：TriStation 1131 / Trident Configuration（固件版本影响部分诊断——Trident 需匹配最低 TCM 固件，通常 v10.5+ 全兼容）
- 停产状态：3604E 仍在 Trident 产品线但早期批次进入 Legacy 库存通知，新 Trident 推 3604E2 等小改，3604E 仍可订 NOS/二手
产品介绍
现场实测发现，ESD 系统做年度回路测试时空载 DO 点报”Open Load”——不是模块坏而是现场电磁阀配电断线或外接 24VDC 未送上（3604E 具备负载检测，外部电源掉电或回路开路会报诊断但不是 Fault Trip）。某个 LNG 接收站碰过 3604E 一组 8 点驱动安全关断电磁阀，因端子压接力不够热胀冷缩致接触电阻渐增至模块判开路，清洁端子重压后恢复。3604E 是 Trident 平台最常用的 24VDC Source 输出卡，比老 3504E（3500 机架用）诊断更细且支持负载检测，TMR 三路表决意味着单路驱动电路失效不会误动——安全输出该通时三路均令通，该关时 2oo3 表决关，这是 SIL 3 的底气。
采购端三点。第一，3604E 仅用于 Trident 机架（TCM 为 Trident 型或 Trident 独立主机架），老 Tricon v8 纯 3500 机架用 3504E 系不可混插——插错卡槽可能不认或报配置错，开柜抄机架型号/TCM 标签确认是 Trident 再下单。第二，3604E 与早期 3604A/3604B 插槽兼容（同 Trident），功能增强版可替入，建议尽量买 3604E 或确认原 BOM 允许降配。第三，按 ABC 分类属 A 类（SIS 关断输出），建议按 SIS 机架槽位 N 备 N+1 块冷备。要求卖家提供：①完整序列号标签照（3604E 字样）②逐点带载触发测试（LED 亮+输出端测电压≈24V）或校准单 ③确认与您 Trident 机架 TCM 固件兼容（v9+全兼容，v10/v11 推荐）。
替换与升级建议
✅ 直接替换
- 3604E ←→ 3604E 新批次 / 3604A / 3604B（早期 Trident DO 版，插槽同但诊断较弱）——物理兼容 Trident I/O 槽，直接原位替换。TriStation 重认模块确认 Health OK、无 Ch Fault。若原 BOM 指定 3604E 建议不降配（负载检测与诊断细化），紧急时可暂用 3604A/B 顶替。
- 注意：3604E 不同于 3504E（3500 机架用 DO）——3504E 插 Trident 机架通常不被识别或报 Slot Type Mismatch，反之 3604E 插老 v8 3500 机架也不启动。
⚠️ 软件兼容（需改系统架构）
- Tricon 新代 Trident DO 模块后续小改（如 3604E2）——物理兼容可替入 3604E 槽位，功能一致。若整柜从老 Tricon 3500 升 Trident 则 3504E→3604E 需同步换机架+TCM 并重新组态 I/O 映射，属系统级改造。
- 试图用 3504E 替 3604E：不兼容（背板握手不同），仅当你保留老 3500 机架未升级时可继续买 3504E NOS，不可交叉。
❌ 硬件不兼容
- 3503EN/3500/32（DI 模块）/ 3511（AI）等其它 I/O 类型——插错会导致槽位报错且不提供 DO 功能。
- 任何 PLC 通用 DO 模块（IC693MDL742 等）——背板协议不同，完全不能插入 Tricon 机架。
