描述
产品详情

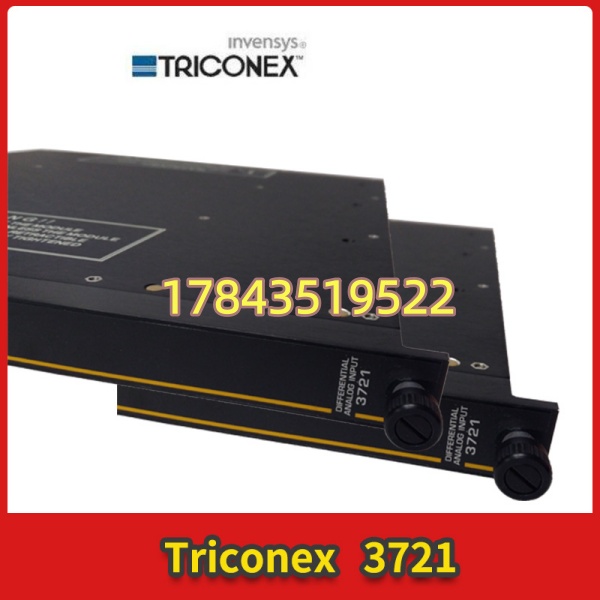

· 型号：3721（3003721-xxx 系列）
· 品牌：Triconex / Schneider Electric（原 Invensys 英维思）
· 系列：Tricon v9 / v10 / v11 — TMR Differential Analog Input Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | Triconex 3721（完整部件号例：3003721-010，-020等，以标签为准） |
| 模块类型 | TMR 三重模件冗余 差分模拟量输入模块（Differential Analog Input, DAI） |
| 适用系统 | Tricon v9（v10.2+固件）、v10、v11 安全仪表系统（SIS/ESD），不可用于非TMR机架 |
| 输入通道 | 32路差分（Differential），DC耦合，通道组分隔离 |
| 输入信号范围 | 电压：0～5 V DC 或 -5～+5 V DC（软件可选，±6% 过量程允许）；电流：0–20mA/4–20mA（需外接250Ω精密分流电阻于端子板） |
| 分辨率 | 12位或14位可编程（Per official datasheet） |
| 测量精度 | ≤±0.15% FSR（满量程），0～60℃环境温度 |
| 输入更新率 | 10 ms / 通道（与主处理器扫描同步） |
| 输入阻抗 | 典型 10 MΩ（通电）/ 140 kΩ（断电），最小 |
| 共模抑制比(CMRR) | -85 dB（DC～100 Hz），典型 |
| 共模电压范围 | -12 V ～ +12 V peak |
| 过压保护 | 连续耐受 150 V DC / 115 V AC |
| 通道隔离 | 组间电气隔离 ≥420 kΩ（典型），现场-系统隔离 ≥800 V DC（典型） |
| 背板取电 | 由 Tricon 机架背板供给，典型功耗 <15 W |
| 诊断功能 | 每通道断线/超量程/校准异常检测，三路表决不一致报警，模块Pass/Fault/Active LED |
| 安全认证 | IEC 61508 SIL 3，IEC 61511，TÜV AK6，CE / UL / CSA / FM |
| 热插拔 | 支持在线更换（建议先设Maintenance Mode或在非联锁触发窗口操作） |
| 工作温度 | 0～+60℃（部分宽温资料标-25～+70℃，柜内建议保守按0～55℃选型） |
| 存储温度 | -40～+85℃ |
| 安装方式 | 插入 Tricon 主机架或扩展机架任意通用 I/O 槽位 |
| 端子底座要求 | 须配专用高密度端子板，如 3000 系列（3700T/3721T等），注意底座版本与电缆匹配 |
| 生命周期状态 | Discontinued / EOL — 原厂新件停供，市场以全新拆机(New Surplus)及测试翻新品为主 |
| 模块颜色标识 | 黄色手柄/面板（Triconex AI模块标准色码） |
产品介绍
现场实测发现，Tricon机架上报”Analog Input Channel Mismatch”十有八九是3721某一路A/D漂移或端子板接触电阻变大——拔出来摸一下模块本体微热属正常（32通道高密度），但如果某通道持续超差就得整块换。3721是Triconex经典高密度AI卡，内部三条独立信号调理+ADC并行采样做2oo3表决，单通道硬件故障不会造成SIF误动或拒动，这是SIL 3架构的根基。(严格来说，它要求Tricon机架固件v10.2以上完全支持，老v9早期版本部分修订需查Compatibility Note，以原厂Field Terminations Guide为准。)
站在备件经理角度，3721比DI/DO卡更容易踩坑的地方有两个：一是原厂EOL后全新原包极少，市面翻新品通道漂移难肉眼判断；二是它与新型号3704E/3664不完全引脚兼容，不能简单物理替换——老系统继续跑就得LTB囤货。它的TCO价值就在于保住现网SIS不停机，避免为一块AI卡提前做整机迁移（那可是整柜换 chassis + 重验SIF + 停车窗口，代价是模块价的几十倍）。
应用场景与库存策略
SIS系统模拟量输入卡故障通常不会立刻跳车，但会让重要过程变量（反应器温度、高分压力、炉管流量）”变盲”或直接走Bad Quality触发SIF安全动作——有些厂联锁设计是AI故障→安全导向关阀，那就直接非计划停车。3721交期原厂已无，二手渠道鱼龙混杂。
- 炼化/乙烯 反应器温度/压力/进料流量采集（SIS/ESD）——32路差分高精度采集，非它不可因现网Tricon v9/v10架构+TMR表决逻辑匹配；建议按A类关键件设安全库存 SS=1件/每套Tricon系统（多套共建N+1共享池），密封原包存恒湿柜，到货做TriStation通道读数校验后封存。
- 海上平台/陆上终端 火气系统(F&G)及紧急关断模拟量监测——补货周期按周算；建议自留1件冷备并同步备配对的端子底座（3700T/3721T系列），底座弹簧老化也是常见故障源。
- 化工/化肥 合成氨装置安全联锁模拟量输入——老系统暂无Tricon CX迁移计划；建议将3721列入停产预警LTB清单，至少囤1～2件。注意3704E或3664需改机架配置和端子接线，不能直接1:1替换。
- 电力 燃气轮机/锅炉安全保护温度/差压采集——建议参照主机组A类备件定额，结合年度大修审计库存有效性及固件版本一致性。
真实案例：南方某炼化重整装置Tricon v10系统一块3721在大修后上电自检报”Lane 2 Channel 17–20 Drift >0.5%FS”，热插拔更换后正常但库房无备件。原厂确认EOL无法订新，紧急从三家渠道调货，收到第一块翻新品插上TriStation读ID正常但加载工程后通道8～15零漂——卖家只做了ID读取没做满通道标定测试。最终第二轮换货（测好件+附通道校准记录）隔天到，延误处置约18小时，幸亏该AI点未参与直接跳车联锁。事后该厂把3721备件验收标准改为”必须提供32路加标准信号源标定记录”，并LTB购入两块未上电拆机件封存入库。教训很简单：AI模块翻新品只测上电不够，要逐通道加信号验证，不然换上的可能是隐性坏件。
常见问题解答 (FAQ)
Q1：3721现在还能订原厂新件吗？市面流通什么成色？
A1：施耐德已将Tricon早期I/O系列纳入Discontinued，原厂新件基本绝版，全新原包多为从未上电的退役拆机件(New Surplus)，翻新品也常见。采购必须要求：①序列号与原标签实拍 ②TriStation成功识别+读出版本截图 ③32路差分加标准电压信号(如2.5V)逐通道标定记录（拒绝只做”上电亮灯”测试）。警惕低价无测试记录件。
Q2：听说停产了，Last-time-buy买几件合适？
A2：只要你的Tricon v9/v10系统3年内不做整机迁移到Tricon CX/Trident新平台，就必须LTB。建议按运行机架套数设共享池(N+1)，单套独立系统最少备1件（含配对端子底座）。多套装置集中建池可降低呆滞，但需确保各机架3721固件修订版兼容（大版本跨Rev A→Rev C有时需核对）。
Q3：新款3704E或3664能直接插上去替代3721吗？程序要改吗？
A3：物理插槽可插但一般不能直接1:1替代，3704E(Enhanced AI)或3664(高密度Enhanced DI/AI变体)要求机架固件支持且需在TriStation重新配置I/O点、改端子板接线（点数/排列可能不同），属工程变更而非简单热插拔替换。(严格来说若你计划向Tricon CX迁移可评估用新代模块，但老系统维持则坚持囤3721原型号。) 切勿不核对配置直接混插。
Q4：3721要配什么端子板？底座也要一起备吗？
A4：须配Triconex专用高密度端子板——常用3000系列如对应3721T（弹簧）或3721E（螺丝），具体以你现网底座型号为准。底座强烈建议连同模块一起备，高密度弹簧端子长期受热循环易疲劳松脱，只备模块不备底座同样是隐患。
Q5：支持热插拔吗？更换有什么注意？
A5：支持在线热插拔。操作前建议在TriStation将槽位设Maintenance Mode或按厂内SIS变更程序确认相关SIF是否需临时旁路（AI故障常映射为Bad Quality→安全导向动作），拔出旧模块插入新模块后系统自动重读ID恢复表决。更换期间该模块所有AI点暂时不可用，相关SIF逻辑须评估旁路必要性——严格按贵厂SIS Management System执行。
