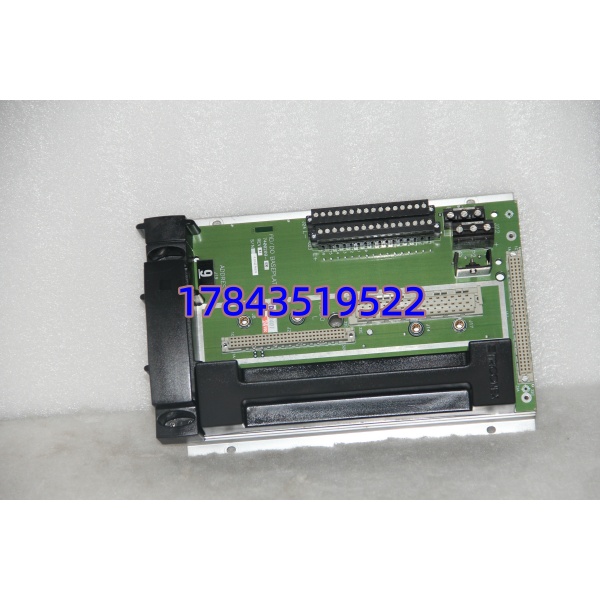

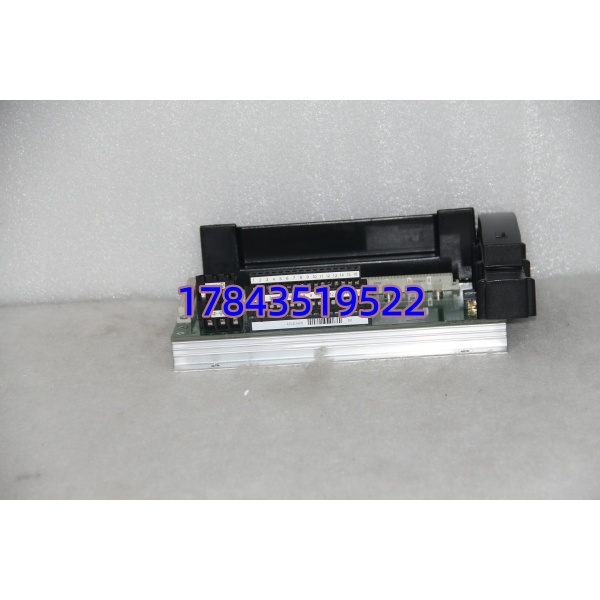

产品详情
· 型号：DO2401
· 品牌：TRICONEX（施耐德电气 Invensys Triconex）
· 系列：Tricon Safety System — Tricon CX / Gen XI TMR Digital Output Module
规格参数
- 产品型号：DO2401（新一代 Tricon 系列 DO 模块，浅灰/蓝标识面板）
- 适用系统：Tricon Gen XI / Tricon CX 主机架及远程 I/O 机架（不向下兼容 Classic v9/v10 老机架，需核对）
- 输出类型：16 通道 数字量输出，非共端（Isolated Points），Source（高侧）型
- 额定负载电压：标称 24VDC，工作范围 22–45 VDC（外部现场电源）
- 每通道额定电流：2.0 A 连续 @ 24VDC
- 浪涌电流：10 A / 10 ms（冷负载兼容）
- 关断漏电流：≤ 2 mA
- 导通压降：＜ 4 VDC @ 额定负载
- 点间/现场-系统隔离：1500 VDC 光隔离
- 诊断功能：Output Vote Diagnostic(OVD)，熔丝监测（经 FTB），通道开路/短路上报主处理器
- 现场接线保护：外接 FTB 端子排配 2.5A 快熔；模块本体有过流检测逻辑
- 工作温度：0～+60℃
- 认证：IEC 61508SIL 3 / IEC 61511/ FM / CSA / CE（以实物铭牌为准，需核对）
产品介绍
DO2401 是 Triconex 新一代 Tricon CX / Gen XI 平台的 TMR 数字量输出模块，功能定位等同于 Classic 系列的 3604E，但硬件平台更新——更宽温裕度、改进 EMC 性能、与新版 TriStation CX 软件原生适配。它用于 SIS/ESD 系统驱动 24VDC 电磁阀、跳闸继电器、声光报警器等安全相关负载，三路表决输出保障单点故障不影响现场安全动作。
坦白讲，如果你现场还是老 v9/v10 机架（3008+3604E 那种），DO2401 插不进去或不被识别——两者背板总线不同代。我在现场遇过集成商拿 DO2401 想替 3604E 被原厂否掉。老系统继续找 3604E 库存；新上 CX 平台才用 DO2401。采购前一定确认主机架 Main Processor 型号是 3009/3110(CX) 还是老 3008。
应用场景与行业案例
痛点切入：
ESD 系统驱动 24VDC 紧急切断阀电磁阀，老 DO 模块熔丝烧了没报警，联锁测试时才发现——这是 I/O 无诊断的典型坑。 配合新版 FTB 能把”熔丝熔断/负载开路”直接送 SOE，白班维护就能处理。再一个，新 Tricon CX 机架不支持老 3604E，硬要用只能整个 I/O 类型统一为 系列。
典型场景：
- 新建炼化项目 — Tricon CX 平台 ESD 驱动 ESDV 电磁阀，要求 SIL 3 + OVD 诊断
- 海上平台改造 — 置换老 Tricon v10 为 Gen XI，全套 DO 模块升为 以获固件在线校验
- 化工聚合 — PSD 驱动压缩机防喘振电磁阀，单点故障不影响跳闸
- LNG 接收站 — 低温区长距离接线，点隔离防通道间干扰误动
真实案例：
某沿海 LNG 接收站老 Tricon v10 ESD 扩容，EPCC 初版设计写 3604E。后因主控系统统一升 Tricon CX（3110 CPU），原厂明确 3604E 不兼容，全部改为 。调试时 TriStation CX 读出某路负载开路（现场接线端子压到线皮），当场重做。安全工程师说：”老系统这问题得等联锁试验才发现，现在一上电就知道。”——这就是换新一代模块的价值，但前提是你的机架本来就是 CX/Gen XI。
常见问题解答 (FAQ)
A：不能。 是 Tricon CX/Gen XI 平台模块，背板总线与 Classic v9/v10（3008 CPU + 3604E）不兼容。老系统继续用 3604E；新 CX 平台才用 。买前确认主机架 Main Processor 型号。
Q2：支持热插拔吗？在线更换有什么风险？
A：支持在线插拔。若 TMR 另两路正常，拔掉瞬间受影响通道会短暂消失（表决丢失），可能触发关联联锁——建议确认 SOE 逻辑允许或在工艺允许窗口更换，换完看 PASS LED 及 TriStation 无告警。
Q3：和 3604E 接线、FTB 端子板通用吗？
A： 通常配新版 FTB（如 FTA-xxx 系列标记适配 ），接线定义大多一致（24VDC Source 出），但 ，别直接沿用老 3604E 的 FTB 不问版本——个别版本 FTB 熔丝监测回路有差异。
Q4：每点 2A，现场多个电磁阀并接行吗？
A：可以并接但总电流不超 2A/点，建议单个 DO 点驱动 ≤1.6A 留余量。多电磁阀并联需确认同时励磁总电流，感性负载必须并续流二极管（24VDC 线圈推荐 1N4007 或等效），否则反电动势加速光耦老化。
Q5：OVD 报 Deviation 怎么排查？
A：先查对应点现场负载/熔丝→量现场端电压→核对 FTB 插接到位。若现场正常仍报，可能模块内一路表决通道劣化，建议更换。这是 TMR 优势——它提前告诉你”快不行了”。
