描述
产品详情

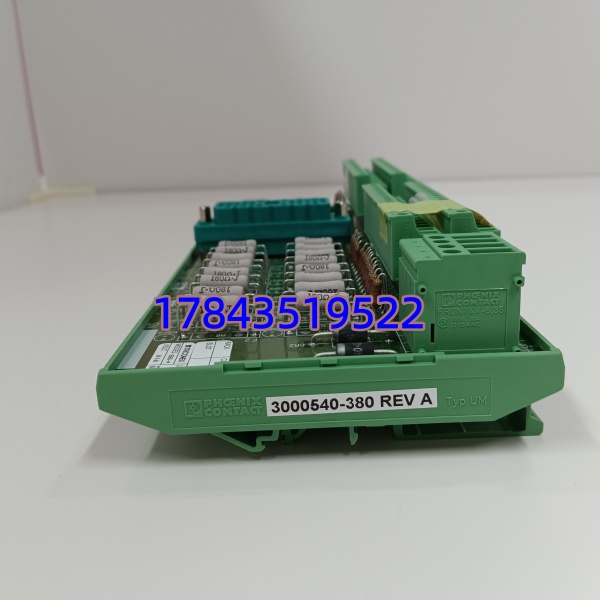

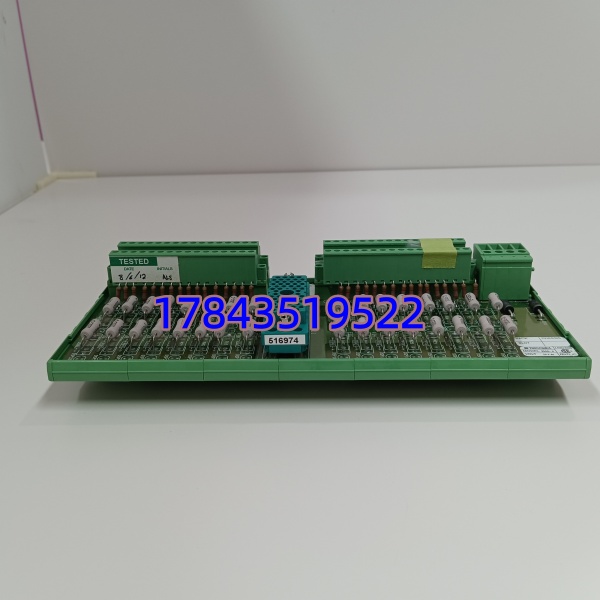

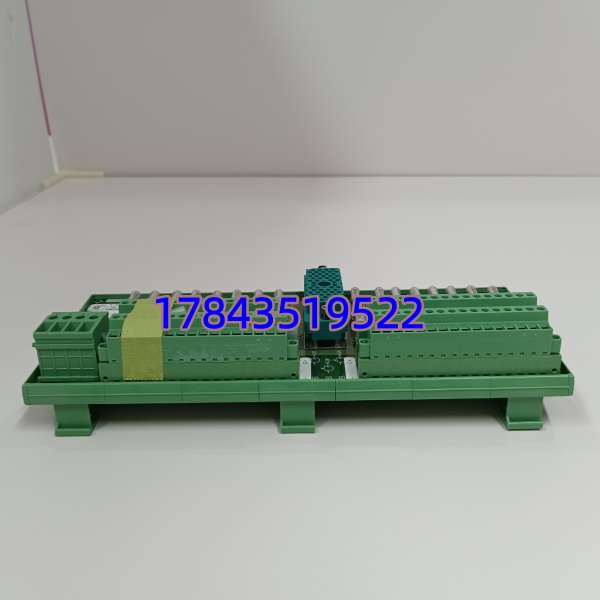

· 型号：9566（订货标识 7400150-370，配套子板 3000540-380）
· 品牌：Triconex / Invensys / Schneider Electric
· 系列：Tricon Model 235 / 255 / 3009 TMR Safety System — Main Processor Module (MP)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Triconex (Invensys / Schneider Electric) |
| 型号 | 9566（完整部件 7400150-370，配套 3000540-380 内存/通信扩展板） |
| 模块类型 | Tricon Main Processor Module (MP) — TMR 架构 |
| 适用机架 | Tricon Model 235/255/3009 Main Chassis（不兼容 Trident/Tri-GP 新机架） |
| 处理器 | 早期 Motorola 68xxx，后期 PowerPC 级（依 Rev/ISSUE），典型 33–133 MHz |
| 程序存储器 | Flash / EPROM 存储控制逻辑（下载自 TriStation） |
| 数据存储器 | 电池备份 SRAM（典型 128KB～1MB 依版本），由机架主电池保持 |
| 通信接口(主) | RS-232/485 串口（用于 TriStation 编程/维护），Ethernet 由子板(如 4328/4351)或 NCM 模块提供 |
| 配套子板 | 3000540-380（内存/通信协处理），部分批次集成于 MP 板 |
| 冗余架构 | TMR 三块 MP 并行运行，2oo3 硬件投票剔除单点故障 |
| 诊断 | 板上多组 LED（Run/Fault/Vote/Comm），Watchdog，上电全自检，TriStation 在线诊断 |
| 热插拔 | 支持在线更换（TMR 架构下一系故障可热拔插更换，程序自动同步或需 Download） |
| 机架供电 | 背板 +5 VDC / ±12 VDC（由 Tricon Main Power Module 如 8110/8312 供给，典型功耗 <25W） |
| 工作温度 | 0℃ ～ +60℃（存储 -40℃～+85℃） |
| 相对湿度 | 5%～95% RH，非冷凝，G3 敷形涂层常见（Coated Version 后缀 C） |
| 安全认证 | SIL 3 (IEC 61508 / IEC 61511)、TÜV、FM、CSA、ABS/DNV（系统级认证） |
| 安装方式 | 插入 Tricon Main Chassis Slot 1/2/3（标记 MP1/MP2/MP3），前面板锁紧 |
| 尺寸/重量(约) | 标准 Tricon 模块 ≈340×220×40 mm 含面板 / 0.9 kg |
| 配套件 | 需配 Tricon Main Power Module (8110/8312)、I/O 模块、端子块及 TriStation 软件授权 |
产品介绍
（从维护者视角切入）在某沿海 LNG 终端 SIS 年检碰过——#1 ESD 站 Tricon 主架 MP-R 报”Processor Degraded / Memory Parity Error”，另两系正常接管。拔出 9566 发现板载 SRAM 电池回路腐蚀（运行第 16 年），换新卡重灌程序后三系恢复同步。这卡就是 Tricon TMR SIS 的”决策中枢”：跑紧急停机逻辑（ESD Level 1/2）、读 DI 表决、驱动 DO 表决输出，并通过 2oo3 剔除单系故障——它本身坏不导致误跳闸（需双系或三系共错），但三块坏一块后 TMR 降级为双系运行，偏离 IEC 61511 SIL 3 架构要求及部分业主 SIS 管理程序。
Triconex 早期 9566/9570 系列已列入 Legacy EOL/LTB Closed（部分区域 2015–2018 年通知），官方新件停售，市面只剩 NOS（未拆老库存）与经 TÜV 级测试翻新版。我把它列 S/A 类关键（SIS 主处理）——关键装置（炼化 ESD、海上平台火气保护）每套 Tricon 主架（通常 3×MP 在线）全厂至少留 1 块同 Rev 冷备，别等 Vote Degraded 报警才满世界找，那时交期是”看渠道库存运气”。花一块卡的几千美金锁定 SIS 完整性，比一次 SIL 降等审查/PHA 重评便宜太多。
应用场景与库存策略
MP 模块故障初期隐蔽——TriStation 报”MP Module X Degraded/Vote Warning”，SIS 功能仍正常但安全裕度打折。9566 新件稀缺，缺件意味 TMR→Dual→Simplex 逐级降级，不符 SIS 管理制度及部分保险公司要求。
- **炼油/石化/LNG ESD SIS（Tricon Model 235/255/3009 主架 → 非它不可因 Tricon 专有背板寻址及 2oo3 投票）→ 建议：S/A类，每套 Tricon 主架（3块MP在线）全厂至少留 1 块同 Rev+涂层冷备；关键单装置建议按”3+1″即 N+1 执行
- 海上平台/FLNG 火气系统(F&G)与 ESD 共用 Tricon 主架 → 同等重要 → 建议：按装置区域各留 1 块冷备
- 老 Tricon→Trident/Tri-GP 迁移规划项目 → 9566 不插 Trident 机架（3625/3664 用不同 MPU），若决定升级需按 Schneider Migration Guide重做逻辑编译、I/O Mapping 及 SIL 论证，获 MOC 批准方可实施；老厂维持续命则继续备 NOS
- 电池/FW 提醒 → Tricon 主架机架电池（通常 3.6V 锂 D 型）需 5 年定期更换（不断电热插拔换可但建议计划停机），亏电致 SRAM 清零需重 Download；冷备件到货建议核对 HW/FW Rev 兼容现网 TriStation Version（V4.x vs V5.x 注意）
真实案例：南方某炼厂加氢裂化装置 2020 年，SIS 柜（Tricon 3009）R 系 MP 报”Memory Battery Low then Processor Fault”，热切换至双系运行（提特殊运行申请）。库房无 9566 冷备——原厂答复”Legacy EOL 建议找渠道 NOS 约 4～6 周 或评估 Trident 升级”。那期间双系跑 21 天加强 SOE/Vote Status 监视，等空运 NOS 件到货重灌逻辑恢复三系冗余。事后盘点——全厂 3 套 ESD 共 9 块 MP 在线零块备件。现在执行：全厂留 1 块同 Rev 7400150-370（带敷形涂层匹配现场）冷备密封存放 + 入秋做 Tricon System Health Check（MP Vote Status + Battery Voltage Log），再没裸奔过。
