描述
产品详情

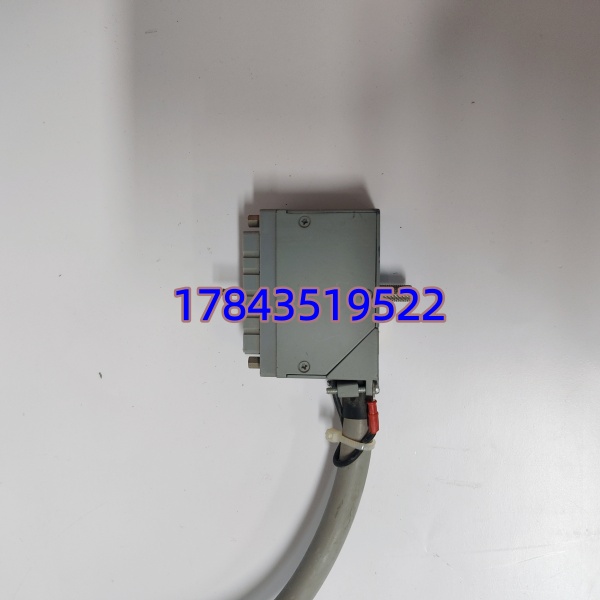

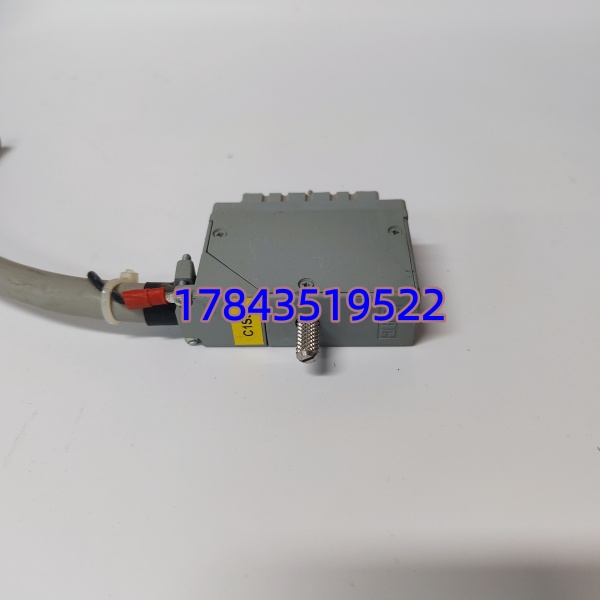

· 型号：4000103-513
· 品牌：Triconex（Schneider Electric，原 Invensys）
· 系列：Tricon / Tricon CX SIS 现场端子组件 FTA（Field Termination Assembly）
规格参数
- 产品型号：4000103-513
- 产品全称：Field Termination Assembly（FTA）——现场信号接线端子板
- 适用系统：Tricon v9/v10 / Tricon CX TMR Safety Instrumented System
- 配套 I/O 模块：需与特定 Triconex DI/DO/AI/AO 模块配对（如 3503E/3604E/3700A 等，具体依后缀定义信号类型，需核对）
- 接口形式：前端标准螺钉端子排（接纳现场电缆 0.2～2.5 mm²），后端 37-pin D-sub Female 接 I/O 模块扩展缆
- 配套电缆：Triconex 指定 37-pin 扁平/圆形 I/O 扩展电缆（如 4000094-310 等，长度依柜内布局）
- 信号类型：依 FTA 版本——常见为 24VDC DI（干/湿接点）或 AO 有源输出型，4000103-513 后缀 -513 通常对应特定 DI 或 AI 配置（以原系统 BOM 为准）
- 诊断支持：配合 I/O 模块执行通道级开路/短路检测及三取二表决诊断
- 安全等级：设计时符合 IEC 61508SIL 3（作为完整 TMR 回路的一部分）
- 工作温度：0～+60℃（部分资料标 -20～+70℃，以手册为准）
- 存储温度：-40～+85℃
- 安装方式：面板/导轨安装（通常固定在柜门或端子排区，非 Tricon 主机架内）
- 防护等级：IP20（柜内安装）
- 供电：由所配 I/O 模块经背板提供（FTA 本身通常不独立供电，部分带指示灯型取电自模块）
- 认证：CE、FM、cULus、ATEX/IECEx（依具体版本）
产品介绍
4000103-513 是 Triconex TMR 安全系统的现场接线端子板（FTA），作用很简单但缺了不行——Tricon I/O 模块本体是插在主机架里的，现场几十根 DI/DO/AI/AO 电缆不直接进机架，而是先接到 FTA 的端子排，再通过 37-pin 电缆连 I/O 模块。FTA 配合模块内部的诊断电路能做线路开路/短路检测，这是普通端子排做不到的。
老实说这就是 SIS 系统的”消耗性 MRO 件”——本身不坏，但现场改造增线、端子氧化、被人拆坏都是常见事。有一点千万注意：Triconex FTA 后缀极其敏感，-513 和 -110、-320 等代表不同信号类型（电压/电流/干接点/湿接点/配电型），买错 FTA 和模块不匹配，信号类型对不上可能导致拒动或误动，必须核对原系统 I/O 清单或旧件完整编号。
应用场景与行业案例
痛点切入：
我在海上平台见过 ESD 系统年检时发现某个急停按钮 DI 点读到 0 但现场按钮实际按下无反应——查下来是 FTA 端子排背后焊点热胀冷裂虚焊（老装置用了 15 年）。这种故障特征就是”时好时坏”，模块诊断报通道异常但不报模块 FAIL。整换 FTA 后立刻正常。SIS 回路里 FTA 是唯一的现场物理接口，老化后引发的隐性故障比模块本身坏更隐蔽。
典型场景：
- 炼油/乙烯装置 ESD（紧急停车系统）——FTA 终结现场压力开关节点、急停按钮，配合 TMR DI 模块做三取二表决
- 海上平台火气系统（F&G）——气体探测器/火焰探测器信号经 FTA 接入 Tricon AI 模块
- 电厂锅炉 BMS——燃烧器安全逻辑中限位开关、压力开关经 FTA 进 DO/DI 模块
- 老 Tricon v9 系统 MRO 改造——原 FTA 端子氧化或版本停产，需同号替换保 SIL 认证有效性
真实案例：
华南某 LNG 接收站，Tricon v9 ESD 系统运行第 12 年。大修期间模拟测试发现 Zone 1 紧急关断阀两个 DI 反馈点偶尔不更新状态，摇一摇 FTA 外壳灯闪一下又恢复。仪表工初判模块问题，我让他把对应 4000103-513 FTA 拆下看——背面 D-sub 插针有轻微氧化绿锈（靠海盐雾腐蚀），接触电阻偏大超出模块诊断阈值。订了块全新同号 FTA，现场线平移过去，测试全点正常，没动程序没换模块。主管说”早知道 FTA 也会老化，五年前就该纳入备件清单”。
