描述
产品详情

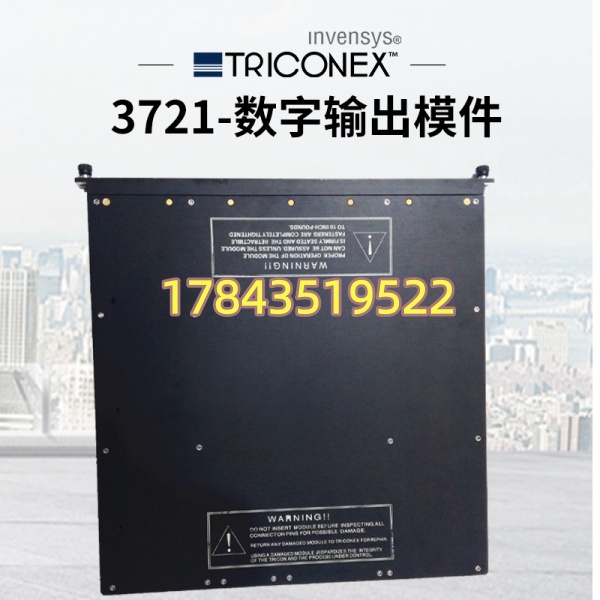

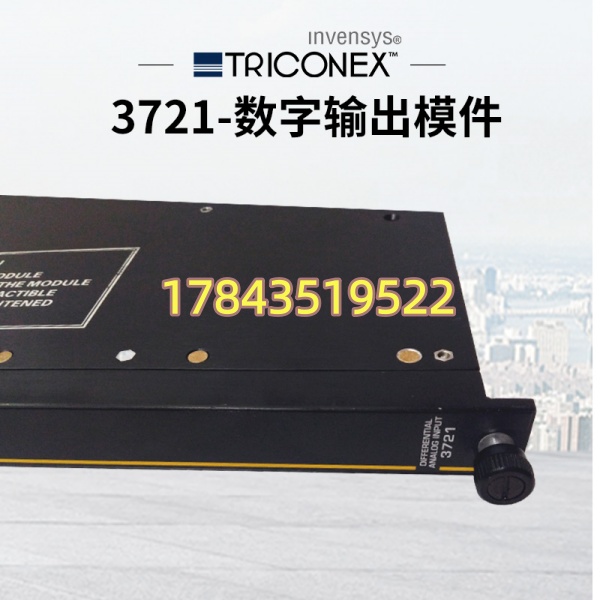

· 型号：3721（常见变体 3721C/3721-100-000 等同功能）
· 品牌：TRICONEX（英维思 Invensys / 现 Schneider Electric）
· 系列：Tricon SIS — 3700 系列 TMR Analog Input Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3721 |
| 制造商 | Triconex / Invensys（现 Schneider Electric） |
| 产品类型 | TMR Triple Modular Redundant Analog Input Module（AI） |
| 输入通道 | 32 路差分（Differential），DC 耦合，通道组分隔离 |
| 输入信号电压 | 0~+5 VDC 或 -5~+5 VDC（软件组态可选，±6% 过量程允许） |
| 输入信号电流 | 0~20 mA / 4~20 mA（需配外部 250 Ω 精密分流电阻于端子板） |
| A/D 分辨率 | 12 bit / 14 bit 可编程 |
| 测量精度 | ≤ ±0.15 % FSR（全量程，0~60℃，典型值） |
| 输入更新率 | 10 ms（全通道同步采样） |
| 输入阻抗（上电） | ≥ 10 MΩ（DC）；断电典型 140 kΩ |
| 共模抑制比(CMRR) | -85 dB（DC ~ 100 Hz，典型值） |
| 过压保护 | 连续 150 V DC / 115 V AC（现场端对系统地） |
| 现场-系统隔离 | ≥ 1500 V DC（光隔离 + 变压器隔离） |
| TMR 表决机制 | 三路独立采样 → 主处理器 2oo3 表决，单通道故障自动屏蔽 |
| 安全认证 | IEC 61508 SIL 3、IEC 61511、TÜV、FM、CSA、CE |
| 背板功耗 | < 15 W（由 Tricon 主机架 5V/24V 背板供电） |
| 指示灯 | Pass（绿）、Fault（红）、Active（绿）、Field（黄） |
| 热插拔 | 支持（在线更换不中断 SIS 运行，Tricon v9.0 及以上固件） |
| 兼容机架 | Tricon v9/v10/v11 主机架及扩展机架（需匹配 MP 模块固件版本） |
| 配套端子板 | 如 3721T / 8300A 系列（信号接线在外置端子板，模块本体不直接接现场线） |
| 工作温度 | -40 ~ +70 ℃ |
| 存储温度 | -40 ~ +85 ℃ |
| 模块颜色标识 | 黄色面板标签（Tricon AI 模块标准色） |
| 生命周期状态 | Legacy/Discontinued（施耐德建议向 Trident/Tricon v11+ 新 I/O 迁移，无直接引脚兼容替代件） |
产品介绍
SIS 柜里这东西要是报 Fault 灯常亮，第一反应别慌——先查端子板 250Ω 分流电阻有没有虚焊或温漂超差导致通道超量程，真正模块本体坏的概率在现场实测统计里大概只占三成。（某个炼化厂大修期间连续三块 3721 误报，追到底全是老端子板铜箔氧化引起共模电压漂移。）3721 是 Tricon TMR 安全系统最常用的一块 32 通道差分模拟量输入卡，内部三个独立信号调理+A/D 链路由各自主处理器分别读取再 2oo3 表决——单路 ADC 漂移或通道断线系统照跑并出诊断报警，这才是 SIL 3 架构值钱的地方。
严格来说它只在 Tricon v9.0+ 固件环境即插即用，老 v8.x 早期机架可能要升 MP 固件；3721 与 3720（DI 数字量输入）外观接近但功能完全不兼容，插槽混插会报配置错。原厂已将其列入 Legacy 产品线，新机基本无货——对运行中的 SIS 系统这属于高安全等级关键备件（A 类管理），没备件等于赌 SIF 回路永远不坏，SIL 验证都过不去。
应用场景与库存策略
Tricon SIS 中 3721 负责把压力/温度/液位变送器信号送进 ESD 逻辑——模块彻底故障虽 Tricon 三取二有一定容错，但若三块中两块先后挂（同批次老化或浪涌击穿），关联 SIF 回路将进入故障安全态触发装置停车。进口停产件二级市场鱼龙混杂，属典型高影响中周转件，ABC 分类升 A。
- 石化—加氢裂化/重整装置 ESD 安全联锁 AI 采集（压力/温度/液位变送器回路）：非它不可（TMR 架构+SIL3 认证绑定 Tricon 系统）→ 建议每套 Tricon 机架按AI 模块总数×1 件冷备件（最少 1 件）锁库存，防静电袋密封存恒温柜，每 2 年通电抽检 LED 状态。
- 电力—汽机保护系统(TSI)前置放大器输出信号接入 SIS：高温高湿环境电子元件老化加速 → 建议对同类机组做全厂共享备件池（N 台机组备 1~2 件），降低呆滞资金。
- LNG/海上平台—火气系统与紧急关断阀位置反馈采集：空间受限且海况腐蚀强 → 建议加装浪涌保护器于现场回路，另备 1 件测试 OK 拆机件。
- Last-Time-Buy：确认 EOL 后若装置计划运行 ≥5 年，按在线机架 AI 模块总数 + 至少 1 件保险囤货（新尾货或 Schneider Certified Refurbished 优先）。
真实案例：南方某炼厂加氢装置 Tricon 机架配 3 块 3721（共采集 90+ 点温度/压力）。大修后开车第 3 天一块 3721 通道 17~32 报超量程，随即 Fault 灯亮——因当时无冷备，等渠道调货拆机测试件耗时 72 h，装置被迫降负荷运行损失约 ¥200 万。拆旧分析发现现场施工时 24V 误接信号线引入瞬态过压打坏输入级（150V 连续保护挡不住纳秒级雷击感应），端子板分流电阻反而完好。后来按机架 AI 总数备 1 块冷备并建季度点检制度，再未因此停过车。教训：SIS 模块不怕单点坏（TMR 容错），怕的是第二块坏时无备件换——安全系统备件不是”浪费钱”是 HAZOP 要求的隐性项。
常见问题解答 (FAQ)
Q1：3721 现在还能买到全新原厂件吗？交期或库存状态？
Schneider 已将老款 Tricon 3700 系列部分型号列入 Legacy/Discontinued，原厂盒装新件极少。市面流通主要是 NOS（全新库存尾货）和 Certified Refurbished（施耐德授权翻新品带测试报告），或拆机测试 OK 件。急用强烈建议锁定带功能测试报告的二手件，新项目考虑迁移 Trident 平台新 I/O。
Q2：3721 和 3720 / 3704E / 3503E 能互替吗？
不能。3721=32 ch 差分模拟量输入(AI)；3720=数字量输入(DI)；3704E=高速 AI（不同量程/更新率）；3503E=早期 16 ch AI（v9 以下）。硬件插槽虽同但固件识别不同，严禁混插替代，插错系统报 Configuration Mismatch 且不运行。
Q3：支持热插拔更换吗？更换要注意什么？
支持在线热插拔（Tricon v9.0+），更换时建议：①确认新模块与旧件同型号（含后缀差异尽量一致）②拔出前记录槽位号及 LED 状态 ③插入后等 Pass 灯亮、Fault 灭再用 TriStation 确认 Diagnostics 无告警。严格建议先断现场 24V 变送器电源再插拔减小浪涌风险（部分现场规范如此）。
Q4：有成色/拆机件能买吗？怎么鉴别真伪和好坏？
可买测试通过拆机件应急，但 SIS 备件建议优先 Schneider Certified Refurbished（附 EDM 测试报告）。验收拆机件要点：①激光标贴清晰 SN 可溯、黄标签无重印痕迹 ②金手指无氧化发黑烧蚀 ③上机架后 TriStation 报 “Healthy”/Pass 亮绿灯、无通道漂移 ④配套端子板接触良好（许多假故障出自端子板而非模块）。远离价格异常低且无测试记录的”外观翻新板”。
