描述
产品详情

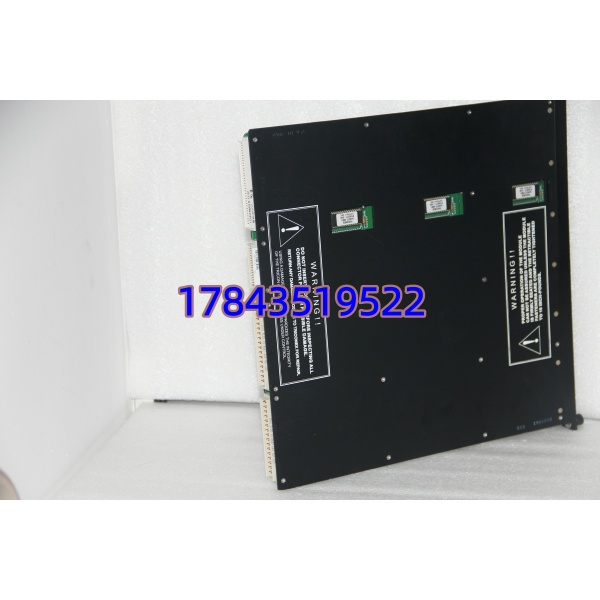

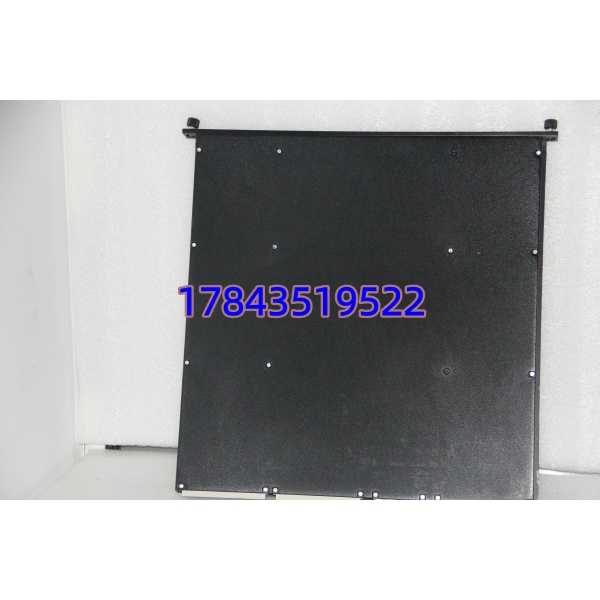

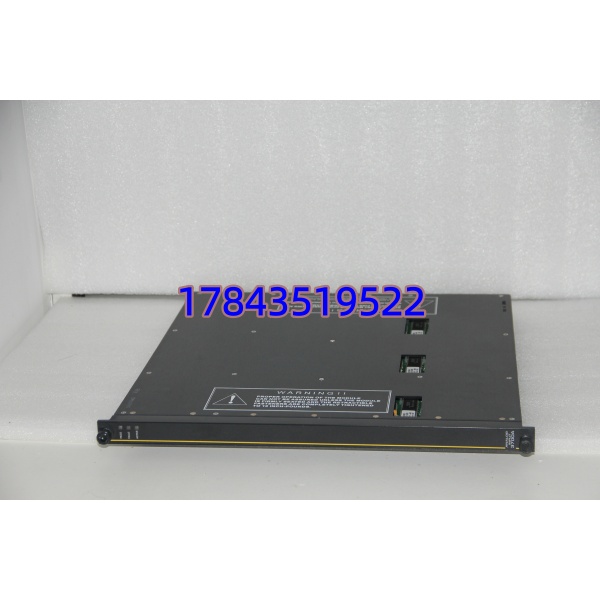

· 型号：3700A（Triconex TMR Analog Input Module）
· 品牌：Triconex / Schneider Electric（原 Invensys）
· 系列：Tricon v8 / v9 / v10 / v11 — 3700 Series AI Module
技术参数
| 项目 | 规格说明 |
|---|---|
| 完整型号 | 3700A（铭牌常见印 98405-51 / 98405-61 等 Part No.，Rev A/B/C 功能兼容——部分区域新标 3700A 与老 3700 非-A 版差在输入范围/诊断细化，混插前核对 FW 支持） |
| 模块类型 | TMR Analog Input Module，支持 2oo3 中值表决 |
| 输入通道数 | 典型 16 通道（部分文献 32ch 版属 3703/3704 族——3700A 常见 16ch 分组 2×8，以现装铭牌为准） |
| 输入信号类型 | 软件组态：4–20 mA（两线制需外供 24VDC 回路电源）、1–5 V、0–5 V、0–10 V（依版本允许子集） |
| 输入精度 | ±0.1% Full Scale（@25℃，典型 0–22mA 范围），温漂 ≤50 ppm/℃ |
| 分辨率 | 14～16 bit A/D（依固件），更新率 ≤主扫描周期或典型 50～100 ms 全扫 |
| 诊断功能 | 开路/断线检测(Burnout)、过量程、通道表决失配(Vote Mismatch)、强制切换诊断(FSD) |
| 安全完整性 | IEC 61508 SIL 3，TÜV 认证，ANSI/ISA-84.00.01 合规 |
| 隔离 | 现场输入↔系统侧 1500 VAC rms 光电隔离，通道组分共 COM（依端子板配线） |
| 热插拔 | 支持在线插拔更换（Hot-Swap），不中断 SIS 主机扫描 |
| 配套端子板 | 需配 Triconex External Termination Panel 3700T 或等价 ETP（8300 系列模拟量端子板——注意 3700T 与 DI 用 3503T 不互换） |
| 供电 | 由 Tricon 机架背板 5 VDC 提供，典型 ≤1.0 A |
| 安装 | Tricon 主机架或扩展机架任意 I/O 槽（不可 Slot1 CPU 槽） |
| 环境 | 0～＋60℃（操作），-40～＋85℃（存储），5～95% RH 非凝露 |
| 认证 | CE / UL / cUL / FM（依批次），符合 IEC 61131-2 / IEC 61508 |
| 生命周期 | Legacy / Limited Availability — 新项目建议评估 Trident/CX AI 模块（不 pin-to-pin 兼容） |
| ⚠️ 关键提示 | 3700A 需外部 24VDC 供 4–20mA 变送器回路（模块本身不输出回路电源）＋须配 3700T 端子板（≠3503T） |
产品介绍
某个乙烯装置 SIS 点检发现——进料流量安全联锁模拟量示值偶偏低 1.8%，追进去是 3700A 某通道基准电阻温漂超差（模块 2003 年投运电解电容轻微漏电影响基准），做 Module Recalibrate 暂缓但建议换件入库。（严格来说 3700A 4–20mA 模式需现场回路外供 24VDC——忘记供外电表现就是 PWR LED 亮但 AI 通道冻结 0 或随机值，这是现场第一高频”模块坏”假象，与之前问 AI3351 同理。）3700A 和 3301(DI)/3503E(DO)/AI3351(脉冲AI) 共同组成 Tricon SIS 模拟＋数字采集层，它不直接跳车（TMR 容错）但丢冗余会 SIL 降级被审计开 NCR——找件等交期最不希望出现。
从采购看：Tricon 老 AI 新件原厂多区 EOL，市面剩 NOS 和测好拆机。我们出仓要求：①3700A 铭牌清晰含 S/N Rev ②插 Tricon 机架被主处理器识别 ③加精密电流源灌 4/12/20mA（或电压源）验证线性 ±0.2%FS 内 ④附 TriStation Diagnostic Report 截图。SIS 柜建议按在线 AI 槽位数 N 每种类型备 ceil(N×10%) 且≥1。新项目评估 Trident/CX 迁移不推荐继续新选 3700A。
替换与升级建议
✅ 直接替换（同型号/兼容 Rev）
3700A（任何 HW Rev 功能兼容）→ 插任意 I/O 槽，Tricon 主机自动重认模块，原 AI 参数（Range / Filter / Fail Safe / Burnout 方向）保留——需 Download 若 FW 提示要求。工作量 ≈10 分钟＋通道趋势核对。注意配套端子板型号须一致（3700T），Base 损坏需同步换。
⚠️ 软件兼容（平台迁移，硬件不 pin-to-pin）
Trident/CX 新 AI 模块 → 需整机 SIS 平台迁移、重新组态 I/O 映射及端子、重做 SIL 验证——属整体改造非简单替换。（注：3700 与 AI3351 也不同——AI3351 是 90-30 用，3700A 是 Tricon SIS 用，二者背板不互通）
❌ 硬件不兼容
AI3351(90-30)、3301(DI)、3503E(DO) 物理可插同槽但系统不识别——必须按原模块精确类型采购（3700A 不能替 AI3351 或 3503E）。RX3i AI 模块完全不互通。
