产品详情

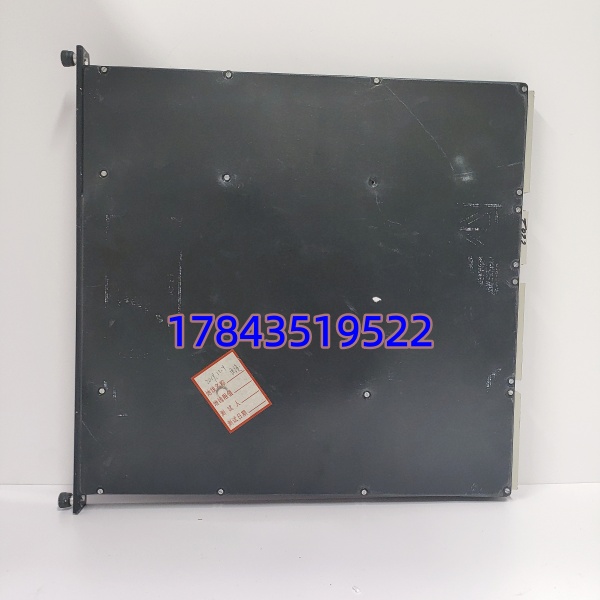

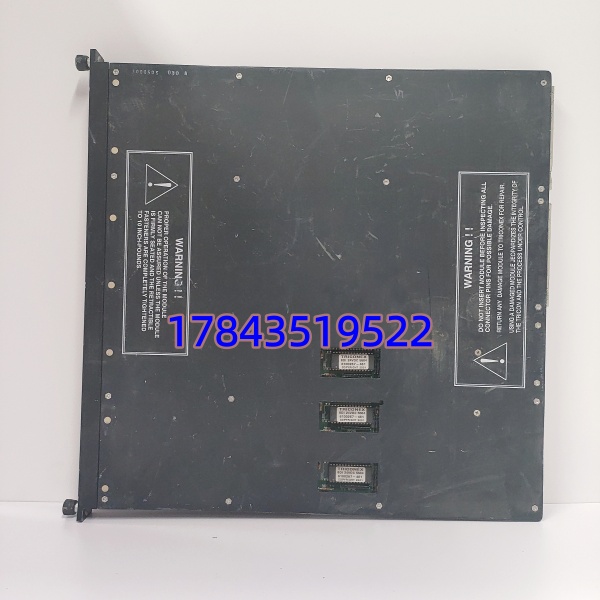

· 型号： 3504E（Triconex 8-Ch Analog Output，市面常标 TRICONEX 3564 / 3564E）
· 品牌： Triconex（Schneider Electric）
· 系列： Tricon TMR Safety Instrumented System (SIS)
技术参数
- 模块类型：TMR 三重化模拟量输出模块（Analog Output, AO）
- 典型物料号：3504E（部分供应商标 3564E 指代此 AO 卡，真正 3564 是 64点 DI 卡——买前务必核对！）
- 通道数：8 路独立隔离模拟输出
- 输出信号类型：4–20 mA DC（电流回路 sinking/sourcing，HART 就绪）或 ±10 V DC（软件可配）
- 分辨率：16 bit D/A 转换
- 精度：±0.1% of Full Scale（25°C），温漂典型 ±50 ppm/°C
- 负载能力：电流模式最大 500–750 Ω（依回路供电），电压模式 >2 kΩ 最小负载
- 更新时间：每机架扫描周期刷新（典型 <100 ms），TMR 三通道独立生成后硬件表决
- 隔离耐压：通道-背板 ≥500 V AC RMS（1 min），通道组分共用隔离组（依端子板）
- 供电：由 Tricon 机架背板 +5V / ±15V DC 供给，模块典型功耗 ≈6–8 W
- 诊断功能：开路检测、超量程报警、内部 RAM/ROM/BIT 自诊断，故障上报 TriStation
- 安全认证：IEC 61508SIL 3、ISA 84.00.01、API RP 14C
- 兼容机架：Tricon v9 / v10 / v11 主机架或扩展机架（配 4329 或等效 AO 端子板）
- 热插拔：支持在线更换（Change During Operation），不影响其余 I/O 运行
- 工作环境：0°C ~ +60°C（运行），-40°C ~ +85°C（存储），5%~95% RH 非凝露
- 安装：插入 Tricon I/O 槽位，带前面板 LED（PASS/ACTIVE/FAULT）及锁紧杆
产品介绍
现场实测发现，某海上平台 ESD 柜原用老版 3503E（非 TMR AO）在单通道漂移时无自检，导致放空阀微开——升级成 3504E 后开路诊断立即捕捉到回路断线并触发预报警，没等到误动作就处理了。（严格来说，Triconex 官方 AO 型号是 3504E，编号 3564 对应的是 64 点 24V DC 数字输入模块 DI，供应商混标”3564 AO”是行业陋习。你若按 3564 下单收到 DI 卡完全不能用，务必核实机柜原标签是 3504E 再付款。）
采购层面要认：这模块是 SIS 系统”最后一只手”——把安全逻辑计算结果变成 4–20mA 驱动紧急切断阀或指示仪。一旦输出漂移或拒动，ESD 功能直接打折。市面多为 NOS（New Old Stock）或经 TriStation 联机自诊断认证翻新品，要求供应商提供 SN 核对、原厂标签照片及上电 PASS LED 截图。某炼化客户图便宜买了无测试散件，投运时通道 3 恒输出 22.5mA 致调节阀全开，险些超压——省下的备件差价不够一次非计划泄压损失。
替换与升级建议
✅ 直接替换
- 3504E 不同生产批次 / minor revision（含供应商标 3564E）：完全互换，插上 TriStation 重下载 I/O 描述即可，建议先备份 .tcx 工程文件。
- 3503E（早期非增强 AO）→ 3504E：物理插槽兼容，3504E 为增强诊断版，组态中更新硬件描述后直接升代（注意部分极老工程库需刷新 HLI）。
⚠️ 软件兼容（需确认）
- 真正 TRICONEX 3564（DI 模块）：❌ 不能替 AO——3564 是 64 点 24V DC 数字输入，物理插同一机架但功能完全相反，买错插上系统报”I/O Mismatch”且不输出任何模拟量。再次强调：AO 要买 3504E，别只看卖家写”3564 AO”。
❌ 硬件不兼容
- Triconex 3700A（AI 模块）、3604E（DO 继电器）：不同 I/O 类型不可互替。
- 非 Tricon 架构（HIMA、Honeywell SM、ABB AC 800M AO）：背板总线不同，无法安装。
此型号新机交期波动大（部分区域 12–24 周），无 NOS 时仅选经 TriStation 联机自诊断认证翻新品，要求附 SN + 原标签 + 测试截图。关键 ESD 回路建议 1:1 冷备。
常见问题解答 (FAQ)
- 你们标 3564 到底是 DI 还是 AO？我机柜里写的是 3504E。
真正 3564 = 64点数字输入 DI；3504E = 8通道模拟量输出 AO。本页介绍的是 3504E（AO），行业有人混标”3564 AO/3564E”——你机柜原标签若是 3504E 买这就对；若原标签真是 3564 那你找的是 DI 模块不是这个，别买错。
- 支持 HART 通讯吗？能读阀门定位器状态吗？
3504E 输出回路 HART 就绪（物理层透传），可叠加 HART 数字信号由现场设备发给 AMS 或现场设备管理系统，但模块本身不做 HART 主站解析——HART 数据通常由 HART 网关/手操器或 DCS 侧读取。
- 配什么端子板？我原来的线能直接用吗？
通常配 Triconex 4329（AO 端子板 with 250Ω shunt）或等效第三方 AO 端子单元。若原柜已有 4329 且端子完好可继续用，只换电子模块；新装或端子氧化建议补订对应端子板。
- 支持热插拔吗？换时要停机吗？
支持在线热插拔（CDO）。建议先确认对应 AO 点在 TriStation 中已置”Disable for Maintenance”或系统处安全状态再操作，避免短暂输出冻结引发扰动。
- 是正品吗？怎么验？
要求提供板面激光打标 SN、Triconex/Schneider 原厂标签照片及上电 PASS LED 亮起或 TriStation 联机读取”Module Health OK”截图。正规 NOS/认证翻新品附测试报告，SN 可联系 Schneider Legacy 服务渠道协助核验。
