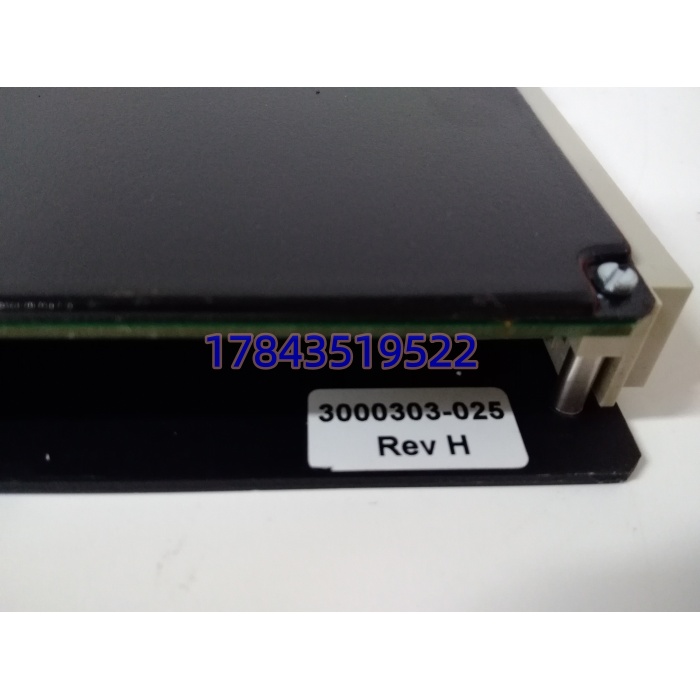

产品详情
· 型号：3503E（3503EN2 为增强诊断版）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon / Trident SIS
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | TMR 数字输入模块（Digital Input, DI） |
| 适用系统 | Tricon v9/v10/v11、Trident 安全控制器 |
| 标签颜色 | 深红（Dark red，Tricon DI 家族标识） |
| 输入通道 | 32 路，每 8 路一组共地（4 组） |
| 标称输入 | 24 V AC/DC |
| 推荐范围 | 20–42.5 V DC（AC 同峰） |
| 最大电压 | 42.5 V AC/DC |
| 频率范围 | DC 或 47–63 Hz |
| 开关阈值 | Off→On 典型 15V / 最坏 18V；On→Off 典型 8V / 最坏 6V |
| 回差 | 典型 4 V |
| 导通电流 | 6–9 mA（标称 7 mA） |
| 输入阻抗 | >1.25 kΩ（标称） |
| 响应时间 | Off→On <8 ms；On→Off <15 ms |
| 隔离 | 通道-通道 1000 V AC min / 1500 V DC min；通道-背板 1500 V AC（部分资料标 2500 V AC，以原厂手册为准） |
| 架构 | TMR 三路独立采集 + 2oo3 硬件表决 |
| 自诊断 | 断线/短路/内部故障/stuck-ON（OFF 态仿真测触点熔焊） |
| 安全认证 | TÜV IEC 61508 SIL 3；FM / CSA / ATEX / CE |
| 逻辑供电 | 背板 5 V DC（逻辑）+ 现场 24 V DC（回路），模块功耗 <5–6 W |
| 热插拔 | 支持（TriStation 置维护态后拔插，程序不丢） |

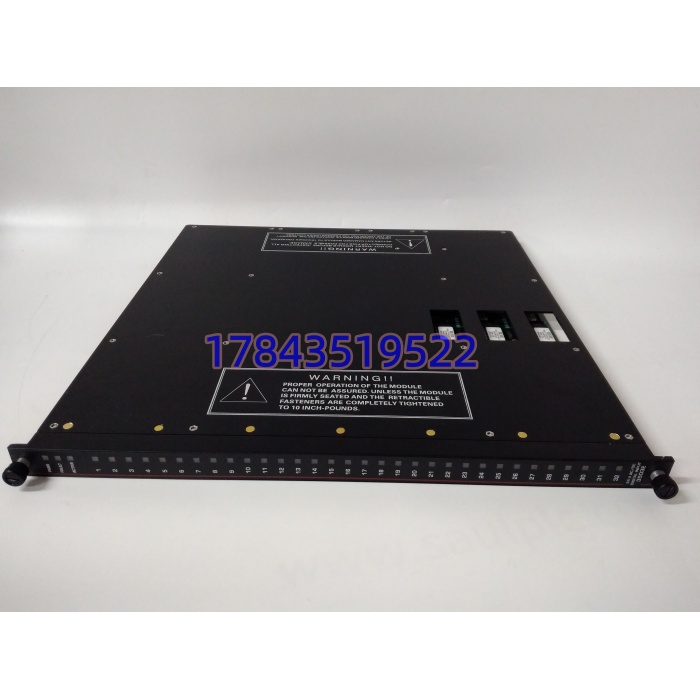

| 前面板 | 每点 ON/OFF LED + 模块 PASS/FAULT/ACTIVE |
| 连接器 | 56 针后向连接器 + 外配 ETP 接线端子板 |
| 工作温度 | -40 至 +70 ℃ |
| 存储温度 | -40 至 +85 ℃ |
| 湿度 | 5–95% RH 非凝露 |
| 尺寸重量 | 约 132×105×52 mm / 0.8–1.5 kg（渠道口径不一，以实物铭牌为准） |
| 生命周期 | 成熟件（Mature），原厂新货走 Schneider 项目制，市面 NEW SURPLUS / 拆机 / 翻新流通 |
| 同族参照 | 3501E（115V AC DI）、3502E（48V DC DI）、3505E（本安 DI，替 3503E 用于齐纳栅）、3511E（AI）、3504E（AO）不可互替 |
产品介绍
从维护者视角看，3503E 是 Tricon 柜里”开关量进安全逻辑的第一道闸”。某海上平台 ESD 项目里碰过：急停按钮拍下，SOE 里记录到 DI 点动作但逻辑没跳车——查下来是 3503E 某组 8 点共地回路里有个压力开关触点熔焊在 ON，模块 stuck-ON 自检报”Input X stuck ON”，但操作员站只看了点状态没看模块诊断，逻辑里那个点是常闭串联，熔焊导致常闭变常开，联锁链断。换模块前先用 TriStation 跑 stuck-ON 测试冻结最后有效值，避免误动，再热插拔换卡，40 秒同步完。这种”卡自己知道坏但人不看诊断”的坑，比卡彻底死更常见。
严格来说，3503E 和 3503EN2 是同一硬件的增强诊断版（N2 加细了通道级 SOE 时间戳和诊断字节），同槽兼容但固件库版本要对；和 3505E 不能替——3505E 是配齐纳安全栅的本安 DI，3503E 直接接非本安 24V 现场回路，替错会把安全栅回路搞崩。网页2/5/8 把 3503E 写成”模拟输出/CPU 卡/含 8AI 8AO”纯属 Tricon 家族型号 OCR 串货，以原厂《Tricon 3503E Digital Input Module Specification》为准（3503E 无 DAC、无 CPU、不跑控制程序）。采购端别把它当通用 DI 卡——它是 SIL 3 TMR 专用，备件必须和现网同尾标（3503E / 3503EN2），跨 N1/N2 替换要 TriStation 库对齐。TCO 上 ESD 机柜按 DI 槽位数 10% 留冷备，比停一次平台（按日租金+产量罚）便宜太多。
应用场景与库存策略
TMR DI 的痛点不是”点不动”，是”stuck-ON 隐性失效”——触点熔焊在 ON，现场开关断了但系统还认为通，常闭联锁链悄悄断开，等真急停时该跳不跳。而 Tricon 平台成熟件渠道收紧，拆机卡触点继电器老化普遍，NEW SURPLUS 价高但至少未带载。
- 海上平台/炼化 ESD：急停、PSHH 压力开关、切断阀限位，非它不可（Tricon 原生 TMR DI），建议 A 类，按 DI 槽位数 10% 留冷备，单装置至少 1 张。
- 燃机/压缩机 ITCC：振动/位移/超速开关量进 SIS，建议按机架数 ×1 张 + 区域共享。
- 火气 F&G 系统：火焰/烟感/气体探测器干接点采集，建议机柜级 1 张冷备 + 供应商代管 1 张保税（海上）。
- 老厂 Tricon v9 未升 Trident：按剩余寿命 5–8 年 Last-time-buy，尾标（3503E / N2）写死。
- 本安区域：必须换 3505E 配齐纳栅，别拿 3503E 直接进本安回路。
真实案例：某乙烯装置夜班 ESD 逻辑做月度自检，TriStation 报”3503E Slot 7 Ch12 stuck-ON detected”。现场查该点接的是 C 泵密封气差压开关（常闭），触点实际已断但模块读到 ON——拆下模块发现内部光隔后端模拟开关粘连，stuck-ON 自检在 OFF 仿真周期捕获。备件柜里有一张 3503E 但尾标是 N1 早期版，现网是 N2，插上去 TriStation 报”Module firmware class mismatch”，需升 N1 固件才并进，但升固件要该槽暂退表决（系统仍 2oo2 运行）。先从兄弟装置借 N2 同尾标热插拔换上，40 秒恢复三取二；N1 那张退回供应商换 N2。那次若没 stuck-ON 自检，C 泵密封气真正泄漏时常闭链已断，SIS 会拒动。之后该厂把”3503E N2 尾标+stuck-ON 自检纳入月度 SOE 审查”写进 SIS 维护规程。
