描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | TRICONEX 3481（AO3481） |
| 产品类型 | TMR 模拟量输出模块（Analog Output, 4-20mA DC-coupled） |
| 适用系统 | Tricon v9 / v10 / v11 / Trident 机架 |
| 输出通道数 | 4 路，独立共回流（Common Return），电气隔离 |
| 输出信号范围 | 4–20 mA（标准），可配置 0–20 mA / 0–22 mA 超量程 |
| 输出精度 | ±0.25% FS（4–20 mA 范围，0–70°C） |
| 分辨率 | 12 bit（部分新版固件标称 16bit 能力，以手册为准） |
| 外部回路电源 | 标称 24 VDC，最大 32 VDC（需现场独立供电） |
| 负载能力 | 最大回路电阻 ≈ 750–800 Ω @ 24 VDC |
| 切换时间（故障） | 典型 1 ms，最大 3 ms |
| 诊断功能 | 强制开关诊断(FSD)、开路/短路检测、看门狗 |
| 安全认证 | IEC 61508 SIL 3、TÜV、FM、CSA、CE |
| 工作温度 | 0 ~ +70 °C（部分资料 -40~+70°C，以实物标签为准） |
| 存储温度 / 湿度 | -40 ~ +85 °C / 5–95% RH 无凝露 |
| 安装方式 | Tricon 机架槽位直插，支持热插拔（Hot-Swap） |
| 尺寸(约) | 263 × 58 × 28 mm（模块本体） |
| 重量(约) | 0.8–1.0 kg |
产品深度介绍

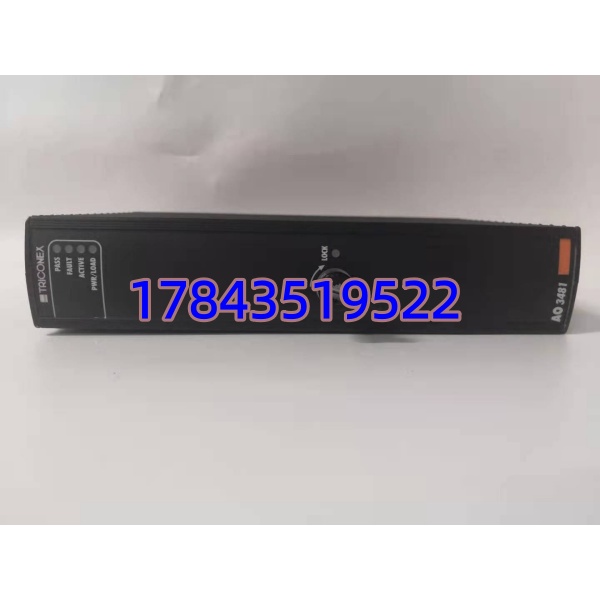

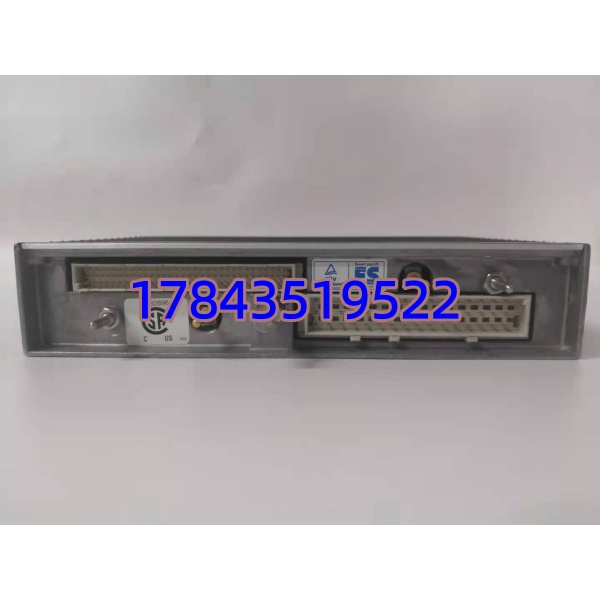

TRICONEX 3481（AO3481）是 Schneider Triconex Tricon TMR 安全系统中的 4 通道模拟量输出模块，内置三重模冗余通道表决架构，将主处理器下发的数字控制量转换为高精度的 4–20 mA 电流信号，用于驱动现场调节阀、定位器或变频器设定端。
与普通 AO 卡不同，3481 每个通道有三路独立子通道做硬件表决，单通道故障不影响输出连续性，内置强制开关诊断(FSD)可检测现场线路开路/短路并上报 TripView，满足 SIS 系统 SIL 3 等级要求，是炼化、油气、电力 ESD/BMS 调节回路的标准 AO 模块。
应用场景与行业案例
三年前帮一家 LNG 接收站做 SIS 备件盘点，他们 Tricon 系统里 AO 卡只备了一块 3481。结果入冬调峰时，一台 BOG 压缩机入口调节阀开始飘——中控显示 50%，阀位实际 63%。查了半天是 3481 某通道输出漂移超差，现场回路电源波动叠加老化。原厂订货 8 周，等就凉了。
这类场景最怕的就是：AO 卡挂了 → 调节阀失信号 → ESD 联锁触发 → 装置停车。3481 的 TMR 架构能扛单点内部故障，但外部回路电源异常或模块老化超限仍会出问题，所以备件必须有。
典型应用场景：
- 石油炼化 / 化工 — ESD 系统调节回路
常减压装置馏出口温度控制、反应器进料配比，3481 驱动调节阀定位器，SIL 3 表决防单点失效导致误调节。
- 天然气处理 / 海上平台 — 压缩机防喘振/负荷控制
防喘振阀（Anti-surge Valve）的 AO 给定信号来自 3481，要求输出连续不中断，TMR 表决在此类场景比单 AO 卡可靠得多。
- 火电 / 核电辅机 — 旁路/减温水调节
给水泵最小流量阀、减温水调阀，用 3481 送出 4–20mA，系统支持在线热更换，停机窗口外可安全更换。
- 油气长输管线 — SCADA 远程站 AO 扩展
站场 RTU 通过 Tricon + 3481 控制发球筒调压阀，偏远站点要求模块自带完善诊断。
案例：前述 LNG 接收站，当晚联系我们调一块全新原装 3481 测试后发出，顺丰次日达。工程师热插拔更换——系统未切 Manual，调节阀信号平稳过渡。事后他们按我的建议把 AO 卡备件从 N 改成 N+1，再没为此半夜被叫醒过。
