描述
产品详情
· 型号：2351
· 品牌：Triconex（Invensys → Schneider Electric）
· 系列：Tricon TMR 安全仪表系统（SIS）I/O Module
规格参数
- 产品类型：TMR 三重化数字量输出模块（Digital Output Module）
- 所属平台：Tricon v9 / v10 / v11 安全系统机架
- 输出通道数：16 通道（物理），每通道三路独立驱动，硬件三取二表决
- 输出类型：NPN 晶体管沉式输出（Sinking / Low-side Switch）
- 额定输出电压：24V DC（允许范围 20～30V DC，由外部负载电源提供）
- 单通道负载电流：最大 0.5A 连续，峰值 1.0A（＜100ms 脉冲）
- 总模块负载电流：需核对机架背板供电限制，典型 ≤ 8A（依具体 Tricon 机架版本）
- 导通/关断时间：＜1 ms（典型），支持最高 1 kHz 脉冲输出
- 诊断功能：每通道独立短路、过载、开路检测，故障上报至 Tricon MP
- 安全认证：IEC 61508SIL3，IEC 61511，部分版本具 ATEX / FM / CSA（需核对铭牌）
- 安装方式：插入标准 Tricon I/O 机架（如 8310/8311/372x 系列底座），占用 1 个槽位
- 热插拔：支持（Tricon 系统在线可更换单元 FRU，建议先确认系统无报警再操作）
- 工作温度：0℃ ～ +60℃（机柜内），存储 -40℃ ～ +85℃
- 湿度：5%～95% RH（非冷凝）
- 物理尺寸（约）：300 × 130 × 35 mm（依机架代次，以手册为准），IP20 机柜安装

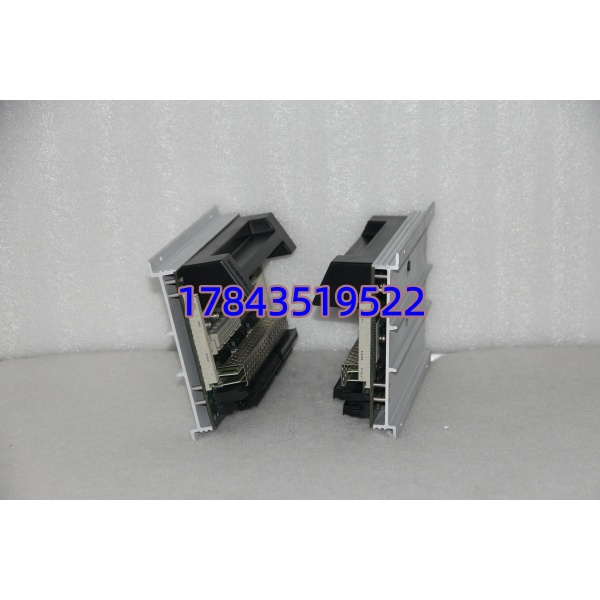

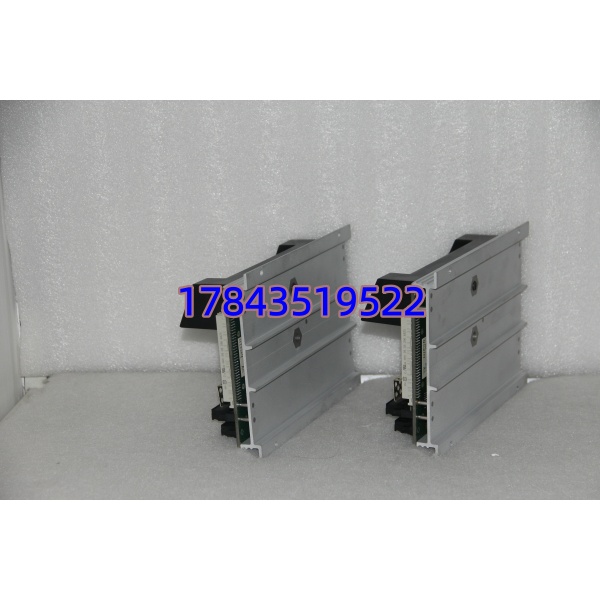

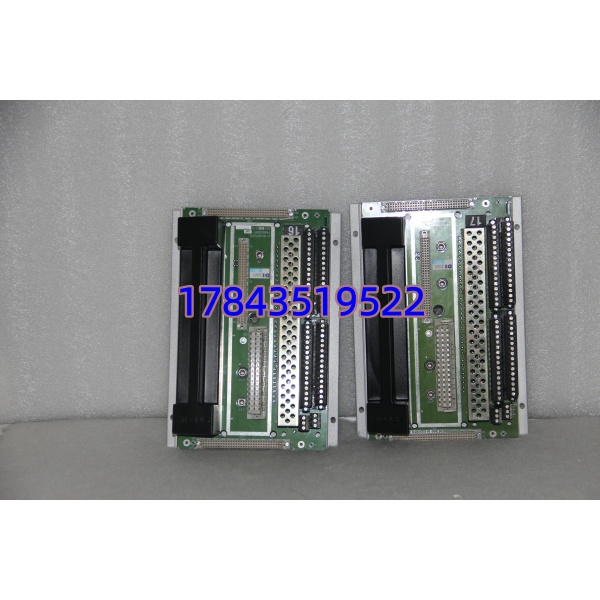

产品介绍
Triconex 2351 是 Tricon SIS 里负责”最后一道执行命令”的 16 通道 TMR 数字量输出模块。三个独立输出驱动电路分别受 A/B/C 通道处理器控制，经板上硬件三取二表决后驱动现场负载——单通道短路或失效不影响正确输出，也不会误动 ESD 电磁阀。它吃的是 Tricon MP3008/MP3101 送来的安全逻辑结果，吐出来的是干净的 24V DC 开关信号，直接带紧急切断阀 solenoid、Motor Operated Valve 使能端或火气系统报警灯。
我在现场碰到过用普通 PLC DO 卡替 ESD 回路导致 SIL 降等被 HAZOP 打回的案例。2351 的价值就在这：原生 TMR + 通道级诊断 + SIL3 认证，组态里勾选”Output Test Pulse”就能做在线线路监测，不需要额外硬接线。老装置 SIS 改造或 Tricon 机架 I/O 扩充，这是标准原厂 DO 选项。
应用场景与行业案例
我凌晨两点被叫去化工厂，不是因为 2351 坏了——是有人拿普通 DO 卡做 ESD 输出，线路开路没人知道，HAZOP 审计直接亮红灯。换回 2351 开线路监测才安心。这卡解决的就是：ESD 回路你以为关了，其实线断了没人报。
典型场景：
- 炼化 ESD 紧急切断：驱动紧急关断阀（ESDV/BDV）24V 电磁阀，SIL3 表决 + 线路开路诊断确保关阀指令真的到了现场
- 锅炉燃烧器管理（BMS）：控制燃油/燃气快关阀、点火允许继电器，需 SIS 级输出且支持在线诊断
- 火气系统（F&G）报警输出：驱动声光报警器、消防泵启动继电器，要求故障自诊断不漏报
- 老 Tricon 机架 I/O 扩容/替换：直接插原 831x 底座，TriStation 里改 I/O Map 重下，不动现场接线
真实案例：南方某 LNG 接收站，原 ESD 区 DO 模块是早期 3604E，部分通道老化报过流但不方便停系统。库存有一块测好的 2351（同代 Tricon 机架兼容），趁小修窗口抽出旧卡、插入 2351，TriStation 识别 I/O Type 后下装配置，10 分钟恢复联调。开工前做 SOE 测试——电磁阀动作与事件记录对齐，误差 < 5 ms。老师傅说”这卡放 MRO 柜里比啥都强，ESD 输出不敢凑合”。
常见问题解答 (FAQ)
Q1：2351 支持热插拔吗？在线更换有什么风险？
A：Tricon 系统设计为 FRU 可在线更换。但 DO 模块拔出瞬间其控制的电磁阀/继电器会失电——若你带的恰好是”带电关/失电开”的 ESD 阀，可能造成意外关阀。更换前确认负载性质，非紧急尽量在工艺允许窗口操作，拔前看 TriStation 有无该槽位 Fault 锁定。
Q2：2351 和 3604E/3625 有什么区别？能互相替代吗？
A：3604E 是早期 16 点 24V DC DO（部分版本非 TMR 架构或诊断能力弱），3625 是高密度 32 点 DO。2351 是标准 TMR DO，带每通道线路诊断。三者引脚定义和机架兼容代次需核对——不能只看都能插进去就互换，I/O 类型不同会导致 TriStation 报 Configuration Mismatch，建议照原厂 BOM 配。
Q3：程序或安全逻辑会丢吗？换模块要重新下装吗？
A：安全逻辑在主处理器（MP3008/3101）里，换 I/O 模块不丢程序。新模块插上 Tricon MP 读 EEPROM 识别类型，通常只需 Re-load I/O Configuration 或重启该机架电源，不需重下控制策略。有一点要注意：固件版本差异过大可能拒识，看 MP 报错提示升固件。
Q4：输出是 sourcing 还是 sinking？现场负载怎么接？
A：2351 是 NPN Sinking（沉式）输出——模块内部接通时把负载负端拉到 COM（0V），正端接 +24V 负载电源。现场负载（电磁阀/继电器线圈）一端接 +24V，另一端接 DO 点，COM 接 24V DC 电源 0V。接反不动作，不会烧但就是不吸合。
Q5：二手/翻新件怎么验成色？
A：上 Tricon 机架空载自检看 OK LED 常亮、Fault 不亮；TriStation → Hardware → I/O Status 能看到 Slot 类型和 Health 绿态；目视金手指无烧蚀氧化、板面无焦痕电容鼓包。建议供应商提供上机测试报告，保至少 6～12 个月。
Q6：2351 带 HART 输出吗？一路能并接几个电磁阀？
A：不带 HART，这是纯开关量 DO。并接电磁阀数量看总电流——单通道 0.5A 连续，一只典型 24V DC solenoid 约 0.15～0.3A，保守建议 ≤ 2 只/通道，总模块电流不超限。超了加中间继电器扩展。
