产品详情

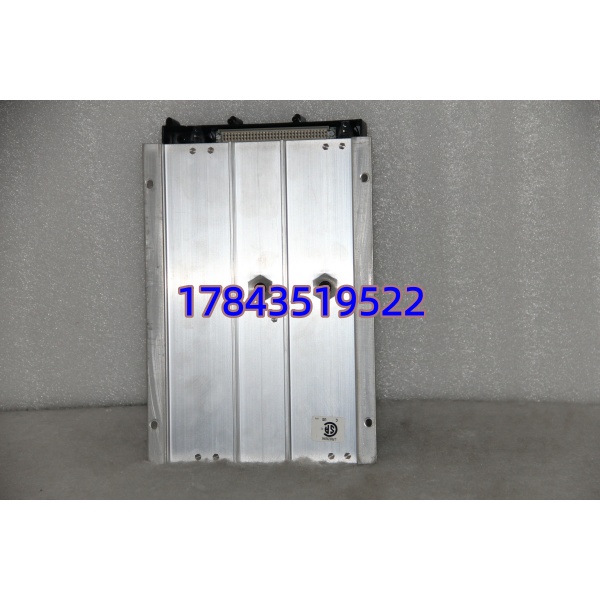

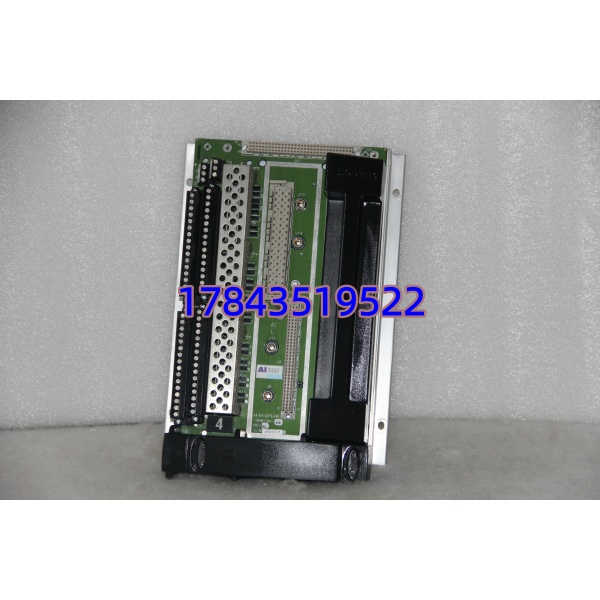

· 型号：AI2351（Triconex 2351 模拟量输入模块，部件号典型 7400210-100，依硬件版本可能为 9662-610 等）
· 品牌：Triconex（Invensys，现 Schneider Electric）
· 系列：Tricon v9 / v10 / v11 安全仪表系统（SIS）——TMR Analog Input Module
规格参数
- 模块类型：Tricon TMR 模拟量输入模块（Analog Input，AI）
- 输入通道：8 通道，每通道独立三路 A/D 转换（每路分属三个 MP 表决）
- 支持信号类型：4–20 mA、0–20 mA、0–10 VDC、±10 VDC、热电偶（Type J/K/T/E 等，需配冷端补偿）、RTD（Pt100 等，依组态）
- A/D 分辨率：16 bit（部分版本 24 bit 高精度 ADC，依 Rev 需核对手册）
- 测量精度：典型 ±0.1% FS @ 25°C，±0.2% FS 全温范围（依校准）
- 输入阻抗：电流模式 ≈100–250 Ω（典型 250 Ω 内置分流），电压模式 >1 MΩ
- 诊断功能：开路检测（Sensor Break）、信号超限、通道硬件自诊断、三路表决差异报警
- 安全认证：IEC 61508 SIL 3，IEC 61511，ANSI/ISA-84.01，TÜV AK6（依具体版本需核对）
- 隔离：现场侧与逻辑侧光隔离 ≥1500 V AC（1 min），通道组间共地依底板
- 背板供电：+5 VDC 由 Tricon 机架背板供给，典型功耗 ≈ 3–5 W/模块
- 工作温度：0 ℃ ～ +60 ℃（机柜内），存储 -40 ℃ ～ +85 ℃
- 安装：插入 Tricon 主机架或扩展 I/O 机架任意 I/O 槽位（与 DI/DO/PI/SOE 模块混插）
- 热插拔：支持，更换后自动从 MP 同步组态
- 配套底板/端子：通常配合 Tricon 模拟量端子块（如 7400040-xxx 系列 MSTB）使用
产品介绍
Triconex AI2351 是 Tricon SIS 的 TMR 模拟量输入卡。和常规 PLC 模拟量卡最大的区别是每个物理量经过三套独立采样链路送三个主处理器做 2oo3 表决——任一 A/D 链路漂移或断线会被诊断隔离，不影响最终读数值。这对 SIS 里参与联锁的温度、压力、液位信号至关重要，不能因单点采集故障导致误动或拒动。
有一点要注意：AI2351 必须配合正确的 Tricon 端子块（MSTB for AI）和屏蔽接地，现场 4–20mA 回路如果共用非隔离电源且接地电阻差，偶尔会出现三路读数微差触发 Diagnostic Alarm。我在现场遇过一次，查下来是变送器回路共地不良，重新梳理屏蔽接地后消失。买备件时确认部件号后缀和您现网 Tricon 版本（v9/v10/v11）匹配。
应用场景与行业案例
痛点切入
催化装置重整炉出口温度靠 K 型热电偶监测，原用普通 AI 卡有一次因端子氧化导致单侧读数飘移触发误联锁跳车。改造换 Tricon + AI2351 后同样情况被模块自诊断捕获报 Channel Fault 但不影响表决值，SOE 记录了漂移过程，工艺未中断——这就是 SIL 3 级 TMR 采集的价值。
典型场景
- 炼油/乙烯 — 紧急切断系统（ESD）关联压力/液位/温度模拟量信号采集，需 SIL 3 及高诊断覆盖率
- 化肥/煤化工 — 气化炉温度（TC/RTD）参与安全联锁，AI2351 三重表决抑制单传感器故障误动
- 海上平台 — 分离器液位 4–20mA 进 Tricon SIS，模块宽温及自诊断适应无人值守
- 油气管道压缩站 — 防喘振关联入口压力信号采集，要求高可用性不允许单通道故障导致联锁旁路
真实案例
某 LNG 接收站 Tricon v10 系统一台 AI2351 报”Channel 3 Deviation”，查现场是温度变送器接线端子松动致信号偶尔开路。模块隔离故障通道，联锁值仍由另两路表决输出正常，装置未跳车。检修窗口紧固端子换模块后恢复正常。安全工程师说：”要是用普通 AI 卡早误动停压缩机了，这模块贵但有道理。”
常见问题解答 (FAQ)
支持。确认机架 RUN 灯正常，直接拔出故障模块插入新件，组态自动从 MP 下载。不要同时拔出同一机架内所有 AI 模块——但单块热插拔是标准操作。
Q2：换模块需要重新下载逻辑或校准？
不需要。逻辑和量程组态存在 MP 中， 只做信号采集和自诊断，新模块上线自动同步组态参数。建议换完进 TriStation 确认各通道 Online 且无 Deviation Alarm。
3503E 是较早 Tricon 版本的 8 通道 AI，2351（/2351A）是后续版本，诊断更完善且支持更多信号类型（TC/RTD）。能否直接互换要看 Tricon 主机架版本和 I/O 清单——v9 以上通常用 2351，老系统用 3503E，混插可能不识别。
Q4：4–20mA 通道 Sensor Break 怎么设置？
在 TriStation 1131 硬件组态里使能”Open Wire Detection”，低于 3.6 mA（典型）模块报 Sensor Break。注意回路中如有并联显示表且分流足够大可能误报，现场调阈值或取消该功能视情况而定。
Q5：二手/拆机件怎么鉴别？
看 Triconex 激光刻 Part No.（7400210-100 等）清晰无重印，金手指无烧蚀氧化，板载无电容鼓包。上机架能被 Tricon 识别序列号、读出版本号且各通道 Self-Test Pass。低价无序列号照片慎入。
ABB S800 I/O 系列无 这个型号（接近的是 AI801/AI835A 等）。若您确认是 ABB AC800M 系统用的模拟量输入卡请告知具体型号如 AI835A（3BSE051306R1），我另行按 ABB S800 重写。
