产品详情
· 型号：2301
· 品牌：TRICONEX（现为Honeywell旗下）
· 系列：Triconex TMR安全控制系统
规格参数
- 产品型号：2301
- 制造商：TRICONEX（现为Honeywell旗下品牌）
- 产品类别：数字输入模块（Digital Input Module）
- 所属系统：Triconex TMR（Triple Modular Redundant）安全控制系统
- 输入通道数：32路（部分来源标注8/16/32可选，以原厂手册为准）
- 输入信号类型：干接点（Dry Contact）、脉冲信号
- 输入电压：24V DC（需核对以原厂手册为准）
- 隔离方式：光隔离（Optical Isolation），隔离输入信号与控制单元
- 冗余架构：三重模件冗余（TMR），三个独立通道同步运行
- 诊断功能：通道故障诊断、信号丢失检测、自检功能
- 通信接口：与Triconex主处理器模块通信（通过底板总线）
- 供电电压：24V DC（需核对以原厂手册为准）
- 典型功耗：约2-5W（需核对以原厂手册为准）
- 工作温度：-40°C 至 +70°C（部分来源标注-40°C至+85°C，以原厂手册为准）
- 存储温度：-40°C 至 +85°C
- 相对湿度：5%-95%（非冷凝）
- 防护等级：IP20（机柜内安装型）；部分来源标注IP67（需核对以原厂手册为准）
- 外形尺寸：约230mm × 112mm × 40mm（或190mm×60mm×35mm，不同来源有差异，以原厂实物为准）
- 重量：约0.5-2.2kg（不同来源有差异，以原厂实物为准）
- 安装方式：Triconex标准机架/底板安装

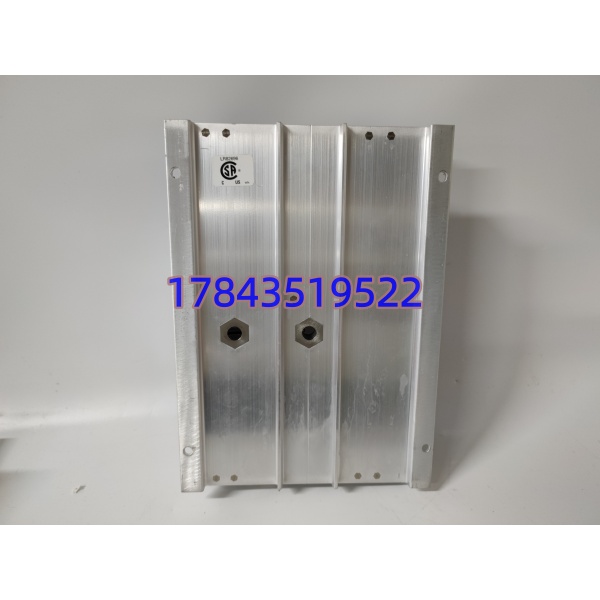

- 材质：铝合金外壳（部分来源标注）
- 安全认证：IEC 61508、SIL 3（需核对以原厂手册为准）
- 关联型号：DI2301（7400208-020）、DO2401、AI2351、AO3482等
- 配套底板：Triconex TMR系统标准底板
产品介绍

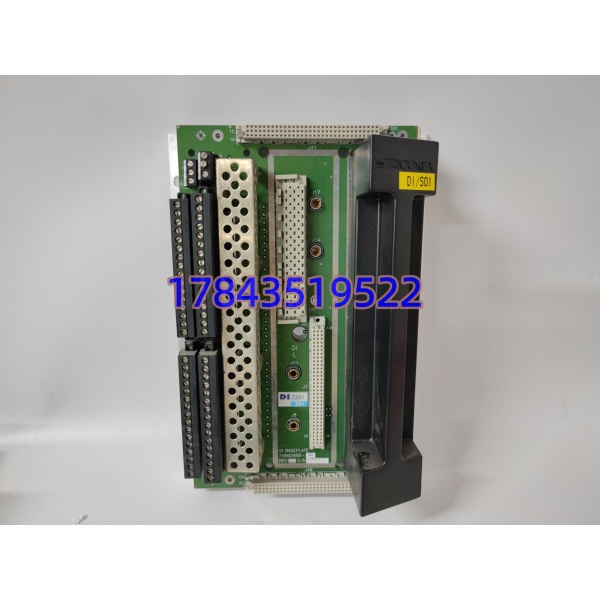

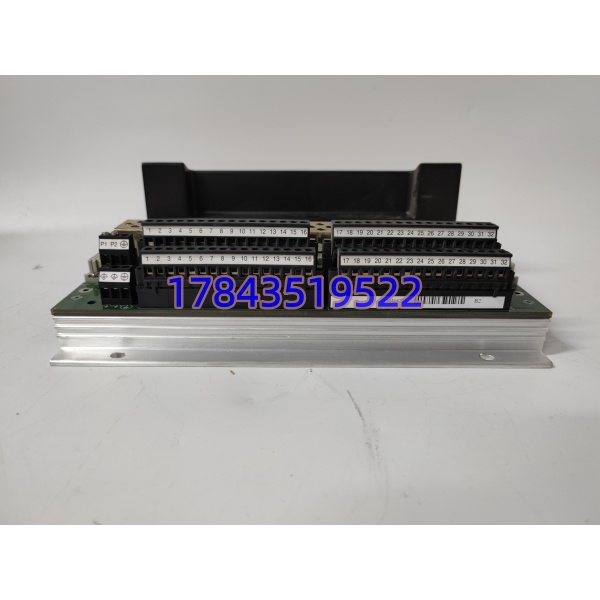

2301是TRICONEX（现为Honeywell旗下）Triconex TMR安全控制系统中的数字输入模块。它提供32路独立输入通道，采用光隔离技术将现场侧的数字信号（干接点、脉冲等）与控制系统侧电气隔离，同时通过三重模件冗余（TMR）架构确保信号采集的可靠性。
TMR是Triconex的核心技术——每个输入信号同时进入三个独立的处理通道，三个通道各自运算后通过投票机制输出最终结果。如果其中一个通道因硬件故障产生错误，另外两个正确通道会”少数服从多数”，屏蔽错误输出。这种设计让2301的可用性达到极高水平，单模块故障不会导致系统误动作或拒动作。
坦白讲，Triconex在国内的SIS（安全仪表系统）市场占据主导地位，尤其是石化、化工、电力行业。2301作为最基础的DI模块，承担着安全联锁系统的”感官”功能——它把现场的紧急停车按钮、压力开关、温度开关、液位开关等信号采集进来，送给主处理器做逻辑判断。我在现场调试时，这块模块的配置关键在于正确设置输入滤波时间——干接点信号有机械抖动，滤波时间设太短会误触发，设太长会延迟联锁响应。Triconex推荐典型值是10-50ms，具体取决于现场开关类型。
应用场景与行业案例
痛点切入
凌晨2点接到电话，某石化厂的加氢裂化装置突然紧急停车，所有进料阀关闭、加热炉熄火。操作员一脸茫然，因为DCS画面上没有任何工艺参数超限。赶到现场排查，发现Triconex SIS系统中2301模块的某个通道指示灯异常，该通道连接的是反应器高压分离器的液位开关。液位开关实际没有动作，但2301模块的光耦器件老化，导致信号误翻转，SIS误判为”液位高高”，触发了全装置联锁停车。这种”假联锁”比真故障更致命——它让价值几十亿的装置在深夜突然停摆，而根源只是一块老化的光耦。
典型场景
- 石化装置紧急停车系统（ESD）：反应器、分馏塔、储罐的压力开关、温度开关、液位开关通过2301接入Triconex SIS，触发紧急切断进料、打开泄压阀、启动消防系统。非它不可的原因是石化装置的SIL等级要求达到SIL 3，普通PLC模块无法满足安全完整性要求，必须用经过TÜV认证的Triconex TMR模块。
- 火气检测系统（F&G）：可燃气体探测器、火焰探测器、烟感探头的报警信号通过2301接入SIS，触发声光报警、关闭防火阀、启动泡沫灭火系统。火气系统的响应时间要求<1秒，2301的光隔离和快速响应能力满足这种需求。
- 汽轮机保护系统（TPS）：汽轮机的轴振动、轴位移、超速、润滑油压低等保护开关通过2301接入ETS（危急遮断系统），任何一路触发都会立即关闭主汽门、打开抽汽逆止阀。汽轮机保护是电力行业最严格的联锁之一，2301的TMR架构确保不会因为单点故障导致误跳机。
- 压缩机防喘振联锁：离心压缩机的入口流量、出口压力、振动开关通过2301接入SIS，触发防喘振阀快开、旁通阀打开。压缩机喘振是破坏性故障，联锁必须在毫秒级响应，2301的硬件冗余和快速诊断能力是关键。
- 核电安全壳隔离：核电站安全壳内的压力、温度、放射性监测开关通过2301接入安全级DCS，触发安全壳隔离阀关闭、应急喷淋启动。核电对安全等级要求最高（1E级），Triconex是少数通过核级认证的SIS平台之一。
真实案例
2021年，我在华东一家炼化厂处理Triconex SIS系统的误动作故障。他们的催化裂化装置从2005年运行到现在，Triconex系统控制着反应器进料、再生器压力、主风机组等关键联锁。某天白班，装置突然联锁停车，SIS记录显示”反应器温度高高”触发，但DCS历史趋势显示反应器温度正常（480°C，设定值高高报520°C）。
我赶到现场，检查Triconex机柜，发现2301模块的通道17（对应反应器温度开关）指示灯闪烁异常。用万用表测量温度开关的触点，确认开关没有动作（常闭触点导通正常）。进一步检查发现，2301模块内部的光耦隔离器件因长期高温（机柜内温度常年45°C以上）老化，漏电流增大，导致输入通道误判为”断开”状态。Triconex的TMR架构本应屏蔽这种单通道故障，但该模块的另外两个通道也存在不同程度的老化，投票机制失效。
更换同型号2301备件（厂里库存有一块，是从另一套停用装置上拆下来的），重新上电测试，三个通道的输入一致性恢复正常。但这件事暴露了深层问题：Triconex的TMR架构虽然能容忍单通道故障，但如果三个通道同时老化（长期高温导致），冗余就会失效。厂里后来制定了严格的预防性更换计划：每5年更换一次2301模块，即使它们看起来还能工作。
安全仪表工程师后来跟我说：”2301这块模块看着就是个输入板，但它是SIS的第一道防线。三个光耦同时坏的概率虽然低，但一旦发生就是全装置停车。我们这套Triconex估计还要跑10年，备件库里必须锁两块2301，而且必须是同批次的，不同批次的通道响应时间可能有差异，影响TMR投票。”
