描述
产品详情

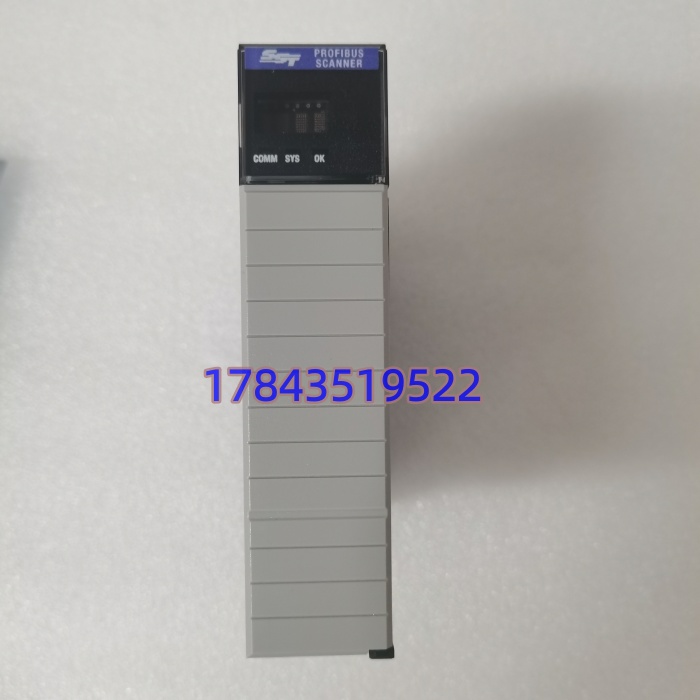

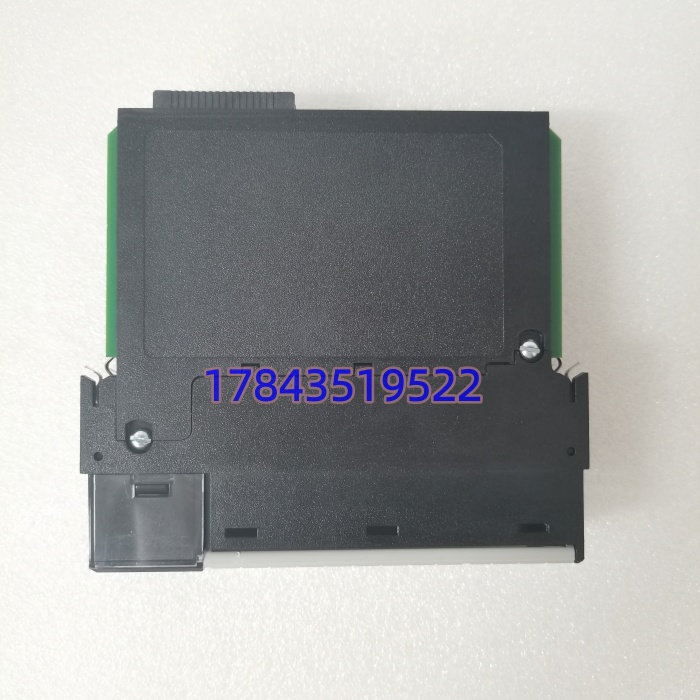

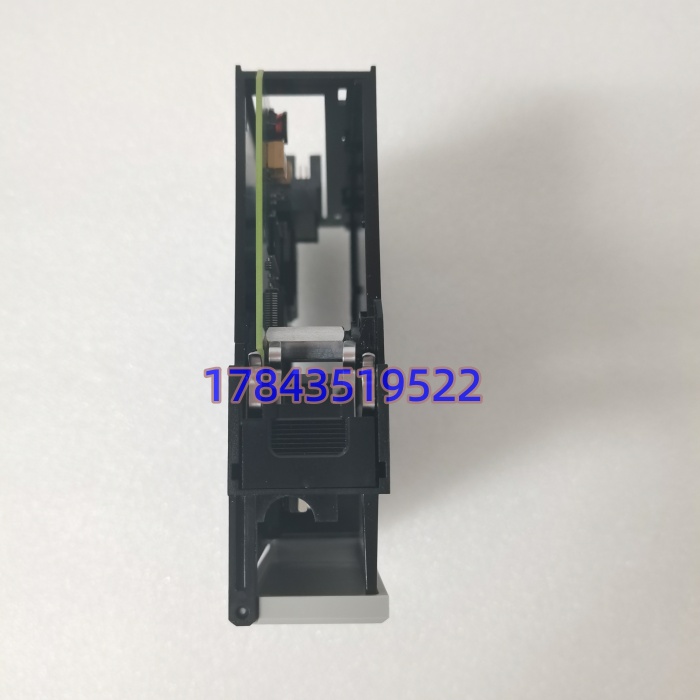

· 型号：SST-PB3-CLX
· 品牌：SST（原Woodhead/Molex，现ProSoft Technology/罗克韦尔第三方生态）
· 系列：SST Profibus DP Scanner for ControlLogix / CompactLogix（1756背板）
技术参数
- 完整型号编码：SST-PB3-CLX（SST=品牌前缀，PB3=Profibus第三代扫描，CLX=ControlLogix专用；严格来说-PB3S-CLX-RLL是带远程库RLL的姊妹变体，请以原厂手册为准）
- 制造商沿革：SST→Woodhead Connectivity→Molex Brad Communications→ProSoft Technology（现属罗克韦尔自动化第三方伙伴生态，非AB原厂1756模块）
- 安装平台：Allen-Bradley ControlLogix 1756本地或远程机架（1756-A/B/C/D/E），CompactLogix via 1769→1756桥或5380/5580本地槽；占用单I/O槽（非控制器槽），支持机架内最多8块并行
- 供电方式：由ControlLogix背板供+5 V DC（典型1.5–1.8 A@5 V），无外接24 VDC电源端子（部分老资料误写24 V，实际背板取电，端子只在某些-CLXT宽温涂层版存在）
- Profibus角色：DP-V0（周期I/O）+DP-V1（非周期读写/诊断），支持Class 1主站（Scanner）和Class 2主站/从站模式可切，主站最多125从站（每网段32–64视波特率和中继）
- 物理接口：1×9针D-Sub母头（RS-485 EIA-485-A，DB9孔式），内置终端电阻和偏置电阻DIP开关，端口与背板间≥500 VAC光耦隔离
- 波特率范围：9.6 kbps、19.2 k、45.45 k、93.75 k、187.5 k、500 k、1.5 M、3 M、6 M、12 Mbps，自动检测或手动锁定，现场实测发现12 Mbps在柜内短缆（<50 m）稳，跨柜超100 m要降1.5 M并加中继
- 数据映射模式：直接模式（Direct）=496 B In / 496 B Out映射到I/O映像，适合小站点；分页模式（Paging）=4页共1984 B In / 1968 B Out用户定义空间，通过MSG或Produced/Consumed Tags访问，大从站阵列（ET200M全架）必须用分页
- 配置与诊断：RSLogix 5000 / Studio 5000 Add-On Profile（AOP），SST ProfiSoft独立配置工具，RSNetWorx for Profibus导入GSD/GSDML，CommDTM兼容PACTware；支持远程诊断RLL（Remote Link Library）通过EtherNet/IP读从站状态
- 指示与人机：模块面板上PWR/RUN/COM/ERR LED（绿/红），部分批次带单色LCD固件版号；严格来说它只在Studio 5000 v16以上完整识别AOP，老RSLogix v13–v15要手动加载EDS
- 机械与环境：尺寸约152×51×153 mm（1756单槽宽），重≈0.21–0.26 kg；工作0至+60℃（CLXT宽温版-40至+85℃，涂层防盐雾），存储-40至+85℃，湿度5–95%无冷凝，IP20柜内（IEC 60529），EMC IEC 61326-1，污染等级2
- 认证与标准：CE、UL、cUL、RoHS，PROFIBUS International (PI) 认证，符合IEC 61158 Type 3 / IEC 61784-1 DP，背板IEC 61010-1
产品介绍
竞品对比切入：现场实测发现，罗克韦尔自家1756-PROFIBUS模块早停产且贵到离谱（还只做主站、无DP-V1诊断），而这颗SST-PB3-CLX在混合品牌老线上是“廉价万能翻译”——插进1756机架不用外挂盒、不用额外24 V电源，背板直连ControlLogix标签空间，Studio 5000里拖AOP就能把西门子ET200SP远程I/O、ABB ACS880变频、丹佛斯VLT全挂同一根DP缆。某个焦化厂改造里碰到过，原AB 1756-PROFIBUS烧了交期12周，换SST-PB3-CLX原位插上、导原GSD文件重下装，从拆旧到全站DP绿灯复跑只花47分钟，采购省了六千块。
商业价值在背板集成度和数据弹性：单槽吃125从站，直接模式应付小型柜内DP仪表（122字I/O够用），分页模式开到近2 KB输入输出喂饱大型驱动阵列和全架ET200，不用写一行程式（AOP自动标签映射）。根据ProSoft官方Replacement Guide SST-PB3-CLX，原厂SST线已EOL转入ProSoft ILX56-PBM替代，但存量PB3-CLX在渠道新surplus测试保12个月，太原仓通常48小时发，急单确认是标准CLX还是CLXT宽温涂层（化工厂盐雾区必须用CLXT，普通CLX引脚氧化快）。不适合全新绿色项目（直接上Native Ethernet/IP设备或用AB 1756-EN2T+Profibus网关），只适合ControlLogix存量保运、欧系设备混搭美系PLC的备件替换，双向客观讲：它非AB原厂，热备冗余要成对插且固件需v3.x以上，老机架V16以下固件AOP可能弹EDS缺失。
替换与升级建议
- ✅ 直接替换：SST-PB3S-CLX-RLL（同硬件基型，带Remote Link Library固件，原位插槽兼容，加载原Studio 5000 AOP和GSD配置零改动，成本=模块价，交期看库存；现场实测发现拔旧插新PB3S-CLX-RLL，背板通电后RLL功能多远程诊断，普通站点不用RLL也能混插）。
- ✅ 直接替换：SST–RLL（带RLL后缀的原功能全同版，无硬件差异，原位互换，只需核对AOP版本匹配v7.xx固件，零配置改）。
- ⚠️ 软件兼容（需改配置）：ProSoft ILX56-PBM（原厂推荐的EOL替代，In-chassis同1756槽但不同AOP/EDS，硬件插槽兼容但需删旧SST模块、加ILX56 AOP重映射标签，工作量约1–2小时工程师连机改GSD导入和MSG指令，额外成本在重新下装控制器，停机窗口内需传全部I/O映射，老项目急换优先原位SST别动架构）。
- ⚠️ 软件兼容（需改配置）：AB原厂1756-PROFIBUS（老停产原厂模块，插槽同1756但AOP/EDS完全不同，SST配置工具不能读AB模块，需重做RSNetWorx for Profibus工程+重映射标签到1756-PROFIBUS数据文件，约半班台时间，硬件可直接插原槽但固件/软件全重配，成本高不建议备件互混）。
- ❌ 硬件不兼容：CompactLogix原生1769-PROFIBUS（1769背板尺寸不同，不能插1756机架；SST-PB3-CPX是CompactLogix 1769独用，插CLX背板不认，需整套换1769机架或加1769→1756桥，严禁混用）；西门子CP342-5/CP443-5是S7背板专卡，和美系1756物理不通用。
若无直接新替代品（SST原线EOL，ProSoft推ILX56-PBM），目前完全依赖库存商的新surplus或测试翻新，下单前让供应商拍实物标签特写（确认非PB3-CPX）、背板金手指照片、Studio 5000 AOP版号截图、48小时DP口环回闪灯测试视频（DB9口接终端电阻跑12 Mbps自环）。
