产品详情

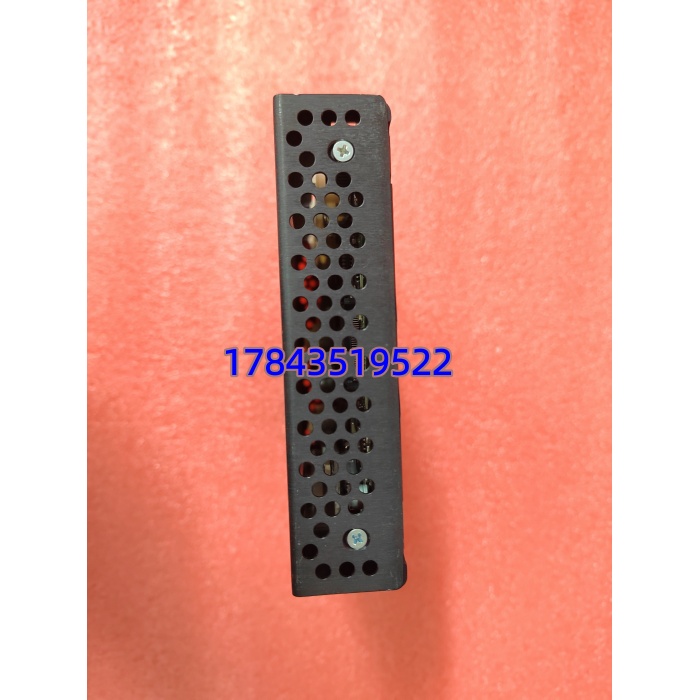

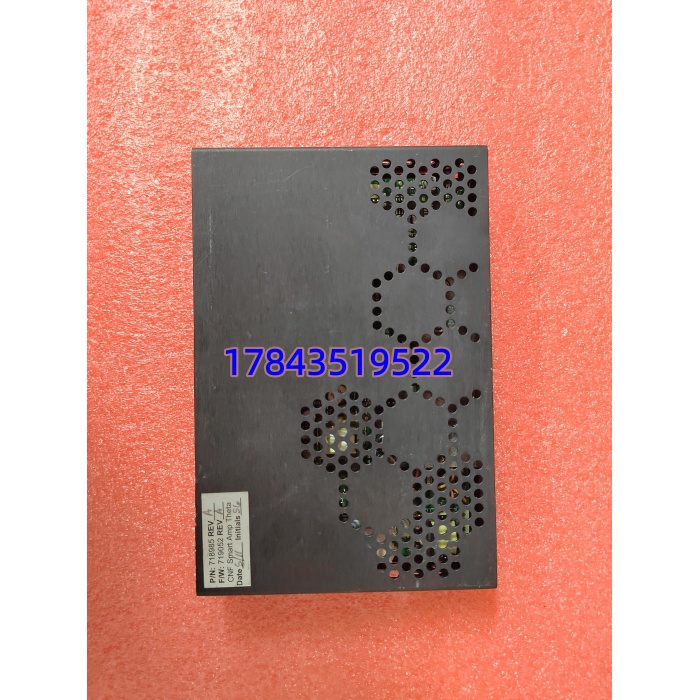

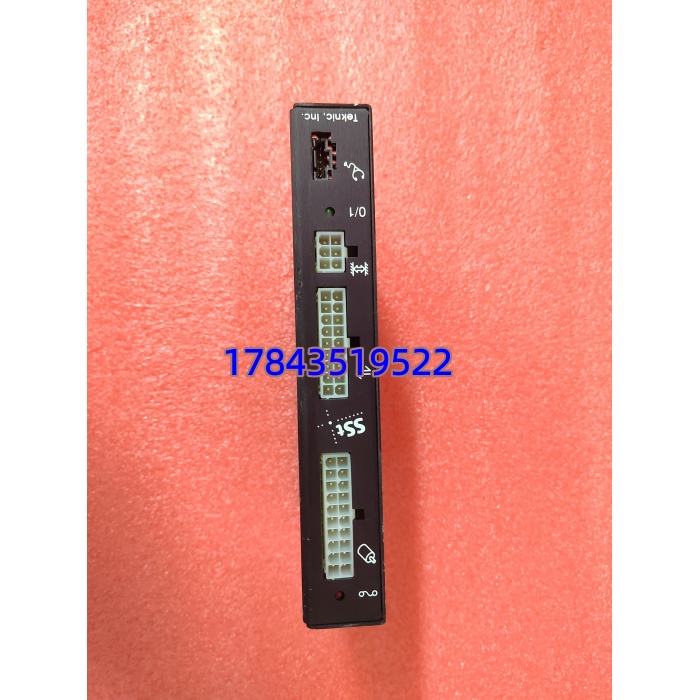

· 型号：SST-1500-YCX-3-1-0（亦见简写 SST1500YCX310）
· 品牌：Molex (Daniel Woodhead SST 系列，USA)
· 系列：SST 1500 Series PROFIBUS DP Interface Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Molex Woodhead SST-1500-YCX-3-1-0 PROFIBUS DP Master/Slave Interface Module for ControlLogix / PLC-5 Carrier |
| 制造商 | Molex LLC (原 Woodhead Industries / SST Incorporated) |
| SST 系列标识 | SST 1500 系列 — Model -YCX (config via YC Tool) / -3 (3 communication ports total) / -1 (PROFIBUS DP DB9 primary) / -0 (no coaxial / special option) |
| 适用 PLC 平台 | Rockwell Automation Allen-Bradley ControlLogix 5550/556x（插背板 Slot）；亦可经 SST-5150/5250 载波架用于 PLC-5 / SLC 5/04 / GE Fanuc 90-70 |
| 现场总线协议 | PROFIBUS DP-V0（循环数据交换）及 DP-V1 Class 1（非循环读写/诊断），符合 EN 50170 / IEC 61784-1 |
| PROFIBUS 接口 | 1× DB9 Female (IEC 61158-2 Pin 3=A+, Pin 8=B-, 120Ω 终端电阻可跳线激活)，波特率 9.6k～12Mbps 自适应 |
| 辅助端口 | 典型 2× 端口 — 常配 RS-232 (RJ45 或 DB9) 用于 YC Tool 在线监视/调试 + 可选 RS-485 或 Ethernet 诊断（依具体 -3 子变体） |
| 组态软件 | SST YC Configurator (YC Tool)，导入 GSD/GSDML 文件映射 I/O 至 PLC 数据表（BT / WT Block） |
| 过程数据容量 | 典型最大 I/O 244 Byte In + 244 Byte Out（DP-V1 从站限制，受 SST 固件及 Carrier 背板带宽约束） |
| 背板接口 | ControlLogix 标准 VME-based 背板边缘连接器（直接插槽）或经 SST Carrier (SST-5150A) 用于非 CLx 平台 |
| 诊断 LED | 前面板 PWR / RUN / ERR / BF (Bus Fault) / TX/RX 多色 LED |
| 供电方式 | 由 ControlLogix 背板供给 5VDC（典型 <2W），或 Carrier 架供给 |
| 工作温度 | 0℃ ～ +60℃，存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 认证 | CE / cULus / RoHS（后期批次），PROFIBUS 国际组织 PI Certified |
| 生命周期 | SST 1500 系列 Molex 已 EOL（End of Life / LTB 宣布），原厂新货无，渠道多为 NOS 或经测拆机/翻新 |
产品介绍
（E 维护者视角切入）在某汽车总装线碰过——ControlLogix 架插 SST-1500-YCX 做 PROFIBUS 主站连 20 多台 Bosch Rexroth 伺服和 SICK 扫码器，某次秋检清灰后 SST 卡 RUN 灯不亮 ERR 闪红，重插无果。拆下发现背板金手指氧化（高湿清洗间旁柜体微渗），用无水乙醇擦亮复装恢复。这卡本身 MTBF 不错（无风扇、无机械），真正风险是：a) 背板接触氧化 b) 静电打坏 DB9 PROFIBUS 口（现场接线误碰 24V/220V）c) 交期=无货——SST 1500 全线 EOL，Molex 不再产。它挂了整条 PROFIBUS 网络从站全丢，S7 主站如用别的没问题但这里是 AB CLx 唯一 PROFIBUS 主站接口，影响产线伺服使能及条码采集。
严格来说 SST-1500-YCX-3-1-0 后缀含义：-YCX=配置工具 YC版本、-3=3口、-1=PROFIBUS DP主口(DB9)、-0=无特殊选项(无光纤/无同轴)。若您现场是 -PB-V1 或 -MBS 等不同后缀功能不同不能混用。ControlLogix 新项目建议 ProSoft PTQ-PDPMV1 或 AB 1756-PROFIBUS 模块替代，老装置延寿只买同型号 SST-1500-YCX-3-1-0 NOS。按 ABC 分 A 类关键件——建议按 PROFIBUS 节点数 N（通常 1 张 SST/节点）备 N+1 跨节点互备最低 1 件冷备。
应用场景与库存策略
包装/汽车/食品饮料线 ControlLogix 通过 SST-1500 做 PROFIBUS DP 主站——它故障整网从站（伺服、远程 I/O、智能仪表、条码读头）离线，CLx 报”Module Not Responding”，产线停。而原厂新货无、二手 NOS 逐减，紧急调不到是新项目典型痛点。
- 汽车/总装 ControlLogix 线（SST-1500-YCX 作 PROFIBUS DP 主站连伺服/远程IO）—每 PROF1 张 -3-1-0 → 非它不可因 CLx 背板专有定义，ProSoft PTQ-PDPMV1 物理兼容但需重组态 GSD 映射（可替代但需工程改动）→ 建议按 SST 节点数 N，备 N+1 件冷备（最低 1 件密封存），跨同型号节点可共用。
- PLC-5 / GE 90-70 经 SST Carrier 架（SST-5150A + SST-1500-YCX）—同理按 Carrier 架内 SST 模块数 N 备 N+1。
- —只买 -3-1-0 NOS 含原厂标签及 YC Configurator CD/下载授权，勿买功能不同后缀（-MBS Modbus、-DFO DeviceNet 等）物理插不报错但协议不对变呆滞。
- 防呆： 必须匹配 PLC 平台——ControlLogix 背板版与 PLC-5 Carrier 版（-5150 载体）外形尺寸不同不可互插；收货核对标签 “-YCX-3-1-0” 完整后缀及 S/N，ControlLogix 直接插槽不需载体。
真实案例：华Cont5 带一张 做 PROFIBUS 主站连 Krones 流量计量模块和 SEW 伺服。运行第八年夏季雷暴后 SST 卡 BF 灯常红——查是柜旁施工误将 220VAC 搭接进 PROFIBUS 屏蔽层瞬时打坏模块 RS-485 收发器。库房无备件原厂答复 EOL 寻 NOS 要三周，临了块顶替议追补两块 NOS 密封存备件柜并建档，年度点检加查 PROFIBUS 屏蔽层接地质量和终端电阻。几千块模块备件挡的是整线 PROFIBUS 网全掉停产。
