描述
产品详情

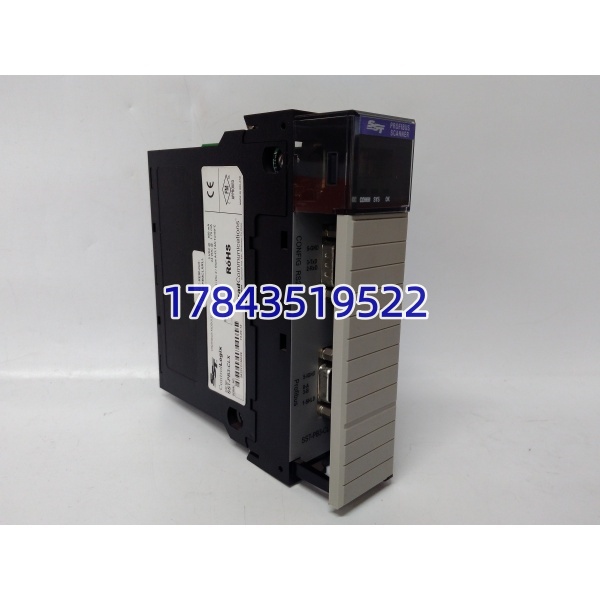

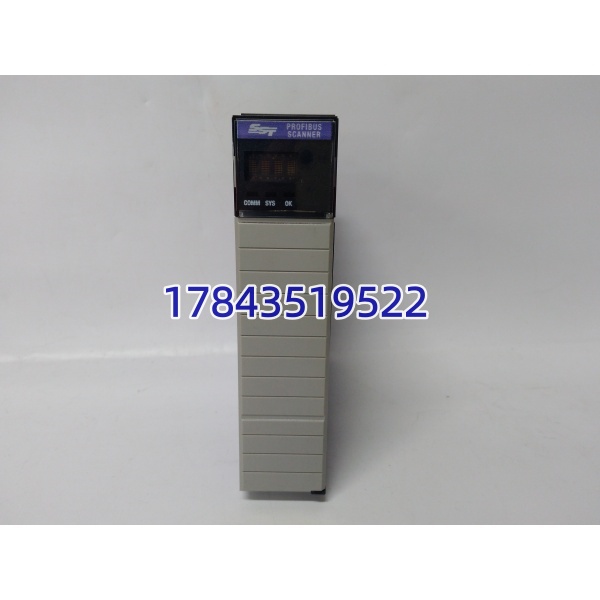

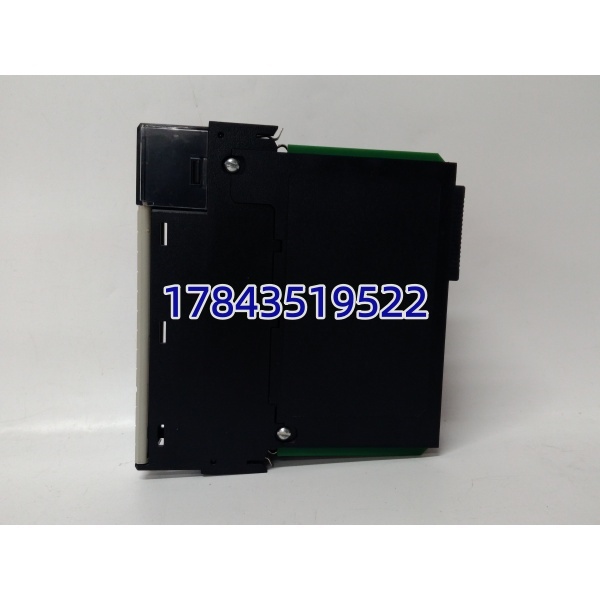

· 型号：SST-PB3-CLX（SST Profibus DP for ControlLogix，常见 SST-PFB-CLX 标号）
· 品牌：SST (Woodhead Industries / Molex / Belden)
· 系列：SST Profibus DP Interface Module — ControlLogix Compatible (1756 slot)
规格参数
- 模块类型：ControlLogix 兼容 Profibus DP Master/Slave (DP-V1) Interface Module
- 适用机架：Allen-Bradley 1756-Ax 机架（ControlLogix 5550/5560/5570/5580 系列），任意槽位
- 现场总线接口：1×DB9 female (IEC 61158 Type 3 Profibus DP)，内置 220 Ω 终端电阻可选（部分版需外置）
- 支持协议：Profibus DP-V0（周期性 I/O）+ DP-V1（非周期 acyclic 读写，如用 SST AOI）
- 最大从站数：典型 125 个 DP 从站地址（依配置表及扫描负荷）
- 波特率：9.6 kbps ～ 12 Mbps（自动协商或手动锁定）
- 数据映射：通过 SST Add-On Instructions (AOI) 或 Generic MSG 将 DP Input/Output 映像映射到 ControlLogix 标签数组（典型 64–244 Byte In/Out per slave group）
- 配置软件：Rockwell RSNetWorx for Profibus（建 DP 网络、设从站 GSD 参数）+ SST CLX Profibus AOI (from SST/Molex website 或随卡 CD)
- 前面板 LED：PWR / MOD (Run/Fault) / COM (Bus Activity) / ERR
- 背板电流消耗：典型 600–700 mA @ 5.1 V DC；忽略 24 V DC 消耗（需确认 1756 电源模块余量）
- 诊断：模块状态对象可读 Bus Error Count / Slave Diagnostics / Watchdog 超时
- 固件升级：通过 SST 配置软件或专用 firmware updater（.hex 文件）
- 工作温度：0 ～ +60℃（32～140°F）
- 存储温度：-40 ～ +85℃
- 湿度：5%–95% RH 无冷凝
- 认证：CE、cULus、FM Class I Div 2（装于认证机柜）
- 物理：单槽宽，与 1756 I/O 模块同尺寸，带前面板 ejector
产品介绍
SST-PB3-CLX 是解决”AB 控 Logix 要跟西门子 DP 网谈恋爱”的经典桥——Rockwell 自家 1756-ENBT 不管 Profibus，这颗卡插 ControlLogix 机架直接做 DP Master，把西门子 S7-300 从站/ABB ACS550/ET200 等 DP 设备 I/O 数据映成 Logix 标签数组。比早期用 1747-KE 或 ProSoft 模块配置简单些，SST 提供 AOI 封装读写函数，现场工程师较友好。
有一点要注意：SST-PB3-CLX 需要单独安装 SST Add-On Profile 和 RSNetWorx for Profibus 授权（部分旧版随卡带软 Key），它不像 1756-EN2T 即插即用。另外后期 Molex 把 SST 产品线转手，市面有全新库存也有拆机——买前确认带光盘/下载链接及固件版本（建议 ≥ V4.x 支持 DP-V1 acyclic）。ControlLogix 固件建议 v16+ 获最佳 AOI 支持。
应用场景与行业案例
最典型是老产线增 AB 主控但要保留原有西门子 DP 传动网——换 SST-PB3-CLX 省掉全套传动升级。
典型场景：
- 汽车 — 焊装线改造：ControlLogix L7x 作主站，通过 SST-PB3-CLX 带原有西门子 ET200S 远程 I/O + 机器人控制器 DP 口。
- 冶金 — 连铸机传动控制：AB ControlLogix 经 Profibus DP Master 控 ABB ACS800/ACS880 传动（GSD 文件导入 RSNetWorx）。
- 包装 — 进口灌装机 DP 接口接入：机台自带 DP 从站口，SST 模块做 Master 取状态字/写控制字。
- OEM 设备 — 欧洲机型 DP 协议集成：美系主 PLC 通过 SST 卡读欧洲设备 DP 数据。
真实案例：
某汽车零部件厂新增 ControlLogix L73 替换老 S5-115U，保留现场 3 条西门子 ET200S DP 网（共 42 个模块）。选 SST-PB3-CLX 插 1756 机架，RSNetWorx for Profibus 扫网、导 GSD、设 I/O 偏移地址，SST 提供 AOI SST_PB3_CLX_Read/Write把 Input Image 映射到 DINT[ ] 标签。下装后 DP COM LED 闪、Slave All Op，原有 ET200S 未动一根线。热工说”比预想顺，就是第一次配 AOI 要注意字节对齐——西门子 Word 对 AB 的 INT 要留意字节交换（SST AOI 可选 Big/Little Endian）”。提醒：DP 网首末两端 220 Ω 终端电阻必须 ON，中间节点 OFF，通讯闪断多半是终端忘开或波特率主从不一致。
