产品详情

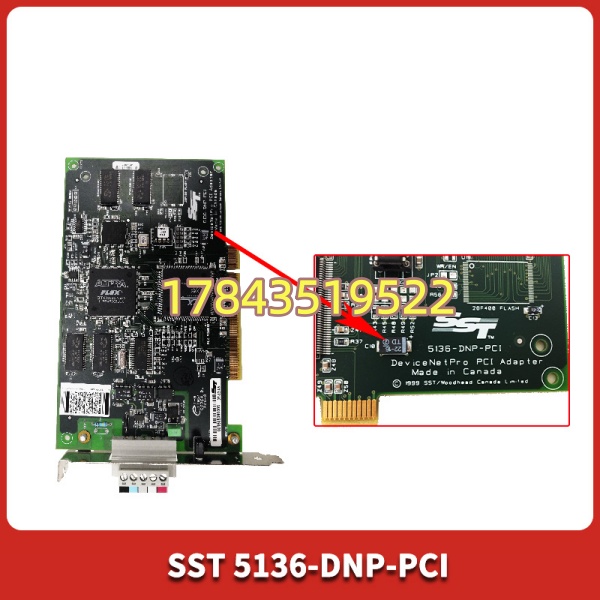

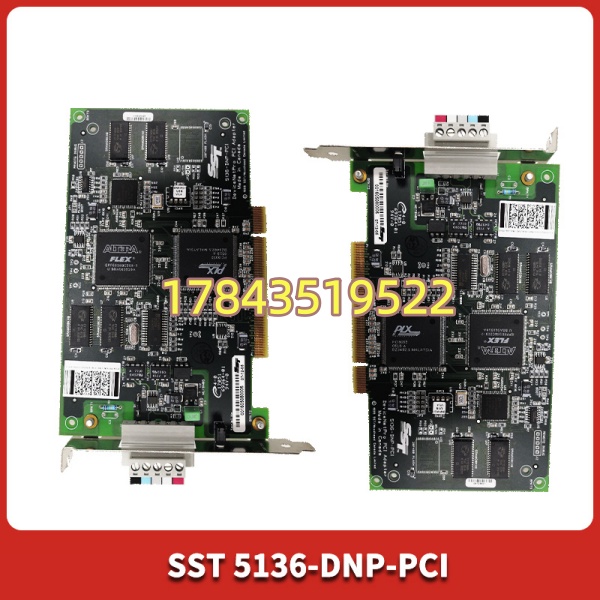

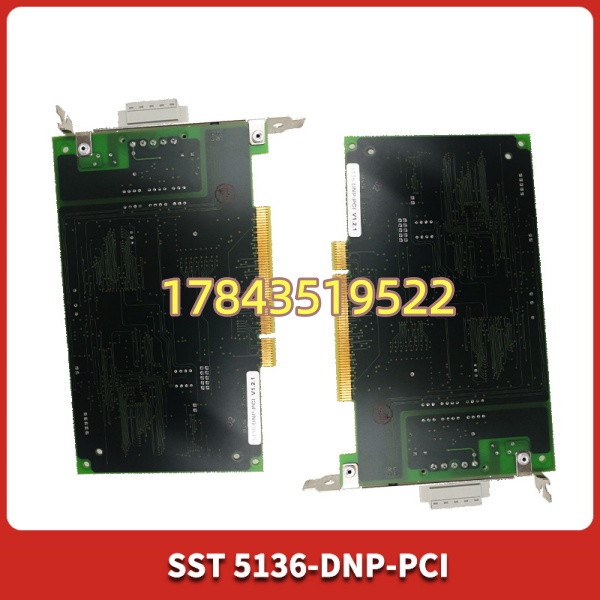

· 型号：SST-5136-DNP-PCI
· 品牌：SST（现属 Molex / Woodhead Industrial Products）
· 系列：SST 5136 Series — DeviceNet PCI Interface Card（DeviceNet Pro）
规格参数
- 完整型号：SST-5136-DNP-PCI（5136=DNP/DeviceNet系列，PCI=总线类型；部分标签印 5136-DNP-PCI REV xx）
- 产品类型：32-bit PCI 2.1/2.2 兼容半长或全长工业通信卡，用于连接 PC/工控机至 DeviceNet 网络
- 核心处理器：40 MHz AMD Am186EM 或等效嵌入式 μP，专用于 DeviceNet 协议硬件加速
- 板载存储器：512 KB Flash + 512 KB SRAM，256 KB 主机共享 RAM（16KB Host Window 映射）
- 总线接口：PCI 32-bit, 33 MHz, 5V 兼容（部分版本支持 3.3V Key，以实物金手指为准），即插即用（Plug & Play）
- DeviceNet 接口：1× 5-pin DeviceNet/CAN 连接器（符合 ODVA DeviceNet 规范），光耦隔离 ≥500V（部分资料 250V DC I/O 隔离）
- 支持波特率：125 Kbaud / 250 Kbaud / 500 Kbaud（标准 DeviceNet速率），CAN 物理层 ISO 11898 兼容
- 工作模式：可配置为主站（Master/Scanner，支持 I/O Message + Explicit Message、UCMM、Sync/Freeze）、从站（Slave/Outstation）或双模 Peer-to-Peer
- 最大节点数：理论支持 DeviceNet 网段最大 64 节点（受线缆与时延限制），单卡可轮询多节点
- 供电要求：由 PCI 插槽供 +5VDC（典型 400～800mA，峰值 ≤1.5A），部分应用需外部 +12～24VDC 给 DeviceNet 网段供电源（非卡本体供电）
- 状态指示：前面板双色 LED（Network Status：Off/Flashing/Green/Red 指示离线/初始化/在线/错误），PWR LED
- 驱动与软件：Windows NT/2000/XP/7/10（32位驱动，部分 64位需兼容模式或虚拟工控机），提供 DLL/API、Rockwell RSLogix AOP（Add-On Profile）、DeviceNet Configuration Software
- 工作环境：工作 0℃～+50/60℃，存储 -40℃～+85℃，5–95% RH 非凝露
- 安规认证：CE、UL 508 / cULus、FCC Class A，ODVA DeviceNet Conformance Tested
- 机械尺寸：标准 PCI 卡 ≈ 175×107 mm（半长常见），重 ≈0.2 kg
- 兼容性提示：严格来说此卡只适配传统 PCI 插槽（或有 PCI 兼容槽的 PCIe-PCI 桥卡），纯 PCI Express x16/x1 槽物理不兼容——现代无 PCI 槽工控机需确认桥接或考虑 USB/PCIe 版替代（SST-5136-DNP-USB 等，需验证驱动匹配）
产品介绍
在一个水务 SCADA 改造项目里碰过这块卡——老式工控机（Advantech IPC-610 带 PCI 背板）靠它做 DeviceNet Scanner 去轮询现场 Flex I/O 和 PowerFlex 700 变频器。它的卖点是协议全由板载 40MHz 协处理器跑，主机只发/收映射数据，不像用串口+软件做 DeviceNet 那样吃掉 CPU 且实时性差。现场实测发现，换不同批次驱动对 RSLogix 5000 AOP 识别有影响——老版 AOP v2.x 和新驱动要配对，装完务必进 RSWho 验证节点扫描正常再封柜。
从供应链看，Molex/Woodhead 已对该系列宣布 EOL（Discontinued by Manufacturer），市面只剩 NOS 和拆机测试件，PCI 插槽本身在新工控机上也逐渐消失。这意味着它的 ABC 分类不该按采购单价（百来美金）定——该按”有无替代连接现场 DeviceNet 网段”判断。若贵司 SCADA 上位机仍依赖它做 DeviceNet Master，它就是 A 类关键备件，建议按 Last-time-buy 思路至少囤 1 件，同时启动向 Ethernet/IP 或 PCIe 版过渡评估（注意：软件组态要重配，不只是换硬件）。
应用场景与库存策略
DeviceNet 主站卡失效的直接后果是 SCADA 丢失整段 DeviceNet 从站数据——变频器状态、远程 I/O 点位全灰，严重时需切手动或局部停机。而 SST-5136-DNP-PCI 停产 + PCI 槽渐淘汰，找匹配件常要等二手回流（2～6 周），关键公用工程系统耗不起。
- 老式 SCADA 上位机（带 PCI 槽工控机）做 DeviceNet Master/Scanner — 连接变频器、远程 I/O、智能 MCC → 无可替代（除非整体换通信架构）→ 建议 A 类备件，同型工控机组每套备 1 件冷备，分柜封存
- 试验台/实验室 DeviceNet 协议分析仪用途 — 非连续生产 → 可降 B 类，共享池备 ≥1 件
- 多台同型老 IPC 即将淘汰 — 若计划 2～3 年内整体换新 SCADA 服务器（无 PCI 槽）且有 Ethernet/IP 替代路径 → 可减量但保留 1 件至最后一台退役；若无明确升级预算则维持 A 类
- PCI 槽稀缺的新工控机 — 注意：纯 PCIe 不兼容，强行加 PCIe-to-PCI 桥卡要验桥芯片（如 PLX 6254）驱动稳定性，不建议盲用桥接做永久方案，仅应急过渡
真实案例：
南方某污水处理厂中央控制室，原有研华 IPC-610H（PCI 槽）内插 SST-5136-DNP-PCI 做 DeviceNet Master 连 3 段 DeviceNet（曝气鼓风机 VFD + 进水闸门 Flex I/O）。某次雷雨后卡 PWR 灯亮但 Net Status 红闪常亮——拆出检查 CAN 收发器端击穿（感应雷沿屏蔽层串入，外端未装浪涌保护器），库房无冷备件。渠道商反馈此型号 NOS 仅 1 件在欧仓要 18 天，最终临时借同型停产备件从另一停用试验台拆换恢复，期间相关区域改就地手动操作约 6h。事后该厂把 SST PCI 卡升 A 类，购入 2 件 NOS 封存，并立项评估换 Ethernet/IP 通信模块逐步去 PCI 依赖。
常见问题解答 (FAQ)
Q1：SST-5136-DNP-PCI 是原厂停产件吗？现在采购注意什么？
A：Molex/Woodhead 已标注 Discontinued by Manufacturer，原厂新造绝迹，市面为 NOS（未开封库存）和拆机测试件。采购要求：① 清晰标签确认 5136-DNP-PCI（非 -MODBUS/-PB 等其他协议版）② 卖家提供上电识别正常 + DeviceNet 口环回测试记录 ③ 12 个月保固。关键 SCADA 节点建议按剩余服役年限做 Last-time-buy，勿零库存。
Q2：和 SST-5136-DNP-PCI 后缀变体（REV A/B/C）能混用吗？驱动兼容吗？
A：REV 字母通常指 PCB 改版（元件布局/晶振微调），功能与驱动兼容可互换。关键点反而是驱动版本与 Windows OS 匹配——WinXP/Win7 32位建议用 SST Legacy Driver vX.xx（光盘原版），Win10 64位部分用户反馈需兼容模式或虚拟 XP 机运行配置软件。换卡后重开 SST Config Tool 校验 Node ID 与 I/O Map 一致即可。
Q3：新工控机只有 PCI Express 插槽能用吗？有替代型号？
A：物理不兼容——PCI 金手指与 PCIe x1/x16 不同。可试 PCIe-to-PCI 桥接卡（带 TI/PLX 桥芯片），但实时性和驱动稳定性需现场验证，不建议作为永久生产方案。SST 原厂曾有 USB 版（SST-5136-DNP-USB）和 PCIe 版但也大多 EOL；Rockwell 用户可考虑 1784-U2DN（USB DeviceNet Interface）或 1756-DNB（ControlLogix 背板扫描）彻底绕开工控机 PCI 卡依赖，代价是要重新组态。
Q4：卡报 Network Status Red/No Nodes Found 先查什么？
A：先排除外部——量 DeviceNet 网段终端电阻 120Ω 是否正常、确认网段有 +24VDC 电源且极性对、检查 5-pin 插头锁紧。再交叉验证：把卡换已知好 PCI 槽/好 IPC 重扫节点；若换卡后 RSWho 能扫到节点则原卡 CAN 口损坏（常见雷击或接线误接 24V 烧收发器）。切记 DeviceNet 口严禁接入高于 30VDC 电源或 RS-485 信号，会直接烧毁光耦与 CAN 芯片。
