产品详情

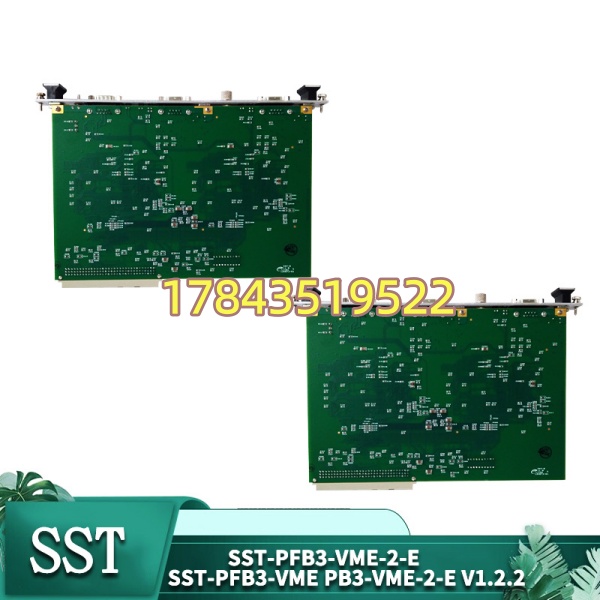

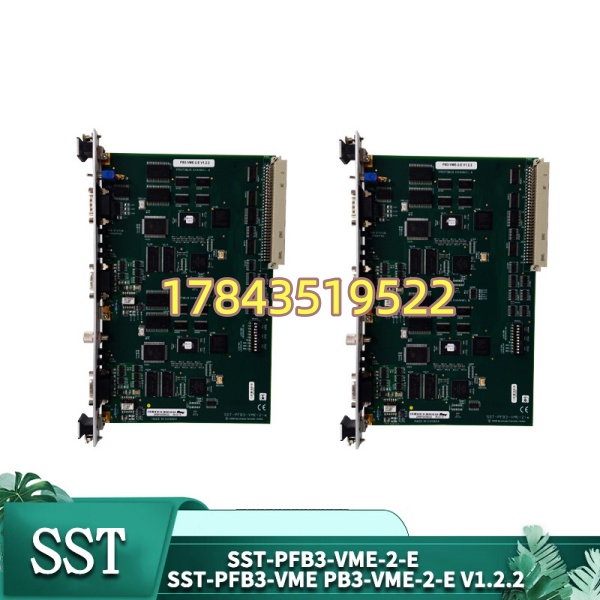

· 型号：SST-PFB3-VME-2-E（Woodhead SST PFB3 VME Series）
· 品牌：SST / Woodhead (Molex Incorporated)
· 系列：SST Profibus DP VMEbus Interface Module — PFB3 Family
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | SST-PFB3-VME-2-E | “2”=双 Profibus 端口；”-E”=Enhanced Firmware / Extended Temp 版本（依批次） |
| 制造商 | Woodhead/Molex SST (Legacy)，现部分由 Belden 维护 | EoL 多年 |
| 板型 | 6U VMEbus（单槽），符合 VITA-1/VME64 | — |
| 总线接口 | VME A16/A24/A32 Address，D16 Data；Slave-only 或 SysCon capable（依固件） | 双-Port RAM 映射 |
| Profibus 端口 | 2× Profibus DP（RS-485，通常 DB-9 female 或 5mm 端子块，依前/后版本） | 可配 Master 或 Slave per port |
| 波特率 | 9.6 kbps ～ 12 Mbps（自动侦测） | 符合 IEC 61158-2 |
| DP 版本 | Profibus DP-V0（循环 I/O）+ DP-V1（非循环读写/Alarm），Class 1/2 Master | 从站支持 DP-V0/V1 |
| Dual-Port RAM | 512 KB（典型），部分版本 1MB，用于 VME↔Profibus 数据交换 | 映射于 VME 地址空间 |
| 看狗/诊断 | 板上 HW Watchdog；LED 指示 PWR/Run/Err/Bus Status per port | — |
| 组态软件 | SST Profibus Configurator（Windows GUI），生成 .sst/.gse 组态文件下装至模块 | 与 Step7 GSD 配合 |

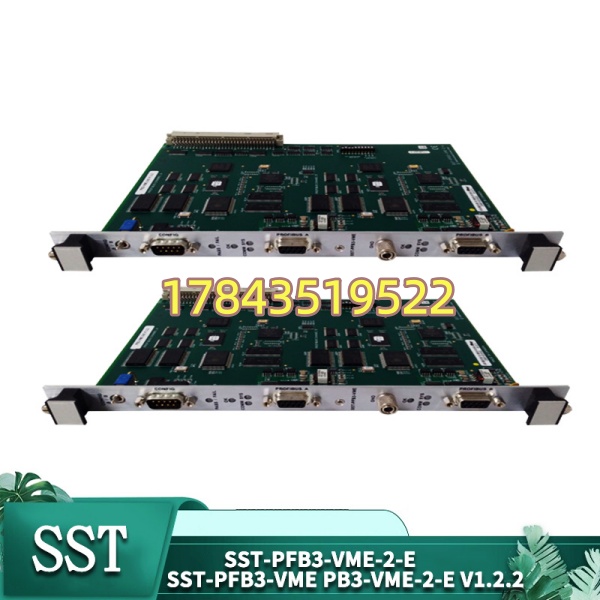

| 前面板指示 | PWR（绿）、RUN（绿）、FAULT（红/黄）、COMx（每口 Tx/Rx LED） | — |
| 供电 | +5VDC 主供（由 VME 背板），典型 3～5W | ±12V 部分版本用于 Termination |
| 工作温度 | 0～+60℃（商业），-25～+70℃（宽温 Enhanced 版，依具体 -E 后缀含义） | — |
| 安规/EMC | CE / FCC Class A / UL / CUL | — |
| 配套电缆/终端 | Profibus 总线终端电阻（220Ω/390Ω），A/B 屏蔽双绞线 | 推荐 SST 原厂编程电缆 |
| 生命周期状态 | 已停产（EoL），原厂新件不可订 | 市面为 OEM Surplus / ATS 测试翻新品 |
产品介绍
在带 VME 架构的 GE Mark VI 辅网扩展柜或西屋 Ovation VME I/O 扩展站里，SST-PFB3-VME-2-E 通常充当”翻译官”——把 VME 背板上扫描来的过程数据映射到 Profibus DP 主站循环报文，连现场智能阀门定位器、变频器、ET200 等 DP 从站。它不像普通串口卡那样要写驱动，SST 把 Profibus 数据镜像到 Dual-Port RAM，VME CPU 只需按手册给的偏移地址读/写字即可，现场集成相对省事。
严格来说它只在支持 VME A24/A32 寻址的机架工作，插进 cPCI 或 CompactPCI 背板不行；另外 DP-V1 非循环功能需固件版本匹配（Enhanced 版 -E 通常支持，老 -C 版可能只 V0）。Woodhead SST 这条线 Molex 收购后已 EoL，新原厂件绝迹——我经手碰过的项目都是靠 Last-Time-Buy 锁 1 块/控制站做冷备，比临时满世界找拆机件靠谱太多。TCO 不在板价，在它断掉的现场总线通信导致整段从站脱网。
应用场景与库存策略
VME 柜内 SST Profibus 模块若彻底不引导或 Profibus ASIC 失效，整段 DP 网络从站脱网——变送器、变频柜、智能阀门全离线。原厂新交期 = 已停产无货，等货等于停机等事故。
- GE Mark VI VME 扩展柜 / Westinghouse Ovation VME I/O 站 — 连接现场 Profibus DP 从站（变频器/智能定位器/远程 I/O）
非它不可原因：VME 架构专用 SST Dual-Port RAM 接口，第三方 PCI/PC 网卡无法直替。→ 建议每套在役 VME+Profibus 控制站备 1 块冷备（防静电袋密封入库），贴 EoL 标签。
- ABB Procontrol / 西门子 TDC 老系统 VME 扩展 — Profibus DP Master 桥接现场总线层
非它不可原因：原工程文件绑定 SST 模块 VME 基地址 + GSD/Configurator 生成组态，换其他品牌需重做组态甚至改上位逻辑。→ 单机建议 N+1 或区域多台共用 1 块周转，确认 4h 内可取件。
- 冶金连铸/造纸老线 — 多段 DP 网络通过双口 SST 分别管理
非它不可原因：双 Profibus 端口可分担负载，单口卡不够用。→ 若双口特性被使用，替代型号也须 ≥2 口或改为两块单口（改组态）。
- 升代替代评估 — SST-PB3-CLX（1769/1756 背板）或 SST-PFB3-CPX（CompactPCI）或现代 PN/DP 网关
非它不可原因：VME 架构整体升代才能彻底甩掉 SST VME 卡，仅换通信卡通常需同步升代控制器或加装 Profibus 网关（如 Anybus X-gateway VME←→Profibus）。→ 未做系统升代前只做 Last-Time-Buy 锁定原型号。
真实案例：北方某电厂除灰/输灰系统用西屋 Ovation VME 扩展柜配 SST–VME-2-E 连现场约 40 台智能定位器和 6 面 ET200M。运行第 13 年秋检重启后 COM LED 常红——Profibus ASIC 不初始化，重刷固件也无果（Flash 疑似坏块）。原厂 EoL，当地渠道商翻遍库存只找到一块未测拆机件，加急同城闪送后上机 OK 但心里发毛。事后该厂按建议：① 对所有 SST VME 卡做 Last-Time-Buy 锁定冷备 ② 每次大修做 Configurator 离线组态文件 + VME 基地址参数文本备份存档。教训一句话——现场总线接口卡是隐形单点故障，停产件不等你走审批。
常见问题解答 (FAQ)
Q1：SST-PFB3-VME-2-E 是原厂停产件吗？现在能买到全新原包吗？
A：是，Woodhead SST VME 系列早已 EoL，Molex 不再生产新件。市面流通为 OEM Surplus 或经上电+VME 地址扫描+Profibus 口环回测试的翻新品。采购坚持要：① 实物标签/序列号照片 ② SST Configurator 可识别、VME Base Address 读写正常、双口 Profibus 环回 OK 的测试记录 ③ 不低于 12 个月功能质保（首次上机失效包换）。
A：硬件 pin-to-pin 相同，但固件功能有差——Enhanced(-E) 通常支持 DP-V1 非循环及更大 DPRAM，老 -C 可能只 DP-V0。严格来说它只在你原工程组态未使用 DP-V1 特性且 VME 基地址/中断号一致时，-C 可临时替 -E 用；反之用 -E 替 -C 一般向下兼容但建议重下装组态确认。首次替换在计划停机窗做。
Q3：Last-Time-Buy 囤几块？值得吗？
A：公式——每套独立 VME 控制站（或每组物理分隔的 VME+Profibus 扩展柜）备 1 块冷备。对比现场总线全段脱网导致工艺单元停机损失（数千~数万元/小时 × 调货等待），二手测试 OK 的 SST 板（千元级）ROI 明确为正。多台同配置可区域共享 1 块周转但需确保物流取件时间 < 允许停机窗口。
Q4：长期存放注意什么防呆滞？
A：放防静电屏蔽袋+干燥剂（RH<60%），标记入库日期和 EoL 状态。建议每 24～36 个月抽检：插入 VME 测试台或兼容机架，供 +5V 看 PWR/RUN LED，用 SST Configurator 扫到模块并验证 DPRAM 可读写。Flash 和 SRAM 久置一般 OK，注意防潮。
Q5：上机后 Profibus 从站全部离线/COM LED 红闪怎么查？
A：分步排查——① 确认 SST 模块 VME 基地址跳线/DIP 与原配置一致（常见冲突点）；② 用 SST Configurator “Online Diagnostics” 看 Bus Parameter/Slave Diagnostic；③ 确认 Profibus 电缆 A/B 未反接、终端电阻只在两端 ON；④ 若原来 OK 突然掉线且 SST 自身 LED 异常，优先考虑模块本身失效（这正是拆机件主要风险）。首次装机建议在计划停机窗口做并保留原组态 .sst 文件备份。
