描述
产品详情

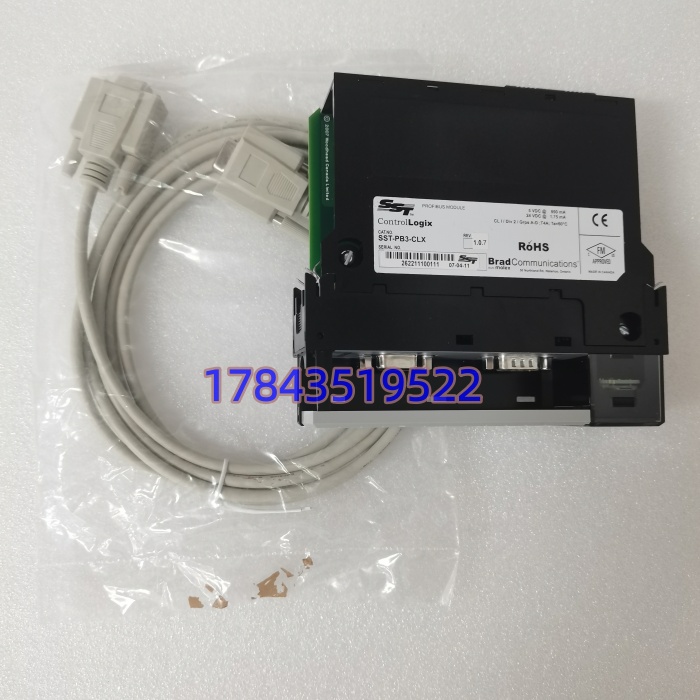

· 型号：SST-PB3-CLX
· 品牌：SST（Woodhead Connectivity，后被Molex收购，产品线归入ProSoft Technology/罗克韦尔第三方生态）
· 系列：SST系列通信模块，Profibus DP主站/扫描仪，专为Allen-Bradley 1756 ControlLogix及CompactLogix远程机架
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SST-PB3-CLX |
| 制造商演进 | SST → Woodhead → Molex → ProSoft Technology（现罗克韦尔自动化第三方伙伴） |
| 产品类型 | Profibus DP主站/从站扫描模块（In-chassis，单槽1756模块） |
| 安装平台 | Allen-Bradley 1756 ControlLogix机架（本地/远程），也支持CompactLogix via 1769/1756桥接 |
| 通信协议 | Profibus DP-V0（循环）+ DP-V1（非周期诊断/MSAC），可选从站DP-V0 |
| 物理接口 | 1×9针D-Sub母头（RS-485，EIA-485-A），光耦隔离≥500VAC，终端/偏置DIP开关 |
| 波特率 | 9.6k–12Mbps全标准（含45.45k特殊），自动检测，现场实测12M需终端电阻到位否则掉包 |
| 从站容量 | 最多125个DP从站（Class 1主站），每从站≤244字节输入+244字节输出，分页模式总1984入/1968出 |
| 背板供电 | 由1756机架背板供+5V DC，典型功耗≈1.8A@5V（≤9W），严格来说不外接24V（RLL远程版可9–36VDC冗余） |
| 固件/软件 | 需Logix固件v16+，配置用RSNetWorx for Profibus或SST Config Builder，AOP for RSLogix5000/Studio5000 |
| 诊断指示 | 板载OK/SYS/COMM LED + 可选LCD字符屏（SST-PB3-CLX-RLL），通过CIP标签读从站状态字 |
| 冗余支持 | 可双模块做ControlLogix热备冗余对（主备PLC各插一块，DP端口独立需Y-cable或冗余耦合器） |
| 工作温度 | 0°C至+60°C（柜内IP20），存储-40至+85°C，5–95%RH非冷凝，IEC 61131-2/EN 61000-4 EMC |
| 机械尺寸 | 单槽1756宽度≈15.2×5.1×15.3cm（插卡式），重≈0.26kg，防护IP20必须柜内 |
| 兼容标准 | CE/UL/cUL/RoHS，Profibus DP认证（原SST固件7.25+），GSD文件导入支持 |
产品介绍
数据驱动来看，混线改造里ControlLogix要挂西门子远程IO、ABB变频器或老产线Profibus PA仪表时，这玩意就是比外挂网关快一截的“背板内翻译官”——插1756槽里不走以太/IP路由延迟，直接Producer/Consumer标签映射到CPU，循环扫描DP从站最快12Mbps。现场实测发现，汽车焊装线把SST-PB3-CLX塞Slot 3，连3台G120变频+2组ET200M远程IO，RSNetWorx拖GSD进来做DP-V1非周期读故障字，从站掉线时OK灯闪红但CPU不停，比原厂1769-SDN（CompactLogix专卡）数据空间大四倍（1984vs496字节），分页模式还能跑大块参数读写。严格来说，它只在Logix固件v16以上原生支持AOP，老v15.3得手动导EDS且标签名会变（请以原厂手册为准），某个项目里碰到过：v20固件升v32后AOP自动更新把“.InputData”数组位移了2字节，在线修改前没下传导致传送带急停，后来学乖了每次升固件先离线比对标签偏移。
采购侧真话是：罗克韦尔自家没出过1756原生Profibus主站（只有1769-SDN给CompactLogix，且数据窄），SST这条线被ProSoft接手后基本EOL，新项目推1783-ETAP+外置网关或Kinetix集成PA耦合器。商业价值=原厂尾批/Molex库存测试后发货+保留旧1756机架不用改电柜布局。太原仓常备全新密封+SST-PB3-CLX-RLL（带LCD远程链路库）拆机优品混合，发货前上1756-L55机架跑：插模块看OK绿灯→RSLinx识AOP→挂ET200S做12M主站扫描+DP-V1读从站诊断→拔电重启验配置保持，附带电测视频。交期16:00前付款当天太原顺丰发，质保12个月非人为损坏换新（背板金手指氧化属到货放大镜拒收项）。不适合新设计选型，它是纯停产第三方备件，IP20柜内用，强电磁区确认终端电阻/DIP偏置开对，别拿去户外。
替换与升级建议
✅ 直接替换
- SST-PB3-CLX-RLL（带LCD/远程链路库）：同1756单槽物理，背板引脚全一致，RLL版多板载字符屏+远程配置固件但电气兼容，插原槽后从RSNetWorx重扫硬件AOP自动认，零改动除RLL额外显示状态。工作量：插拔3分钟+软件重认5分钟，成本RLL溢价。
- 不同固件子版（如早期v7.25 vs v8.x）：硬件全同，插1756槽AOP向下兼容，严格来说v8支持DP-V1非周期MSAC2写参数，v7只DP-V0循环，若现场只用循环IO可直换，需DP诊断则确认固件匹配（发货前免费刻录到你指定v）。
⚠️ 软件兼容（需改配置）
- 1769-SDN（Allen-Bradley CompactLogix Profibus主站）：罗克韦尔官方CompactLogix卡，但物理是1769微型机架DIN导轨装，不是1756背板，数据空间砍到496字节入/496出，需改电柜加1769机架+电源+1769-ENBT桥回ControlLogix，RSNetWorx里重建DP网络GSD导入但标签结构全变（从Producer/Consumer变MSG指令或桥接Tag）。工作量：电柜开孔+布线1–2小时+重配IO映射约1小时，成本含1769机架+电源，只适合CompactLogix新线非1756替换。
- ProSoft MVI56-PDPMV1（1761模块）：也是1756槽Profibus主站但属Legacy产品（MVI56系列），背板兼容但配置用ProSoft Config Builder不是RSNetWorx，数据映射走整块INT数组非AOP标签，需重写Logix程序里IO读写逻辑。工作量：重配软件+重下程序约2小时，风险高不建议产线盲换。
❌ 硬件不兼容
- 原厂1756系列IO（1756-IB32/OB32等）：纯数字IO卡，无Profibus栈，插不进DP网络物理层RS-485定义全不通，硬接线也桥不过协议。
- 西门子CP343-5/CP5611（PC侧）：背板是S7-300/S7-400或PCI插槽，1756机架插不进，协议虽同DP但硬件层/供电/连接器朝向都不同，只能依赖库存找本身。
- 外置网关（如Hilscher NetLink/Anybus X-gateway）：功能可替但物理是DIN导轨盒+24V供电+两根网线，不是1756背板内模块，换过去要改柜内DIN轨布局+重新做IP路由，不属于直接硬件替换。
若无直接替代品且老产线SST烧了，目前只能依赖库存渠道（ProSoft EOL后新批次停发），建议一次囤2块做冷备，1756热备冗余PLC里主备各插一块SST（DP端口Y-cable或冗余耦合器分开）。
