描述
产品详情

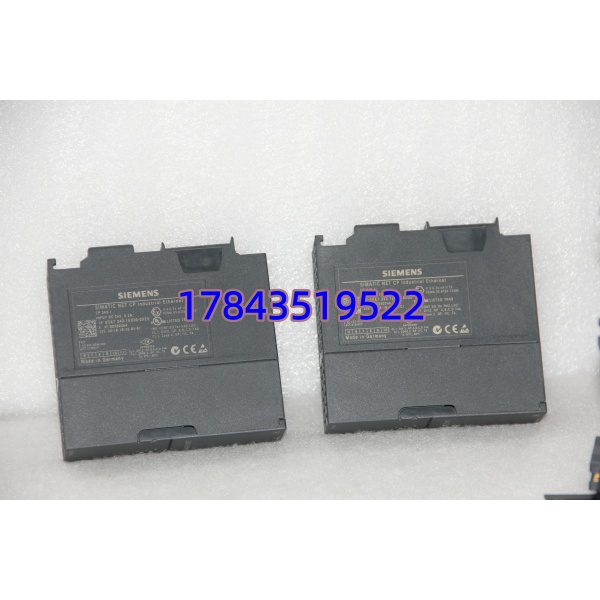

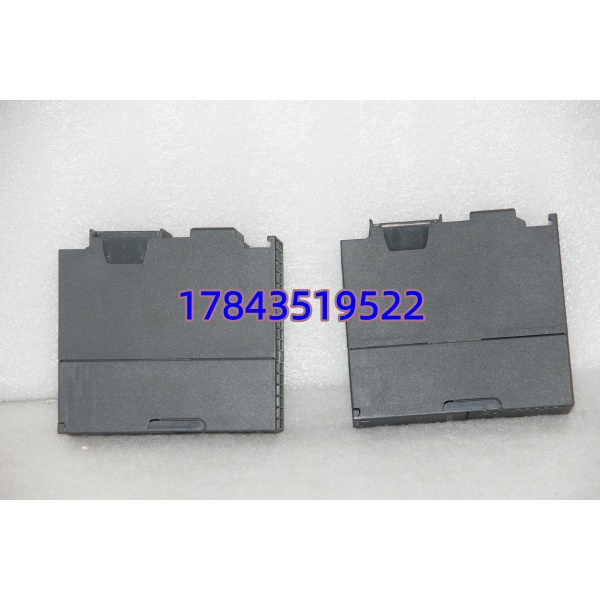

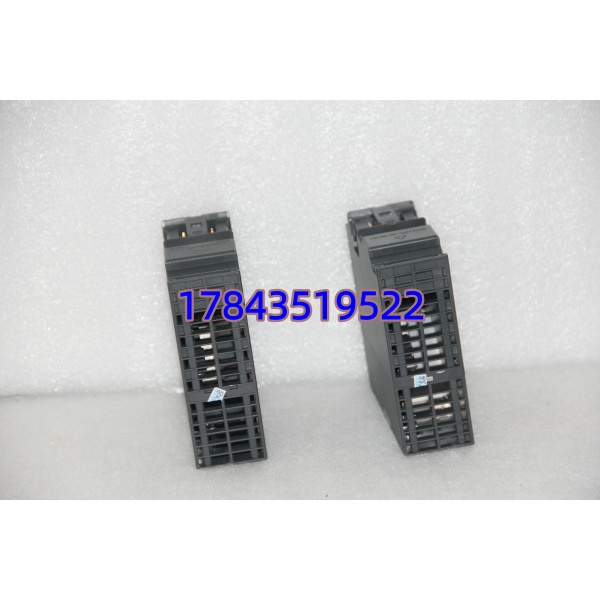

· 型号：6GK7343-1EX30-0XE0
· 品牌：Siemens（西门子）
· 系列：SIMATIC NET — CP 343-1 Communications Processor for S7-300
规格参数
- 产品类型：S7-300 通信处理器 CP 343-1（全功能版，非 Lean 版）
- 适用系统：SIMATIC S7-300（所有 CPU 31x 含 2DP/2PN 等）、C7-300、SINUMERIK 840D powerline
- 以太网接口：2×RJ45（8-pin），集成 2 端口交换机（Auto-Sensing / Auto-Negotiation / Auto-MDIX / Auto-Crossover）
- 传输速率：10 / 100 Mbit/s 全双工或半双工
- 通信协议：S7 通信（单边/双边 Fetch/Write）、ISO Transport（ISO-on-TCP RFC1006）、TCP/IP、UDP（含 Multicast）、PROFINET IO Controller 或 IO Device、SNMP V1/V2c、DHCP Client、LLDP、DCP
- 最大连接数：S7 通信最大 16 条；开放式通信（ISO/TCP/UDP 合计）最大 16 条；多协议并行活跃连接最大 32 条
- 开放式通信数据长度：ISO-on-TCP/TCP 最大 8KB/帧，UDP 最大 2KB/帧
- PROFINET IO 能力：可作 IO Controller 连 ET200M/SP（最大 32 个 IO Device，输入/输出区各最大 1024B 或依 CPU 限制）；可作 IO Device（I-Device）对接上级 PN Controller
- 介质冗余：支持 MRP（Media Redundancy Protocol，需 FW≥V2.2），可组态环网
- 背板总线取电：5 V DC，典型 200 mA（由 S7-300 机架电源/CPU 背板提供）
- 外部供电：24 V DC（20.4–28.8V），2 针可插拔端子，典型 160mA，最大 200mA
- 功耗：约 5.8 W
- 诊断：前面板 LED（SF/Run/Link/Act ×2）、集成 Web Server 诊断页面、STEP 7 模块诊断缓冲区
- 组态软件：STEP 7 V5.3 SPx 及以上（HW Config 选 6GK7343-1EX30-0XE0）；TIA Portal 部分版本支持需核对 HSP
- 安装：S7-300 DIN 导轨，通过总线连接器与相邻模块相连，无槽位限制但占用一个槽位地址
- 尺寸（W×H×D）：40 mm × 125 mm × 120 mm（单槽宽）
- 重量：约 220 g
- 工作温度：0 … +60℃（水平安装），0 … +40℃（垂直安装建议核查手册）
- 储存/运输温度：-40 … +70℃
- 防护等级：IP20（柜内安装）
- 认证：CE、UL、cULus、FM、KC（依批次）
- 停产备注：S7-300 平台进入生命周期末期，新机不建议选型，MRO 以 NOS/测试件流通
产品介绍
这是 S7-300 用的 CP 343-1 以太网通信处理器，插在 S7-300 机架任意槽位（除 CPU 专用槽），通过背板总线与 CPU 交换数据。内置 2 口交换机让你不用额外交换机就能把几台 S7-300 或上位机串成线型/环型拓扑。相比老款 1EX11（Lean 版仅 1 RJ45、连接数少）和 1GX11（IT 版），1EX30 是全功能标准版——支持 PROFINET IO 控制器模式带 ET200 分布式 IO、支持 S7 单边通信做跨网数据交换、支持开放式 TCP 跟第三方设备直连，是现场最常见的 S7-300 上网卡。
坦白讲，换件最容易踩的坑是以为跟旧版 1EX11 可原位兼容——硬件能插但 HW Config 里 MLFB 不同，必须重下硬件组态并重新分配 IP/MAC，否则 CPU 进 SF。另外 CP343 有独立 24V 端子，老工程图纸若只接背板不供 24V 会导致 CP 不启动（部分早期版本可仅靠背板但 1EX30 建议外接 L+ 稳妥）。
应用场景与行业案例
痛点切入
老 S7-300 柜原来只用 MPI/DP 连触摸屏，现在要接 WinCC 上位机或 MES 系统做数据采集——CPU 本体无网口，加 CP343-1 是最直接的方案。或者原柜 CP 343-1 雷击/端口打坏（现场见过感应雷从网线窜入烧毁 RJ45 PHY 芯片），需原位替换恢复以太网通信。
典型场景
- 生产线数据采集：CPU315-2DP + CP343-1 → WinCC/Intouch 通过 S7 单边通信读 DB 块数据，不做任何 PLC 程序改动
- 多 S7-300 联网：几台 300 柜通过 CP343-1 的 2 口交换机串接成线型，省外置交换机，支持 MRP 组小环
- S7 跨网通信：车间 S7-300 通过 TCP/IP (AG_SEND/AG_RECV) 与包装线第三方品牌 PLC 交换配方数据
- PROFINET IO 扩展：老 S7-300 借 CP343-1 作 PN IO Controller 带 ET200SP 分布式 IO（需注意 CPU 性能余量）
- MRO 替换：原装 CP343-1EX30 雷击损坏，同型号替换恢复（注意 MAC 地址变更需同步更新组态或勾选”使用模块上 MAC”）
真实案例
华东某食品厂配料间，S7-315-2DP 带 CP343-1EX30 做原料罐区数据上传 MES。雷雨后网口 LINK 灯全灭，MES 断连。拆下看 RJ45 口内有烧灼痕迹——感应雷沿屏蔽网线打进来。库房有测过的二手 1EX30，断电换模块、插回 24V 端子、下载原 HW Config（IP 设回原址或改 DHCP 后重绑），5 分钟恢复通信。事后让他们在网线入口加信号避雷器。这种卡雷击挂掉在现场真不少见，备件该囤。
常见问题解答 (FAQ)
Q1：CP343-1EX30 和旧款 1EX11（Lean）、1GX11（Advanced/IT）能直接互换吗？
物理上都能插 S7-300 机架，但 HW Config 里是不同 MLFB，必须修改硬件组态重新下载。1EX11 是 Lean 版（单 RJ45、少连接数、无 PN IO Controller），1GX11 是高级版（含 Web 自定义/OPC Server 等），三者固件和功能不同。替换后 IP/MAC 按新模块设定，CPU 可能短暂 SF（等待新组态），下装后正常。
Q2：必须外接 24V DC 吗？只靠背板总线行不行？
6GK7343-1EX30-0XE0 要求外接 24V DC（L+ / M 端子）才能启动以太网 PHY 和交换机。仅靠背板 5V 供电背板通信但不启动网口——现场常见忘了接 24V 导致 RUN 灯亮但 LINK 不亮。接 L+ 注意极性，反接模块不工作但不损坏。
Q3：S7-1200/1500 机架能用吗？支持 TIA Portal 组态吗？
不能用在 S7-1200/1500 机架（物理总线不兼容）。TIA Portal 中部分版本可通过 HSP（Hardware Support Package）组态 CP343-1EX30，但官方推荐 STEP 7 V5.x (HW Config) 组态最稳妥。新项目建议直接选 CPU 自带 PN 口或 S7-1200/1500 原生 CP/CM。
