描述
产品详情

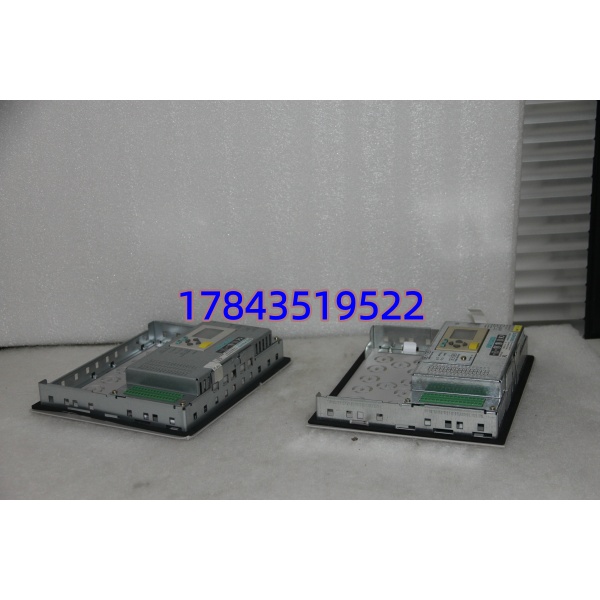

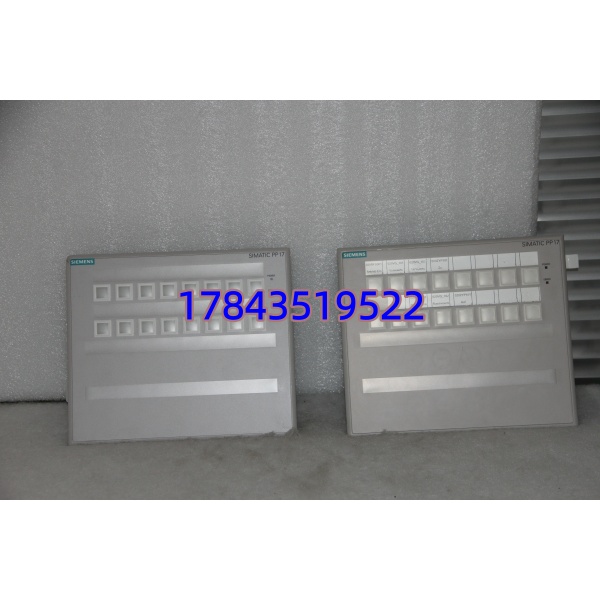

· 型号：6AV3688-3CD13-0AX0
· 品牌：Siemens（西门子）
· 系列：SIMATIC HMI PP17-I Push Button Panel
规格参数
- 订货号：6AV3688-3CD13-0AX0（SIPLUS扩展版 6AG1688-3CD13-4AX0）
- 产品类型：按钮操作面板 PP17-I，带本地数字量I/O
- 显示屏：背部安装 LC 文本显示屏，2行×20字符（部分资料记为4×20，以原厂手册为准）
- 功能键：16个可编程短行程按键，可作为按钮或切换开关
- LED指示：16个表面安装多色LED（红/绿/橙及闪烁模式）
- 数字量输入(DI)：16点，24V DC，可作为按键附加输入，最大脉冲展宽1000ms
- 数字量输出(DO)：16点，24V DC晶体管输出，带端子排
- 通讯接口：1× RS485（PROFIBUS DP），从站地址通过DIP开关或软件设定，最高12Mbps；支持MPI
- 供电电压：DC 18～30V（额定24V DC），典型电流≈0.4A，功耗≤10W
- 防护等级：前面板 IP65（NEMA 4），后壳 IP20
- 安装方式：柜门/控制面板开孔安装，开孔尺寸需核对手册（约228×192mm参考）
- 外形尺寸：约 240(W)×204(H)×53(D) mm，重量≈1.1kg
- 组态软件：STEP 7 + PP17 GSD文件，可用ProTool或WinCC flexible组态显示文本
- 运行温度：0～+50℃（SIPLUS版 -25～+60℃），存储 -20～+60℃
- 生命周期：PM410 已停产（EOL约2017年），目前仅作备件供应
产品介绍
这是西门子SIMATIC PP17-I按钮面板，定位是替代传统按钮盒+指示灯+文本显示器组合的老派实用货。它自带16个可编程按键和16路LED，还集成了16DI/16DO硬接线端子，通过一根PROFIBUS DP电缆就连到PLC当从站用，省掉柜内额外配ET200模块和一堆按钮布线。
跟普通HMI触摸屏不同，PP17是机械按键+字符LCD，适合油污、粉尘、戴手套操作的现场——老师傅不爱戳屏的地方用它。停产多年，现在基本是MRO找二手/翻新件替旧机，新项目建议改用KTP系列精简面板+ET200或PP7替代品评估。
应用场景与行业案例
痛点切入
我在现场碰到过老产线PP17背光灯灭、按键无响应，整台包装机因无法启停直接趴窝。这东西一坏，操作台所有启停、模式选择全失效——不是换个普通按钮盒能解决的，因为按键逻辑绑定在PLC通过DP读取，硬接线替代要改程序。
典型场景
- 包装/灌装机械 — 操作员需戴手套按压实体键启停、选择配方，触摸屏误触率高，实体键+字符提示刚好够用
- 食品饮料产线清洗区 — 需IP65前面板耐冲洗，字符LCD比彩屏在强光水雾下可读性更好
- 老旧S5/S7-300改造 — 原系统用做本地操作面板，PROFIBUS DP直接挂S7-300，不动原有程序只换硬件
- 橡塑挤出机控制柜门 — 16DI采集本地限位/急停硬信号，16DO驱动本地指示灯/蜂鸣器，减少柜内远程I/O模块
真实案例
南方某饮料灌装线，凌晨2点拨”手动慢进”没反应，查下来按键板内部薄膜断路。原厂早停产，库房翻出一块拆机翻新件，地址拨码设成与原先一致（DP地址3），插PROFIBUS缆、供24V——开机一切正常，没动STEP 7里任何东西。老师傅说：”幸亏留了这个备件，不然明天停产损失六位数。”坦白讲，这就是存在的意义：现场只认这个旧模块。
常见问题解答 (FAQ)
Q1：PP17-I支持热插拔吗？能不能带电拔插PROFIBUS接头？
不支持热插拔。面板本身允许PROFIBUS插头带终端电阻插拔（总线规范），但整块面板通电状态下不建议直接插拔后背接线——24V电源和数字量I/O端子带电插拔可能引入感应电压打坏输出点，最好断电操作或至少断24V。
Q2：停产了有没有直接引脚兼容的替代型号？
没有完全Pin-to-Pin兼容的直接替代。-II（6AV3688-3ED13-0AX0）是32键版也不是替代。新项目建议评估 KTP400 Basic + ET200SP 或 SIPLUS （若仅需宽温）。旧机维修/换新只能找测试好的二手件，注意GSD文件和DP地址与原配置一致即可。
